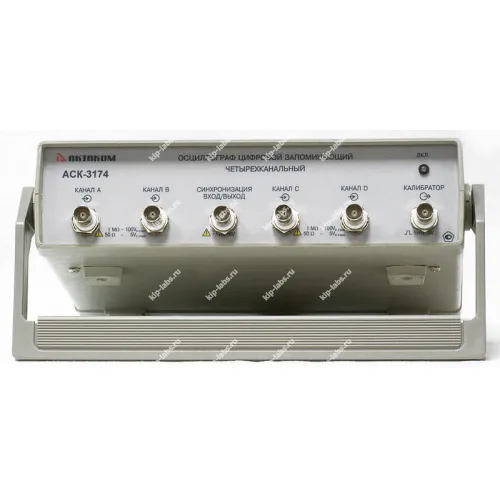

АСК-3174 Осциллограф цифровой запоминающий

Назначение и принцип: АСК-3174 Осциллограф цифровой запоминающий

АСК-3174 - цифровой запоминающий осциллограф, предназначенный для регистрации и последующего анализа электрических сигналов, при этом устройство эксплуатируют как в лабораторных помещениях, так и на выездных объектах для стендовых испытаний и ремонтной диагностики; сведения о производителе доступны на сайте Актаком, а принадлежность прибора к данному классу подтверждена в разделе осциллографы.

Работу с прибором ведут по этапам. Сначала устанавливают корректное подключение входных каналов и подбирают масштаб развертки, затем задают параметры триггера и переводят прибор в режим запоминания сигналов.

Функциональные опции

Прибор способен сохранять записанные сигналы в память с последующим просмотром и экспортом, что позволяет анализировать разовые и периодические процессы без искажения формы сигнала; на практике это упрощает отладочные работы и проверку воспроизводимости измерений. Для калибровки и передачи результатов применяют интерфейсы обмена и средства экспорта данных для внешней обработки. При необходимости уместность дискретности выборки и опций экспорта оценивают в зависимости от поставленных задач.

Сферы использования

В практической эксплуатации осциллограф используют для диагностики электронных узлов, в учебных лабораториях - для демонстрации временных форм сигналов, а также в НИОКР при изучении переходных процессов. При эксплуатации прибор также востребован для контроля параметров источников питания и при проверках цифровых интерфейсов.

Дополнительные элементы комплектации цифрового запоминающего осциллографа АСК-3174.

• HP-9150 - щуп осциллографический на 150 МГц - переключаемый коэф. деления 1:1/1:10/Ref
• HP-9258 - щуп осциллографический на 250 МГц - коэф. деления 1:100
• BNC кабель PTL-923 и PTL-924

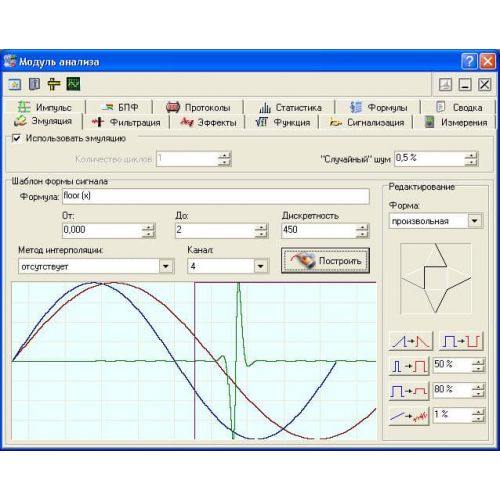

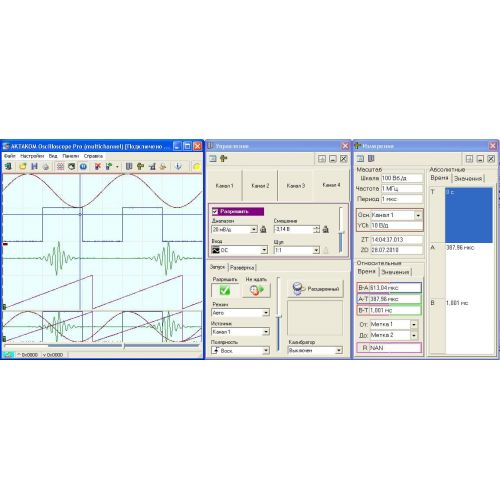

• Программное обеспечение

Техническое описание цифрового запоминающего осциллографа АСК-3174:

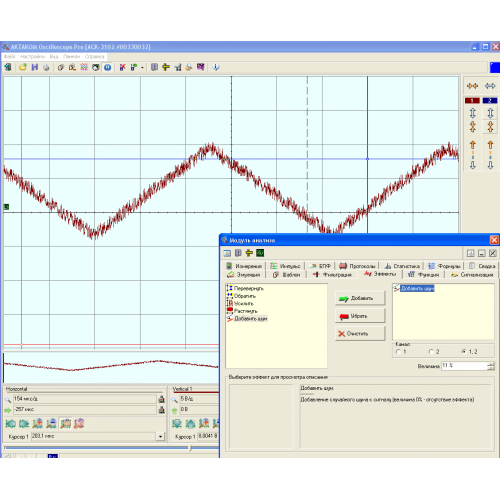

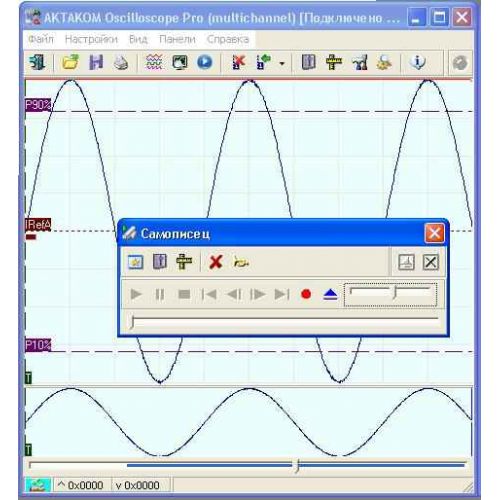

4-х канальный осциллограф - внешняя приставка к ПК, 100 МГц, дискретизация 8 бит/ 100 MS/s-10 GS/s, коэфф. отклонен. 2 мВ/дел - 10 В/дел., коэф. развертки 0,01 мкс/дел - 100 ч/дел., макс. вх. напряжение ±100 В, входы 1 МОм/50 Ом, режим самописца, анализатор спектра, цифровая фильтрация, вх. внешн. синхронизации, калибратор, USB 1.1., гальваническая развязка цепи питания по LAN, коммутатор 10/100BASE-T (LAN); ПО для Windows XP, Windows 7, Windows8, Windows8.1, Windows10, блок питания 6,5 В, габариты 260х210х70 мм, масса 1,15 кг

Номер в Госреестре СИ: 40253-08
Гарантийный срок: 25 месяцев

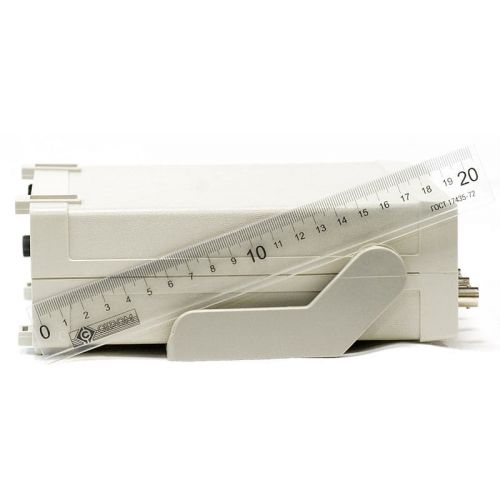

Модель ориентирована на профессиональное применение и представляет собой 4-канальный цифровой запоминающий осциллограф во внешнем исполнении-приставке к ПК. Подключение выполняется через USB-порт или через 10/100BASE-T (LAN) коммутатор, что обеспечивает гибкие варианты интеграции в тестовую среду; технические параметры и программные возможности рассчитаны на решение сложных измерительных задач при удобстве эксплуатации.

Особенности цифрового запоминающего осциллографа АСК-3174:

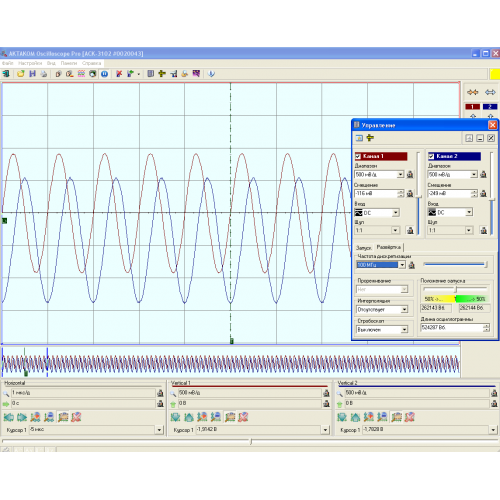

• 4 независимых канала с полосой пропускания до 100 МГц;
• Буфер записи 128 кБ на канал;
• Произвольно выбираемая длина предзаписи/послезаписи;
• Высокая чувствительность (от 2 мВ/дел);
• Автоматическая настройка на входные сигналы;
• Автоматическая идентификация пробника (щупа);

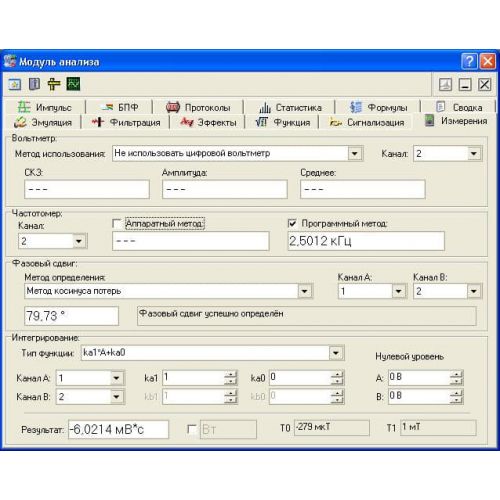

• Большой выбор курсорных и автоматических измерений;

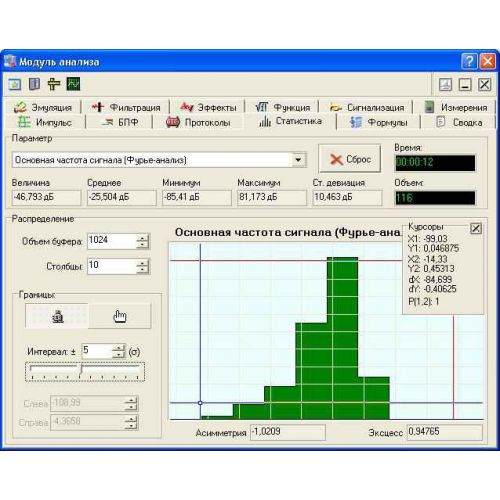

• Статистические измерения и построение гистограмм (опция);

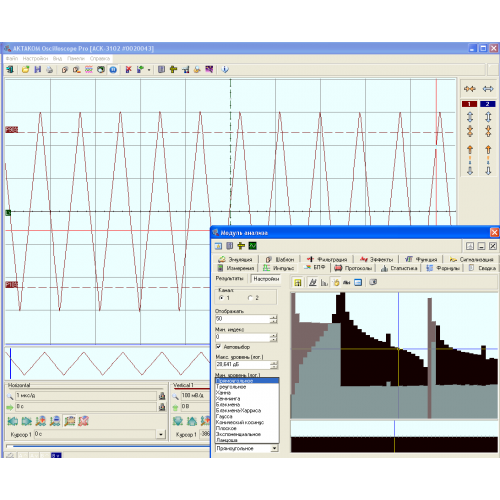

• Спектроанализатор (БПФ) (опция);
• Цифровой люминофор (опция);
• Аварийная сигнализация (опция);
• Подключение к ПК через USB 1.1 или 10/100BASE-T (LAN) коммутатор.

Технические характеристики осциллографа цифрового запоминающего АСК-3174:

Комплект поставки АСК-3174:
