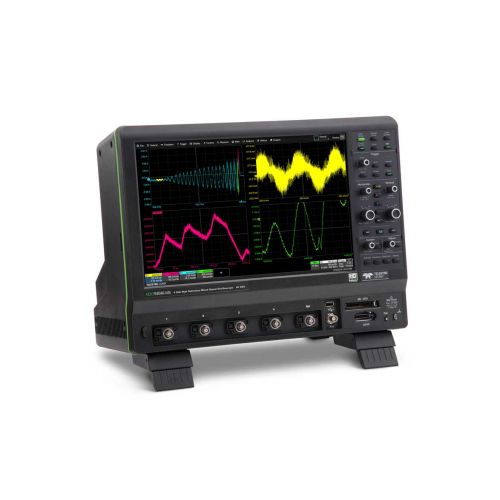

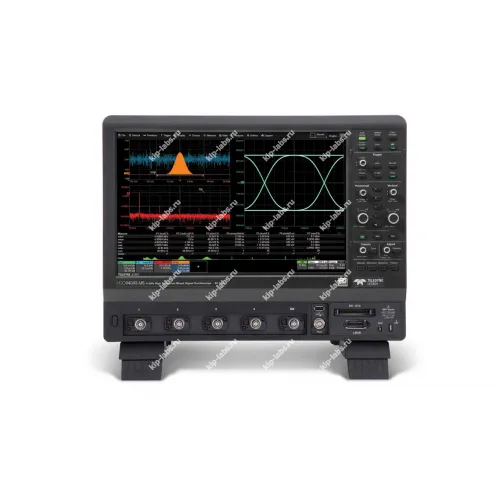

Осциллограф цифровой HDO9104R

Описание модели: Осциллограф цифровой HDO9104R

Осциллограф цифровой HDO9104R применяют для визуальной регистрации и исследования электрических сигналов, при этом он произведён Teledyne LeCroy и сохраняет совместимость с инструментарием и сервисами производителя.

Как прибор из класса осциллографов, он используется для фиксации временных форм сигналов, что позволяет выполнять первичный их анализ.

Модель интегрируют в состав измерительных установок и лабораторных стендов. Это упрощает объединение устройства с другими радиоизмерительными приборами для проведения комплексных испытаний.

При необходимости прибор вводят в автоматизированные цепочки контроля, тем самым расширяя возможности его использования в исследовательских и сервисных комплексах. Дискретность записей и режимы синхронизации остаются уместными для типичных задач измерений.

Преимущества

• Визуализация и анализ форм сигналов в реальном времени.
• Фиксация единичных и повторяющихся событий для последующей обработки.
• Возможность многоканальной съёмки сигналов для сопоставления форм на различных входах.
• Простота встраивания в лабораторные и промышленные конфигурации.

Область применения

• Проверка и отладка электронных плат и модулей.
• Ежедневный мониторинг и диагностика радиоэлектронных устройств.
• Научно-исследовательские и учебные лаборатории, выполняющие анализ сигналов.
• Интеграция в автоматизированные измерительные стенды и сервисные комплексы.

Краткое описание цифрового осциллографа HDO9104R

• 4 аналоговых канала с полосой пропускания: 1 ГГц, 2 ГГц, 3 ГГц, 4 ГГц
• Построение 8-и канальной системы сбора данных при использовании 2-х осциллографов и шлейфа синхронизации HDO9K-8CH-SYNCH (опция)
• Логический анализатор 16 цифровых каналов (HDO9000-MS)
• Разрядность АЦП: 10 бит
• Частота дискретизации до 40 ГГц (аналоговые кан.); до 1,25 ГГц (цифровые кан.)
• Объем памяти: 64 МБ/канал, 128 МБ при объединении каналов (аналоговые кан.); 128 МБ на 16 каналов (цифровые кан.)
• Пользовательский интерфейс (MAUI) оптимизирован для сенсорного управления
• Режим WaveScan: поиск аномалий в длинной записи по 20 условиям
• Режим “Анализатор спектра” в стандартной комплектации
• Авто- и курсорные измерения, расширенные функции матанализа
• Интеллектуальная система синхронизации, синхронизация ТВ и HDTV (опция синхронизации и декодирования по последовательным протоколам)
• Одновременная синхронизация аналоговыми и цифровыми сигналами (HDO9000-MS)
• Поддержка высокоскоростного анализатора параллельных шин HDA125 (до 18 цифровых каналов, битовая скорость до 6 Гб/с)
• Возможность интеграции с пакетами MathCad, MatLab, Excel
• Программные опции: анализ мощности, цифровая фильтрация, параметры ЭМС, анализ телеком. масок и глазковых диаграмм, интерфейс пользователя
• Приложение LabNotebook для создания отчетов и документирования результатов
• «Открытая» платформа на базе ОС WIN 7 (64 bit)
• Большой цветной сенсорный ЖКИ (39,1 см)
