Логический анализатор LAP-C 16128

Кратко о модели: Логический анализатор LAP-C 16128

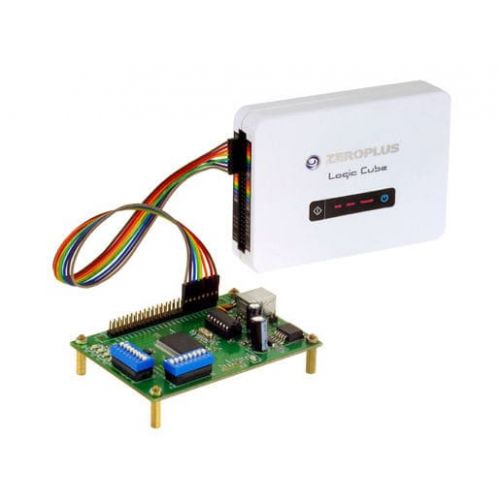

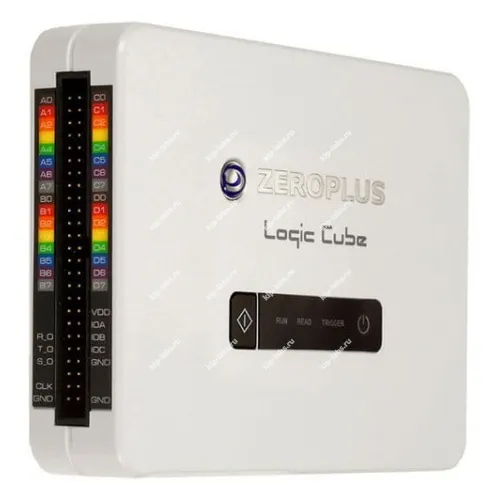

Устройство LAP-C реализовано как логический анализатор с управлением от персонального компьютера через USB, при этом программное обеспечение, поставляемое вместе с прибором компанией Zeroplus, совместимо с большинством известных семейств Windows: 2000, XP, Vista, Win 7.

Прибор предоставляет набор средств для работы с цифровыми сигналами и реализацией схем синхронизации. Это упрощает исследование и визуализацию логики, а также интеграцию с измерительными системами типа осциллографы.

Ключевые особенности

Управление через USB обеспечивает прямой обмен данными с ПК, что позволяет выполнять анализ и декодирование логических шин.

Набор инструментов включает функции синхронизации и статистического анализа, при этом пользователь может комбинировать разные режимы синхронизации для уточнения триггеров.

Пакет протоколов для декодирования расширяет возможности анализа шины и доступен для загрузки с сайта производителя.

Где применяется

Применяют LAP-C при отладке цифровой электроники и при проверке взаимодействия микроконтроллеров с периферией. Это удобно для тестирования интерфейсов и поиска ошибок в логике работы устройств.

За счёт возможности интеграции с ПК устройство подходит для лабораторных испытаний, разработческих стендов и сервисных центров, где требуется детальная запись цифровых событий.

При планировании измерений полезно учитывать параметры дискретизации и опции калибровки; такие аспекты стоит принимать во внимание при подборе оборудования.

Пользователь логического анализатора имеет в своем распоряжении: 16 входных цифровых каналов, память 32 Кбит на канал (8 Мбит в режиме компрессии), тактовая частота 100 МГц, расширенный набор схем синхронизация и анализа (по шине, логический, статистический, опция синхронизации по длительности импульсов). Пользователю доступен для скачивается с сайта компании Zeroplus пакет из 24-х протоколов для анализа и декодирования: 1-WIRE, CAN 2.0B, IRDA, 3-WIRE, JTAG 2.0, PS/2, I2C(EEPROM 24LCS61/24LCS62), SSI Interface, MANCHESTER, MILLER, SPI(EEPROM AT25F), I2C, UART, SPI, 7-SEGMENT LED, USB 1.1, LCD 1602, DIGITAL LOGIC, ARITHMETICAL LOGIC, MICROWIRE, I2C(EEPROM 24L), UP DOWN COUNTER, MICROWIRE(EEPROM 93C), MCU-51. Остальные протоколы являются платной опцией и предоставляются по запросу.

Технические характеристики логического анализатора LAP-C 16128:

Комплект поставки логического анализатора LAP-C 16128:
