Прямые поставки, Торги 44-ФЗ и 223-ФЗ, разные формы оплат: 30%|70%, 50%|50%, 100% постоплатаХит
- Производитель: АКИП
- Код товара: 12885
- Доступность: В наличии (Срок отгрузки: 5-10 дней)
- Оптовая цена: по запросу
-
Розничная цена:
580 470₽
- С учетом НДС
- Цена может отличаться, уточняйте у менеджеров
Прямые поставки, Торги 44-ФЗ и 223-ФЗ, разные формы оплат: 30%|70%, 50%|50%, 100% постоплата- Артикул: PP887
Расширенное описание на АКИП-76403D в формате PDF.pdf
Описание типа серий АКИП-72000, АКИП-73000, АКИП-74000, АКИП-75000, АКИП-76000.pdf
Свидетельство СИ серий АКИП-72000, АКИП-73000, АКИП-74000, АКИП-75000, АКИП-76000.pdf

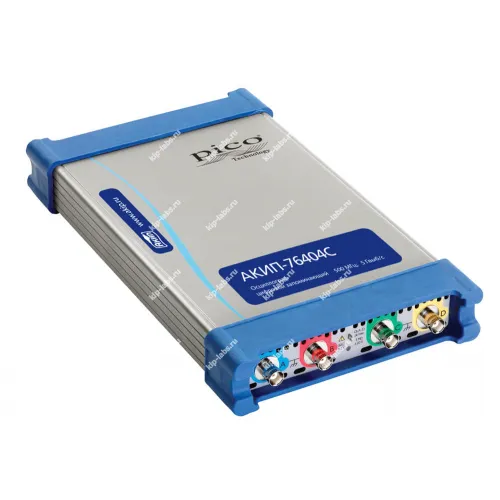

Назначение и принцип: АКИП-76403D - USB осциллограф цифровой запоминающий
АКИП-76403D - цифровой запоминающий осциллограф, предназначенный для регистрации и последующего анализа электрических сигналов; прибор от АКИП подключается к ПК по USB, что даёт возможность передавать осциллограммы на внешнюю обработку и долговременное хранение.
Устройство выполняет оцифровку входного аналогового сигнала с фиксацией последовательностей значений в собственной памяти, а затем передает эти данные на компьютер или отображает их локально; интерфейс реализует стандартные операции захвата и воспроизведения для дальнейшего анализа. На практике полезно, что аппарат интегрируется с осциллографы среды обработки данных, тем самым упрощая архивирование осциллограмм.
При эксплуатации следует учитывать дискретность измерений и возможности самокалибровки, что влияет на точность повторяемости результатов; уместно контролировать эти параметры при серийных измерениях.
Функциональные опции
В работе прибор последовательно выполняет захват сигнала, его оцифровку, сохранение и экспорт, при этом интерфейс USB обеспечивает быстрый обмен данными с рабочей станцией. При эксплуатации доступны инструменты для масштабирования и автоматических измерений, что позволяет ускорить документирование результатов.
- захват и сохранение осциллограмм в памяти устройства и на внешнем носителе;
- передача данных на ПК по USB для анализа и архивирования;
- визуализация формы сигнала в реальном времени с возможностью масштабирования;
- набор программных инструментов для автоматических измерений и документирования результатов;
- встроенные режимы триггера для детектирования событий по уровню и фронту.
Сферы использования
В работе этот осциллограф применяют при разработке и отладке электронных устройств, что позволяет фиксировать нестабильные или редкие аномалии сигналов; при эксплуатации прибор показывает себя полезным как в лабораторных, так и в полевых условиях.
- лаборатории разработчиков электроники;
- учебные помещения для демонстраций и практических занятий;
- сервисы по ремонту и диагностике радиоэлектронной аппаратуры;
- контрольные и монтажные испытания на производстве.
При калибровке рекомендуется применять сертифицированные эталоны; это помогает сохранять сопоставимость результатов между последовательными проверками.
Описание цифрового запоминающего осциллографа АКИП-76404D:
Осциллограф АКИП-76404D - модель с широким диапазоном применения: от ремонтных мастерских и учебных аудиторий до исследовательских лабораторий, кроме того, прибор может быть приобретён радиолюбителем для изучения колебательных процессов. В работе устройство обеспечивает детальное исследование сигналов за счёт сочетания аппаратных и программных средств.
Принцип действия опирается на высокоскоростное аналого-цифровое преобразование входного сигнала и цифровую обработку с использованием микропроцессора, после чего данные сохраняются в памяти; отображение результатов производится на экране внешнего ПК для дальнейшего анализа. Тем самым осуществляется выборка интересующих участков сигнала и их визуализация.
Полосы пропускания и дискретизация
Серия АКИП-7640 с полосами пропускания от 250 МГц до 500 МГц в сочетании с высокой частотой дискретизации реального времени 5 Гвыб/с позволит захватить и отобразить однократные сигналы и пульсации с временным разрешением 200 пс. Сбор данных в режим эквивалентного времени (ETS) увеличивает дискретизацию до максимальной скорости 50 Гвыб./с, обеспечивая еще более высокое разрешение по времени до 20 пс для периодических сигналов.
Для обеспечения устойчивой обработки собранных данных и управления результатами АКИП-76400 может использовать цифровое увеличение (zoom) в 100 млн. раз применяя два метода масштабирования. В меню имеются кнопки прямой цифровой растяжки, а также предусмотрен режим «Окно просмотра», что позволяет увеличить разрешение при визуализации простым перетаскиванием мышью интересующих участков осциллограмм. При этом пользователь получает гибкие средства увеличения детализации без изменения исходных данных.
Отличительные особенности АКИП-76404D:
- «5 в 1»: осциллограф, анализатор спектра, функциональный генератор, генератор сигналов СПФ (AWG – с инд. D), анализатор последовательных данных
- 4 кан, ПП до 250/350/500 МГц, макс. дискретиз. 5 Гвыб/с, память до 2 ГБ
- Расширенное меню синхронизации и интеллектуального запуска
- Цифровая растяжка (до x100 млн.)
- Анализатор спектра (в полной полосе пропускания)
- Генератор сигналов произв. формы/AWG (20 МГц/200 Mвыб/с /12бит /память 64 kS)
- Высокоскоростной интерфейс USB 3.0
- Допусковый контроль (тест по маске)
- Декодирование: CAN, LIN, FlexRay, I2C, I2S, UART/RS-232, SPI
Технические характеристики осциллографа АКИП-76404D:
| Параметр | Значение | ||
|---|---|---|---|
| Канал вертикального отклонения | |||
| Число входных каналов | 4 | ||
| Полоса пропускания ( - 3 дБ) | 0... 350 МГц | ||
| Коэф. отклонения (К откл. ) | 10 мВ/дел... 4 В/дел | ||
| Вид входа | 1 МОм: открытый, закрытый; 50 Ом: закрытый | ||
| Погрешность установки К откл. | ± 3 % | ||
| Время нарастания, не более | 1,0 нс | ||
| Входное сопротивление | 1 МОм / 15 пФ ; 50 Ом | ||
| Максимальное входное напряжение | 20 В – 1 МОм; 5 В – 50 Ом | ||
| Канал горизонтального отклонения | |||
| Коэффициент развертки (К разв. ) | 1 нс...5000 с/дел | ||
| Погрешность установки К разв. | ± 5 ppm ( ± 0,0005 %) | ||
| Режимы работы | Основной, ZOOM окн о , X - Y | ||
| Синхронизация | |||
| Источники синхросигнала | Любой из 4 - х каналов ( A / B / C / D ), вх. внеш. синхр ( AUX In ) | ||
| Условия запуска развертки | Фронт, по длительности, окно, по длительности в окне (гистерезис), отложенная, отложенная в окне, по уровню, по интервалу, логические условия, рант. | ||
| Режим запуска | Однократный, ждущий, автоколебательный, без синхронизации, рапид (сегмент . развертка ), эквивалентный. | ||
| Уровень запуска | В полном диапазоне входного напряжения. | ||
| Аналого-цифровое преобразование | |||
| Разрешение по вертикали | 8 бит (12 бит в режиме ERES ) | ||
| Частота дискретизации (однократный сигнал ) | 5 Г Г ц (при объединении каналов ) 2,5 ГГц * – в 2 - х канальном; 1,25 ГГц – в 4 - х канальном * - при активации каналов A или B и C или D | ||
| Эквивалентная частота дискретизации | 50 ГГц | ||
| Длина памяти (при объедении ) | 512 МБ / 1 ГБ | ||
| Интерполяция | Линейная, Sin ( X ) / х | ||
| Режимы сбора данных | Выборка , послесвечение , цифровой самописец | ||
| Курс. измерения | |||
| Функции | ΔU ; ΔT ; 1/ΔT | ||
| Автоматические измерения | |||
| По вертикали | Пик - пик, амплитуда, максимальное, минимальное, «высокий» уровень, «низкий» уровень, среднее, среднеквадратическое, выбросы на вершине и в паузе. | ||
| По горизонтали | Частота; период; время нарастания и спада; + / - ширина импульса, + / - скважность, задержка. | ||
| Математика | |||
| Функции | −x, x+y, x−y, x*y, x/y, x^y, sqrt, exp, ln, log, abs, norm, sign, sin, cos, tan, arcsin, arccos, arctan, sinh, co sh, tanh, freq, derivative, integral, min, max, average, peak, delay. | ||
| Операторы | Любой канал ( A / B / C / D ), опорная осциллографа ( ref ), время, число - π (пи) | ||
| Анализатор спектра | |||
| Диапазон входных частот | 0...350 МГц | ||
| Индикация спектрограммы | Амплитуда, среднее значение, удержание пика. | ||
| Тип окна наблюдения | Прямоугольное, треугольное, гауссовское, Блэкмана, фон Хана, Хэмминга, с плоской вершиной, Блэкмана - Харриса. | ||
| Глубина БПФ | 128...1.048.576 точек (1 М) | ||
| Функциональный навигатор | |||
| Формы выходных сигналов | Синус, меандр, треугольник, постоянное напряжение (DC) | ||
| Диапазон частот | 0,03Гц...20 МГц | ||
| Разрешение ЦАП | 12 бит | ||
| Выходной уровень | 250 мВ ... 2 В (на нагрузку 50 Ом) | ||
| Погрешность | ± 1% | ||
| Генератор сигналов произвольной формы AWG ("D") | |||
| Диапазон частот | 0,03 Гц ... 20 МГц | ||
| Длина памяти СПФ | 10...64 Кб точек | ||
| Стандартные выходные сигналы | Синус, меандр, треугольник, пила (нарастающая спадающая ), Sin (х) / x , колоколообразный, бел. шум, постоянное напряжение , ПСП ( PRBS ) | ||
| Разрешение ЦАП | 12 бит | ||
| Выходной уровень | 250 мВ ... 2 В; погрешность 1%, на нагрузке 50 Ом | ||
| Диапазон постоянного смещения | ± 1 В | ||
| Калибратор | |||
| Частота и форма | 1 кГц / меандр (для калибровк и пробников ) | ||
| Амплитуда | 2 В пик - пик | ||
| Выходной импеданс | 600 Ом (защита выхода ± 5В ( AC + DC )) | ||
| Декодирование послед. данных | |||
| Скорость передачи данных | 10 кб/с ... 1 Мб/с | ||
| Пороговый уровень | Настраиваемый (авто или ручной) | ||
| Формат данных | CAN, LIN, I2C, I2S, UART/RS - 232, SPI , FlexRay | ||
| Допусковой контроль | |||
| Горизонтальное разрешение | 1000 ... 10000 точек | ||
| Статистика (Годен / Не годен) | В допуске, не в допуске, общее количество тестов. | ||
| Общие данные | |||
| Источник питания | 12 В ± 5%, максимально потребляемый ток 4 А ( сетевой адаптер AC / DC ~220 В ) | ||
| Интерфейс | USB 3 .0 ( совместимый с USB 2.0/1.1 ) | ||
| Габаритные размеры | 170 × 255 × 40 мм | ||
| Масса | 1,0 кг | ||
Комплект поставки осциллографа АКИП 76404D:
| Наименование | Количество |
|---|---|
| USB осциллограф цифровой запоминающий USB осциллограф АКИП-76403D | 1 |
| Кабель USB 3.0 | 1 |
| Адаптер питания | 1 |
| Пробники | 4 |
| Жесткая сумка из пластика | 1 |
| ПО на CD-диске | 1 |
| Руководство по эксплуатации на CD-диске | 1 |
| Характеристики | |
| Внесен в госреестр СИ | Да |
| Документы и сертификаты | |
| Номер в госреестре СИ | 63649-16 |
| Производитель | АКИП |
| Страна производитель | Россия |
| Гарантия (мес.) | 60 |
