Назначение и принцип: АКИП-75442B - USB-осциллограф цифровой запоминающий
USB-осциллограф цифровой запоминающий АКИП-75442B, разработанный АКИП, служит для захвата, отображения и первичной обработки электрических сигналов; при этом USB-порт обеспечивает передачу полученных данных на ПК для последующего анализа и архивирования.
Выпуск данной модели прекращён. Для подбора аналогичных приборов обратитесь к подборке осциллографы.
Функциональные опции
Встроенные функции охватывают регистрацию и сохранение сигналов, базовую фильтрацию и набор измерительных утилит, что позволяет выполнять первичный разбор как периодических, так и одиночных событий; при калибровке отдельно рассматриваются параметры дискретизации и настройки интерфейсов.
- Цифровой запоминающий режим
- USB-интерфейс для обмена данными с ПК
- Режимы триггера и синхронизации
- Автоматические измерения и базовые средства просмотра
- Поддержка сохранения и экспорта записей
Сферы использования
На практике прибор используют для наладки и диагностики электронных схем; в работе его также применяют в учебных лабораториях и при выездных проверках оборудования. При эксплуатации уместна учётная дискретизация и возможность использования интерфейсов вроде RS-232C для интеграции в существующие стенды.
Техническое описание USB-осциллографа АКИП-75442B
Цифровой запоминающий осциллограф АКИП-75442B предназначен для исследования формы сигналов. Он выполняет измерения амплитудных и временных параметров электрических величин.
Линейка компактных USB-осциллографов серии АКИП-75000 предоставляет возможность выбора аппаратного разрешения АЦП: 8 бит, 12 бит, 14 бит, 15 бит, 16 бит, а также предлагает программный режим повышения разрешения (ERes) до 20 бит.
Серия включает 12 USB-осциллографов с полосами пропускания 60, 100 и 200 МГц и различается числом входных каналов (2/4) и набором режимов; при этом модели с индексом «В» дополнительно оснащены встроенным функциональным генератором и поддерживают формирование сигналов произвольной формы (СПФ).

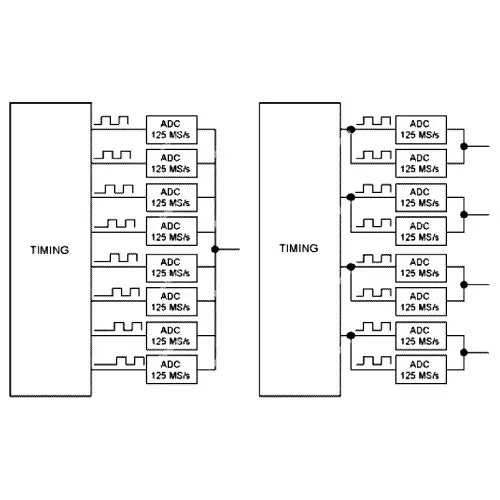

АЦП выполнен в виде единой мультиплексорной платы сбора данных и обладает многоядерной архитектурой. Для 4-х канальных моделей число ядер дискретизации составляет 8, а для 2-х канальных - 4; это дало возможность реализовать объединение ядер АЦП последовательно или параллельно для увеличения частоты дискретизации либо реального вертикального разрешения.
Режимы объединения предоставляют гибкость в выборе приоритета требуемого параметра и повышают адаптивность при решении измерительных задач; например, при последовательном объединении ядер достигается максимальная частота дискретизации - в одноканальном режиме она составляет 1 ГГц при разрешении 8 бит.
При эксплуатации целесообразно учитывать доступные режимы объединения и дискретизации для оптимизации результатов измерений.
Отличительные особенности АКИП-75442B:
- «4 в 1»: осциллограф, анализатор спектра, анализатор последовательных данных, генератор сигналов СПФ
- Переключаемое разрешение АЦП: 8 бит, 12 бит, 14 бит, 15 бит, 16 бит
- Осциллограф: 2/4 канала
- Полоса пропускания: 60 МГц, 100 МГц и 200 МГц
- Максимальная частота дискретизации: 1 ГГц для однократного сигнала (эквивалентная до 10 ГГц)
- Цифровая регистрация на ПК: дискретизация 10 МГц, память 100 МБ
- Максимальный объем памяти до 512 МБ (в зависимости от модели)
- Автоизмерения (26 параметров); курсорные измерения (U; T)
- Анализатор спектра до 200 МГц (БПФ при длине памяти 1 Мб)
- Формирование сигналов СПФ: ЦАП 14 бит, частота дискретизации 200 МГц, память до 48 кБ
- Допусковый контроль (тест по маске)
- Декодирование сигналов CAN, LIN, FlexRay, I2C, I2S, UART/RS-232, SPI
- Функциональный генератор: синус, прямоугольник, треугольник, пост. напряжение /DC, ГКЧ
- Цифровые фильтры, математика
- Сохранение 10.000 осциллограмм во внутр. буфер, цифровая растяжка
- Интерфейс USB , ПО под управлением ОС WIN XP, Vista, WIN 7, WIN 8 (кроме RT), WIN 10, Mac OS X и Linux.(32/ 64 битн.)
- Гарантия 5 лет, масса 900 г
- Опробуйте возможности комплектного ПО Picoscope 6 до приобретения осциллографа (демо-режим): файлы.
Технические характеристики USB-осциллографа АКИП-75442B:
| Параметр | Значение | |
|---|---|---|
| Канал вертикального отклонения | ||
| Число входных каналов | 4 канала | |
| Полоса пропускания (-3 дБ) | 0…60 МГц (все режимы) | |
| Ограничение полосы пропускания | 20 МГц | |
| Коэф. отклонения (Коткл.) | 20 мВ/дел…4 В/дел | |
| Вид входа | открытый, закрытый | |
| Погрешность установки Коткл. | ±50 мВ … ±20 В | ≥ 12 бит: ± 1 % от полной шкалы; 8 бит: ± 3 % от полной шкалы |
| ±10 мВ … ±20 мВ | Все режимы: ± 5 % от полной шкалы | |
| Время нарастания | 5,8 нс | |
| Входной импеданс | 1 МОм±1% / 13 пФ±1 пФ | |
| Входное напряжение | ± 10 мВ … ± 20 В (11 диапазонов) | |
| Постоянное смещение | ±250 мВ (диапазоны: 10, 20, 50, 100, 200 мВ) | |
| ±2,5 В (диапазоны: 500 мВ, 1, 2 В) | ||
| ±20 В (диапазоны: 5, 10, 20 В) | ||
| Защита от перенапряжения | ± 100 В (DC + ACпик) | |
| Канал горизонтального отклонения | ||
| Коэф. развертки (Кразв.) | 2 нс…1000 с/дел | |
| Погрешность установки Кразв. | ± 50 ppm (± 0,005 %) | |
| Режимы работы | Основной, ZOOM окна, X-Y | |
| Джиттер синхронизации, скз | ≤ 3 пс | |
| Синхронизация | ||
| Источники синхросигнала | Любой из 4-х каналов, внешняя синхронизация | |
| Условия запуска развертки | Фронт, по длительности, по интервалу, окно, логические условия, рант, отложенная, пороговый | |
| Режим запуска | Автоколебательный, ждущий, однократный, без синхронизации, рапид (сегментированная память) | |
| Вход внеш. синхронизации | 60 МГц, 1 МОм±1% / 13 пФ±1 пФ, вх. напряж: ±5 В, защита: ±100 В (DC+ACпик) | |
| Аналого-цифровое преобразование | ||
| Разрешение по вертикали | 8 бит, 12 бит, 14 бит, 15 бит, 16 бит – переключаемо | |
| Частота дискретизации на канал (однокр. сигнал) | 8 бит | |
| 1 канал | 1 ГГц | |
| 2 канала | 500 МГц | |
| 3 канала | 250 МГц | |
| 4 канала | 250 МГц | |
| Эквивалентная частота дискретизации | 2,5 ГГц | |
| Длина памяти (при объедении) | 8 бит: 16 МБ | |
| ≥ 12 бит: 8 МБ | ||
| Сегментированная память | 10000 сегментов | |
| Интерполяция | Линейная, Sin X / X | |
| Режимы сбора данных | Выборка, послесвеч., цифровой самописец (100 МБ) | |
| Курсорные измерения | ||
| Функции | ΔU; ΔT; 1/ΔT | |
| Автоматические измерения | ||
| По вертикали | Пик-пик, амплитуда, максимальное, минимальное, «высокий» уровень, «низкий» уровень, среднее, среднеквадратическое, выбросы на вершине и в паузе | |
| По горизонтали | Частота; период; время нарастания и спада; +/- ширина импульса, +/- скважность, задержка | |
| Статистика | Минимум, максимум, СКО | |
| Анализатор спектра | ||
| Диапазон входных частот | 0…60 МГц | |
| Индикация спектрограммы | Амплитуда, удержание пика, среднее значение | |
| Тип окна наблюдения | Прямоугольное, треугольное, гауссовское, Блэкмана, фон Хана, Хэмминга, с плоской вершиной, Блэкмана-Харриса | |
| Глубина БПФ | 128…1048576 точек | |
| Функциональный генератор | ||
| Формы выходных сигналов | Синус, меандр, треугольник, постоянное напряжение (DC) | |
| Диапазон частот | 0,03 Гц … 20 МГц | |
| Погрешн. установки частоты | ± 50 ppm (± 0,005 %) | |
| Выходной уровень | ±2 В; погрешность 1%, на нагрузке 50 Ом | |
| ГКЧ | Прямой/обратный ход | |
| Генератор сигналов произвольной формы | ||
| Частота дискретизации | 200 МГц | |
| Длина памяти СПФ | 16 кБ | |
| Разрешение ЦАП | 14 бит | |
| Время нарастания/спада | < 10 нс | |
| Калибратор | ||
| Выход калибратора пробников | Меандр 1 кГц, 3 Впик-пик, 600 Ом | |
| Декодирование | ||
| Формат последов. данных | CAN, LIN, FlexRay, I2C, I2S, UART/RS-232, SPI | |
| Допусковой контроль | ||
| Статистика (Годен/Не годен) | В допуске, не в допуске, общее кол-во тестов | |
| Общие данные | ||
| Источник питания | 2 USB разъема или адаптер напряжения AC/DC (1,5 А, 5 В) | |
| Интерфейс | USB 2.0 | |
| Рабочие условия | Температура: 0°…50°C; Влажность: 5…80% | |
| Габаритные размеры | 190 × 170 × 40 мм | |
| Масса | 0,5 кг | |
Комплект поставки АКИП-75442B:
| Наименование | Количество |
|---|---|
| Цифровой запоминающий USB-осциллограф АКИП-75442B | 1 |
| Кабель Y-USB | 1 |
| Адаптер питания | 1 |
| ПО на CD-диске | 1 |
| Руководство по эксплуатации на CD-диске | 1 |
| Пробник | 4 |
| Характеристики | |
| Внесен в госреестр СИ | Да |
| Документы и сертификаты | |
| Номер в госреестре СИ | 63649-16 |
| Производитель | АКИП |
| Страна производитель | Россия |
| Гарантия (мес.) | 60 |
