Кратко о модели: АКИП-75244A - USB-осциллограф цифровой запоминающий
Модель АКИП-75244A - цифровой запоминающий USB‑осциллограф, разработанная компанией АКИП. Устройство рассчитано на совместную работу с персональным компьютером через интерфейс USB.
При этом модель снята с производства; при поиске аналогичных приборов рекомендуем ознакомиться с предложениями в разделе осциллографы, что позволит подобрать подходящую замену.
Ключевые особенности
Наличие цифровой памяти совместно с USB‑соединением обеспечивает запись осциллограмм и их передачу на ПК. Благодаря этому пользователь получает возможность хранить данные и выполнять их анализ в программной среде.
- цифровая запоминающая архитектура
- USB-интерфейс для передачи данных
- аппарат предназначен для стационарного использования с компьютером
Где применяется
Приборы применяются в учебных лабораториях и используются при ремонтных работах с электронной аппаратурой. Инженеры также используют их для отладки и проверки работоспособности электронных схем.
Функции вроде самокалибровки или последовательных интерфейсов могут оказаться полезными; за счёт этого рекомендуется выяснять их наличие и состав у поставщика.

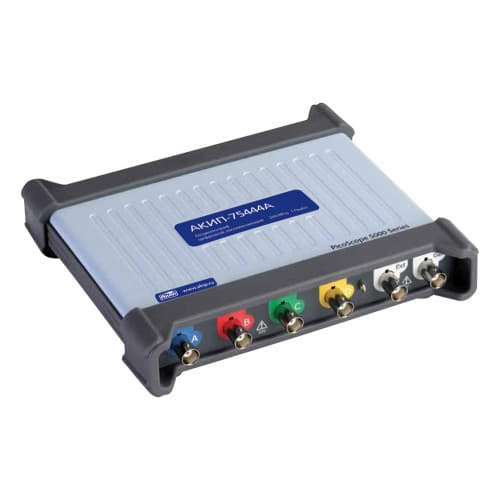

Описание USB-осциллографа АКИП-75244A:
Цифровые запоминающие осциллографы серии АКИП-75244A предназначены для исследования формы электрических сигналов. Они также используются для измерений амплитудных и временных характеристик сигналов.
Линейка компактных USB‑осциллографов для портативного применения расширена серией АКИП-75000, при этом реализована возможность выбора аппаратного разрешения аналого‑цифровых преобразователей (АЦП): 8 бит, 12 бит, 14 бит, 15 бит, 16 бит, а также доступен программный режим увеличения разрешения (ERes) до 20 бит.
Серия включает 12 USB‑осциллографов с полосами пропускания 60, 100 и 200 МГц; модели различаются числом входных каналов (2/4) и набором рабочих режимов. Модификации с индексом «В» дополнительно оснащены встроенным функциональным генератором и возможностью формирования сигналов произвольной формы (СПФ).

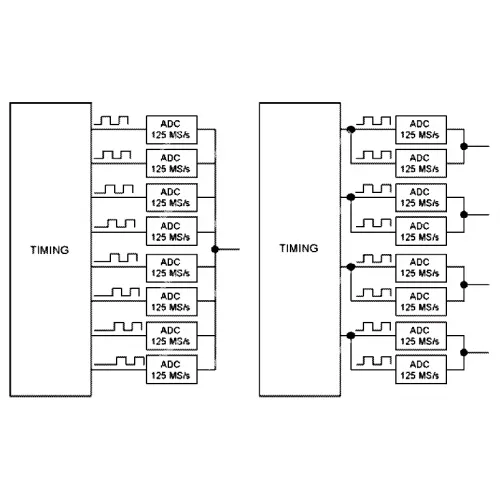

АЦП в новой серии выполнены в виде единой мультиплексорной платы сбора данных и при этом имеют многоядерную архитектуру, причём для 4‑х канальных моделей число ядер дискретизации составляет -8, для 2‑х канальных моделей – 4. Это позволило реализовать технологию последовательного или параллельного объединения нескольких ядер АЦП, что повышает либо частоту дискретизации, либо реальное разрешение по вертикали.
Режимы объединения дают пользователю гибкие варианты приоритизации требуемых параметров и высокую адаптивность при решении прикладных измерительных задач. Например, при последовательном объединении ядер АЦП достигается максимальная частота дискретизации, которая в одноканальном режиме составляет 1 ГГц при разрешении 8 бит.
Отличительные особенности АКИП-75244A:
- «4 в 1»: осциллограф, анализатор спектра, анализатор последовательных данных, генератор сигналов СПФ
- Переключаемое разрешение АЦП: 8 бит, 12 бит, 14 бит, 15 бит, 16 бит
- Осциллограф: 2/4 канала
- Полоса пропускания: 60 МГц, 100 МГц и 200 МГц
- Максимальная частота дискретизации: 1 ГГц для однократного сигнала (эквивалентная до 10 ГГц)
- Цифровая регистрация на ПК: дискретизация 10 МГц, память 100 МБ
- Максимальный объем памяти до 512 МБ (в зависимости от модели)
- Автоизмерения (26 параметров); курсорные измерения (U; T)
- Анализатор спектра до 200 МГц (БПФ при длине памяти 1 Мб)
- Допусковый контроль (тест по маске)
- Декодирование сигналов CAN, LIN, FlexRay, I2C, I2S, UART/RS-232, SPI
- Функциональный генератор: синус, прямоугольник, треугольник, пост. напряжение /DC, ГКЧ
- Цифровые фильтры, математика
- Сохранение 10.000 осциллограмм во внутр. буфер, цифровая растяжка
- Интерфейс USB , ПО под управлением ОС WIN XP, Vista, WIN 7, WIN 8 (кроме RT), WIN 10, Mac OS X и Linux.(32/ 64 битн.)
- Гарантия 5 лет, масса 900 г
- Опробуйте возможности комплектного ПО Picoscope 6 до приобретения осциллографа (демо-режим): файлы.
Технические характеристики USB-осциллографа АКИП-75244A:
| Параметр | Значение | ||
|---|---|---|---|
| Канал вертикального отклонения | |||
| Число входных каналов | 2 | ||
| Полоса пропускания (-3 дБ) | АЦП 8…15 бит: 0…200 МГц | ||
| АЦП 16 бит: 60 МГц | |||
| Ограничение полосы пропускания | 20 МГц | ||
| Коэф. отклонения (Коткл.) | 20 мВ/дел…4 В/дел | ||
| Вид входа | открытый, закрытый | ||
| Погрешность установки Коткл. | ±50 мВ … ±20 В | ≥ 12 бит: ± 1 % от полной шкалы; 8 бит: ± 3 % от полной шкалы | |
| ±10 мВ … ±20 мВ | Все режимы: ± 5 % от полной шкалы | ||
| Время нарастания | АЦП 8…15 бит: 1,75 нс | ||
| АЦП 16 бит: 5,8 нс | |||
| Входной импеданс | 1 МОм±1% / 13 пФ±1 пФ | ||
| Входное напряжение | ± 10 мВ … ± 20 В (11 диапазонов) | ||
| Постоянное смещение | ±250 мВ (диапазоны: 10, 20, 50, 100, 200 мВ) | ||
| ±2,5 В (диапазоны: 500 мВ, 1, 2 В) | |||
| ±20 В (диапазоны: 5, 10, 20 В) | |||
| Защита от перенапряжения | ± 100 В (DC + ACпик) | ||
| Канал горизонтального отклонения | |||
| Коэф. развертки (Кразв.) | 500 пс…1000 с/дел | ||
| Погрешность установки Кразв. | ±2 ppm (±0,0002 %) | ||
| Режимы работы | Основной, ZOOM окна, X-Y | ||
| Джиттер синхронизации, скз | ≤ 3 пс | ||
| Синхронизация | |||
| Источники синхросигнала | Любой из 4-х каналов, внешняя синхронизация | ||
| Условия запуска развертки | Фронт, по длительности, по интервалу, окно, логические условия, рант, отложенная, пороговый | ||
| Режим запуска | Автоколебательный, ждущий, однократный, без синхронизации, рапид (сегментированная память) | ||
| Вход внеш. синхронизации | 200 МГц, 1 МОм±1% / 13 пФ±1 пФ, вх. напряж: ±5 В, защита: ±100 В (DC+ACпик) | ||
| Аналого-цифровое преобразование | |||
| Разрешение по вертикали | 8 бит, 12 бит, 14 бит, 15 бит, 16 бит – переключаемо | ||
| Частота дискретизации на канал (однокр. сигнал) | 15 бит | 16 бит | |
| 1 канал | 125 МГц | 62,5 МГц | |
| 2 канала | 125 МГц | - | |
| 3 канала | - | - | |
| 4 канала | - | - | |
| Эквивалентная частота дискретизации | 10 ГГц | ||
| Длина памяти (при объедении) | 8 бит: 256 МБ | ||
| ≥ 12 бит: 128 МБ | |||
| Сегментированная память | 10000 сегментов | ||
| Интерполяция | Линейная, Sin X / X | ||
| Режимы сбора данных | Выборка, послесвеч., цифровой самописец (100 МБ) | ||
| Курсорные измерения | |||
| Функции | ΔU; ΔT; 1/ΔT | ||
| Автоматические измерения | |||
| По вертикали | Пик-пик, амплитуда, максимальное, минимальное, «высокий» уровень, «низкий» уровень, среднее, среднеквадратическое, выбросы на вершине и в паузе | ||
| По горизонтали | Частота; период; время нарастания и спада; +/- ширина импульса, +/- скважность, задержка | ||
| Статистика | Минимум, максимум, СКО | ||
| Анализатор спектра | |||
| Диапазон входных частот | 0…200 МГц | ||
| Индикация спектрограммы | Амплитуда, удержание пика, среднее значение | ||
| Тип окна наблюдения | Прямоугольное, треугольное, гауссовское, Блэкмана, фон Хана, Хэмминга, с плоской вершиной, Блэкмана-Харриса | ||
| Глубина БПФ | 128…1048576 точек | ||
| Функциональный генератор | |||
| Формы выходных сигналов | Синус, меандр, треугольник, постоянное напряжение (DC) | ||
| Диапазон частот | 0,03 Гц … 20 МГц | ||
| Погрешн. установки частоты | ±2 ppm (±0,0002 %) | ||
| Выходной уровень | ±2 В; погрешность 1%, на нагрузке 50 Ом | ||
| ГКЧ | Прямой/обратный ход | ||
| Калибратор | |||
| Выход калибратора пробников | Меандр 1 кГц, 3 Впик-пик, 600 Ом | ||
| Декодирование | |||
| Формат последов. данных | CAN, LIN, FlexRay, I2C, I2S, UART/RS-232, SPI | ||
| Допусковой контроль | |||
| Статистика (Годен/Не годен) | В допуске, не в допуске, общее кол-во тестов | ||
| Общие данные | |||
| Источник питания | 2 USB разъема или адаптер напряжения AC/DC (1,5 А, 5 В) | ||
| Интерфейс | USB 2.0 | ||
| Рабочие условия | Температура: 0°…50°C; Влажность: 5…80% | ||
| Габаритные размеры | 190 × 170 × 40 мм | ||
| Масса | 0,5 кг | ||
Комплект поставки АКИП-75244A:
| Наименование | Количество |
|---|---|
| Цифровой запоминающий USB-осциллограф АКИП-75244A | 1 |
| Кабель Y-USB | 1 |
| ПО на CD-диске | 1 |
| Руководство по эксплуатации на CD-диске | 1 |
| Пробник | 2 |
| Характеристики | |
| Внесен в госреестр СИ | Да |
| Документы и сертификаты | |
| Номер в госреестре СИ | 63649-16 |
| Производитель | АКИП |
| Страна производитель | Россия |
| Гарантия (мес.) | 60 |
