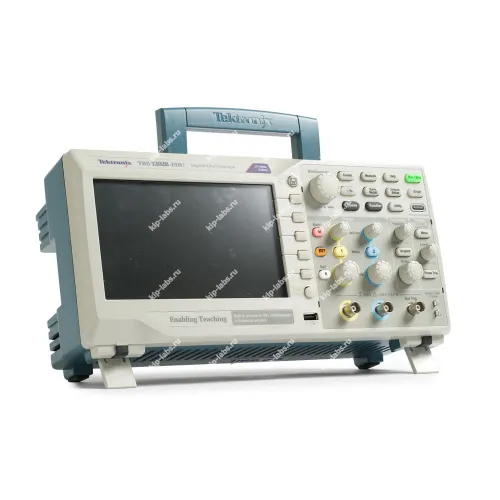

TBS1052C Цифровой осциллограф

Назначение и принцип: TBS1052C Цифровой осциллограф

TBS1052C - прибор производства Tektronix, предназначенный для отображения и детального анализа временных форм электрических сигналов; при этом он применяется для выявления переходных процессов и локализации искажений.

Функциональные опции

Аппарат предлагает разнообразные режимы захвата, триггерные схемы и средства автоматических измерений, что упрощает выполнение стандартных проверок сигналов и сбор статистики параметров; при калибровке эти ресурсы помогают оценивать воспроизводимость показаний. На практике прибор уместен при обучении и диагностике, и естественно вписывается в подборку осциллографы.

Сферы использования

TBS1052C находят применение в учебных аудиториях, исследовательских лабораториях и сервисных центрах.

Он подходит для наладки простых схем и для первичной проверки цифровых интерфейсов. При эксплуатации полезна дискретность измерений. При этом совместимость с интерфейсами вроде RS-232C облегчает интеграцию осциллографа в лабораторные стенды.

Комплект поставки осциллографа TBS1052C:

• Цифровой осциллограф TBS1052C
• Пассивный пробник TPP0101 100 МГц - 2 шт.
• Кабель питания
• Сертификат калибровки
• Рук-во пользователя
• CD диск с документацией

Конструкция и характеристики TBS1052C:

TBS1052C - цифровой запоминающий осциллограф с компактным корпусом. При полосе пропускания 70 МГц, максимальной частоте дискретизации 1 Гвыб./с и погрешности измерения по вертикали 3 % он позволяет фиксировать тонкие детали сигнала.

Фирменная технология Tektronix обеспечивает непрерывную выборку в реальном времени по всем каналам с 10-кратной передискретизацией, что сохраняет информативность при анализе динамики. Частота дискретизации не снижается при смене скорости развертки или при одновременном использовании нескольких входов.

В приборе реализован набор математических функций и автоматизированных измерений, что упрощает оценку качества захваченных форм сигнала.

Доступны быстрые операции сложения, вычитания и умножения сигналов, а также 34 вида автоматизированных измерений; это ускоряет и повышает надёжность вычисления ключевых параметров, таких как частота, время нарастания и длительность выброса.

Ключевые отличия TBS1052C:

• Интерфейс USB
• 34 вида автоматизированных измерений
• Контроль предельных значений
• Регистрация данных
• Частотомер

Теxнические xарактеристики осциллографа TBS1052C:
