Прямые поставки, Торги 44-ФЗ и 223-ФЗ, разные формы оплат: 30%|70%, 50%|50%, 100% постоплатаХит
- Производитель: АКИП
- Код товара: 12942
- Доступность: В наличии (Срок отгрузки: 5-10 дней)
- Оптовая цена: по запросу
-
Розничная цена:
252 208₽
- С учетом НДС
- Цена может отличаться, уточняйте у менеджеров
Прямые поставки, Торги 44-ФЗ и 223-ФЗ, разные формы оплат: 30%|70%, 50%|50%, 100% постоплата- Артикул: PP961
Расширенное описание на АКИП-73206D в формате PDF.pdf
Описание типа серий АКИП-72000, АКИП-73000, АКИП-74000, АКИП-75000, АКИП-76000.pdf
Свидетельство СИ серий АКИП-72000, АКИП-73000, АКИП-74000, АКИП-75000, АКИП-76000.pdf

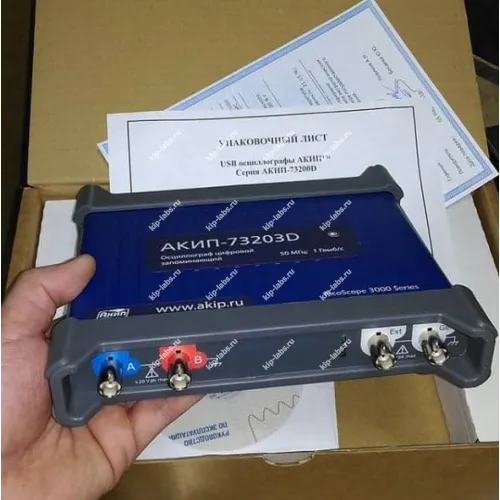

Описание модели: АКИП-73206D - USB-осциллограф смешанных сигналов цифровой запоминающий
АКИП-73206D - USB-осциллограф смешанных сигналов цифровой запоминающий, применяют для регистрации и анализа аналоговых и цифровых сигналов; обмен данными с персональным компьютером выполняется по USB, при этом подключение упрощается. Производитель - АКИП.
Данная модель входит в класс осциллографы смешанных сигналов и поддерживает цифровую запись данных. Благодаря этому возможно одновременное исследование временных форм и логических состояний.
Кроме того, при работе с цифровыми шинами важно выбирать соответствующую частоту дискретизации, что позволяет сохранить информативность выборки; при необходимости применяют процедуры самокалибровки и оценки шума для поддержания воспроизводимости измерений. Уместность выбора дискретизации и подходов к самокалибровке определяется задачами измерений.
Преимущества
- Поддержка USB-интерфейса для простого обмена данными и удалённого управления.
- Возможность одновременного исследования аналоговых и цифровых входов на единой платформе.
- Наличие функции цифровой записи для последующего подробного анализа и обработки сигналов.
- Компактный корпус, удобный для применения в лабораторных условиях и при монтажных работах.
Область применения
- Отладка электронных плат и модулей, где требуется анализ одновременно аналоговых и цифровых каналов.
- Тестирование и контроль узлов цифровой и аналоговой электроники.
- Применение в учебных лабораториях и демонстрационных установках.
* 1 цифровой порт = 8 цифровых каналов
Частота дискретирования указанная для цифрового порта, действительна для каждого цифрового канала.
Пример: дискретизация 125 МГц на цифровой порт означает, что частота дискретирования каждого канала цифрового порта равна 125 МГц. В данном случае максимальная полоса пропускания для канала составит 25 МГц.
Полоса пропускания = частота дискретизации/5.
**Примечание для 4-х канальных моделей: Адаптер питания поставляется только для 4-х канальных моделей, 4 активных канала доступны только при работе осциллографа от данного AC/DC адаптера питания или от USB порта с выходным током не менее 1200 мА. При работе осциллографа от USB порта с током менее 1200 мА будут доступно только 2 активных канала.
Описание USB-осциллографа АКИП-73206D:
АКИП-73206D допускает работу входных каналов в различных комбинациях режимов - например, осциллограф (аналоговые и цифровые каналы) совместно с генератором, генератор вместе с анализатором спектра или осциллограф в паре с анализатором спектра по выбору оператора. При этом реализованы автоматические измерения и курсорная разметка, а также настройка параметров выходного сигнала генератора.
Во связке с внешним ПК встроенный логический пробник и цифровой USB-осциллограф расширяют возможности по сбору и анализу цифровых последовательностей, что облегчает настройку, отладку и диагностику многоканальных цифровых систем в полевых условиях.
Работа прибора базируется на высокоскоростном аналого-цифровом преобразовании входного сигнала с последующей цифровой обработкой на микропроцессоре и сохранением данных в памяти. Затем обработанный фрагмент сигнала выводится на экран подключенного персонального компьютера (ПК).
Отличительные особенности АКИП-73206D:
- «5 в 1»: осциллограф, анализатор спектра, анализатор последовательных данных, функциональный генератор, генератор сигналов СПФ (AWG)
- Осциллограф: 2/4 канала + 16 цифровых каналов (только MSO)
- Полоса пропускания: 50 МГц, 70 МГц, 100 МГц и 200 МГц
- Максимальная частота дискретизации: 1 ГГц (для однокр. сигнала при объед. каналов), эквивалентная 10 ГГц
- Макс. объем памяти: от 64 МБ до 512 МБ (в зав. от модели)
- Декодирование
Технические характеристики USB-осциллографа АКИП-73206D:
| Параметр | Значения |
|---|---|
| КАНАЛ ВЕРТИКАЛЬНОГО ОТКЛОНЕНИЯ (АНАЛОГОВЫЕ КАНАЛЫ) | |
| Число входных каналов | 2 |
| Полоса пропускания (-3 дБ) | 0…200 МГц |
| Время нарастания, не более | 1,75 нс |
| Коэффициент отклонения (Коткл.) | 4 мВ/дел…4 В/дел |
| Вид входа | открытый, закрытый |
| Погрешность установки Коткл | +/- 3 % |
| Входное напряжение | +/- 20 мВ … +/- 20 В |
| Диапазон установки смещения | +/- 250 мВ (входящее напряжение: +/- 20 мВ … +/- 200 мВ) +/- 2,5 В (входящее напряжение: +/- 500 мВ … +/- 2 В) +/- 20 В (входящее напряжение: +/- 5 В … +/- 20 мВ) |
| Входное сопротивление | 1 МОм / 14 пФ |
| Защита от перенапряжения | +/- 100 В DC + ACпик |
| КАНАЛ ГОРИЗОНТАЛЬНОГО ОТКЛОНЕНИЯ | |
| Коэффициент развертки (Кразв.) | 500 пс…5000 с/дел |
| Погрешность установки Кразв | +/- 2 ppm (+/- 0,0002 %) |
| Режимы работы | Основной, ZOOM окно, X-Y |
| СИНХРОНИЗАЦИЯ | |
| Источники синхросигнала | Любой из аналоговых каналов, цифровые каналы, Вход внешней синхронизации (кроме MSO) |
| Условия запуска развертки | Фронт, по длительности, окно, по длит. в окне (гистерезис), отложенная, отложенная в окне, по уровню, по интервалу, логические условия (‘И, ‘ИЛИ и т.д.), рант, шаблон |
| Режим запуска | Однокр., ждущий, автоколебательный, без синхронизации, рапид (сегмент. развертка) |
| АНАЛОГО-ЦИФРОВОЕ ПРЕОБРАЗОВАНИЕ | |
| Разрешение по вертикали | 8 бит (12 бит в режиме увеличения разрешения (ERES)) |
| Частота дискретизации (однократный сигнал) | 1 ГГц (вкл. 1 аналоговый канал); 500 МГц (вкл. до 2-х аналоговых каналов или цифровые порты*) 250 МГц (вкл. до 4-х аналоговых каналов или цифровые порты*) 125 МГц (вкл. все аналоговые и цифровые порты*) |
| Эквивалентная частота дискретизации | 10 ГГц |
| Длина памяти (максимальная) | 512 МБ |
| Интерполяция | Линейная, Sin (X) / х |
| Режимы сбора данных | Выборка, послесвеч., цифровой самописец |
| КУРСОРНЫЕ ИЗМЕРЕНИЯ | |
| Функции | дельта U; дельта T; 1/дельта T |
| АВТОМАТИЧЕСКИЕ ИЗМЕРЕНИЯ | |
| По вертикали | Пик-пик, амплитуда, максимальное, минимальное, «высокий» уровень, «низкий» уровень, среднее, среднеквадратическое, выбросы на вершине и в паузе |
| По горизонтали | Частота; период; время нарастания и спада; +/- ширина импульса, +/- скважность, задержка |
| Анализатор спектра | Пиковая частота, пиковая амплитуда, среднее, мощность, THD %, THD dB, THD+N, SFDR, SINAD, SNR, IMD |
| АНАЛИЗАТОР СПЕКТРА | |
| Диапазон входных частот | 0…200 МГц |
| Индикация спектрограммы | Амплитуда, удержание пика, среднее значение |
| Тип окна наблюдения | Прямоугольное, треугольное, гауссовское, Блэкмана, фон Хана, Хэмминга, с плоской вершиной, Блэкмана-Харриса |
| Глубина БПФ | 2…1048576 точек |
| ФУНКЦИОНАЛЬНЫЙ ГЕНЕРАТОР | |
| Формы выходных сигналов | Синус, меандр, треугольник, пила (нарастающая спадающая), Sin(х)/x, колоколообразный, шум, постоянное напряжение, ПСП |
| Диапазон частот | 0,03 Гц … 1 МГц |
| Выходной уровень | +/-2 В; погрешность 1%, на нагрузке 600 Ом |
| ГЕНЕРАТОР СИГНАЛОВ ПРОИЗВОЛЬНОЙ ФОРМЫ | |
| Частота дискретизации | 20 МГц |
| Длина памяти СПФ | 32 кБ |
| Разрешение ЦАП | 12 бит |
| Время нарастания/спада | менее 120 нс |
| КАЛИБРАТОР | |
| Выход калибровки пробников | Меандр 1 кГц, 2 Впик-пик, 600 Ом |
| ДЕКОДИРОВАНИЕ | |
| Формат последовательных данных | CAN, FlexRay, I²C, I²S, LIN, SPI, UART/RS-232, USB (single-ended) |
| ДОПУСКОВЫЙ КОНТРОЛЬ | |
| Статистика (Годен/Не годен) | В допуске, не в допуске, общее количество тестов |
| ОБЩИЕ ДАННЫЕ | |
| Источник питания | Разъем USB или адаптер напряжения AC/DC (1,5 А, 5 В)* |
| Интерфейс | USB 3.0 (USB 2.0 совместимый) |
| Габаритные размеры | 190 х 170 х 40 мм |
| Масса | 0,5 кг |
Комплект поставки осциллографов серии АКИП-73206D:
| Наименование | Количество |
|---|---|
| USB осциллограф цифровой запоминающий АКИП-73206D | 1 |
| Кабель USB 3.0 | 1 |
| Адаптер питания | 1 |
| Пробники | 4 |
| Сдвоенный кабель USB 2.0 | 1 |
| ПО на CD-диске | 1 |
| Характеристики | |
| Внесен в госреестр СИ | Да |
| Документы и сертификаты | |
| Номер в госреестре СИ | 63649-16 |
| Производитель | АКИП |
| Страна производитель | Россия |
| Гарантия (мес.) | 60 |
