Хит
- Производитель: АКИП
- Код товара: 12523
- Доступность: В наличии
-
86064₽
- С учетом НДС 86064₽
Работаем с юридическими лицами, бюджетными организациями, ИП
- Артикул: PQ015

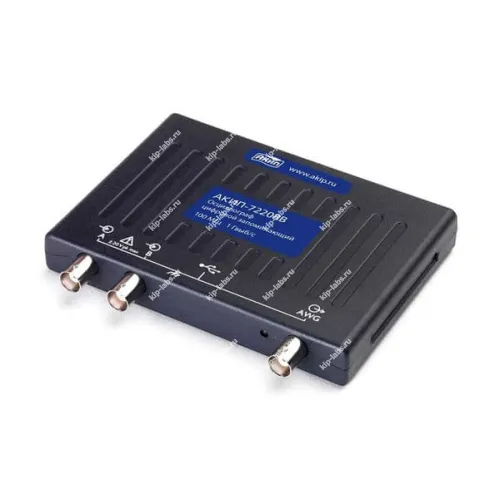

Описание запоминающего USB-осциллографа АКИП-72405А:
Осциллограф цифровой запоминающий АКИП-72205А предназначен для исследования формы и измерений амплитудных и временных параметров электрических сигналов.
Осциллографы являются многофункциональными средствами измерений параметров сигналов. Принцип действия основан на высокоскоростном аналого-цифровом преобразовании входного сигнала, цифровой обработке его с помощью микропроцессора и записи в память. В результате обработки сигнала выделяется его часть, отображаемая на экране внешнего персонального компьютера (ПК).
Управление осциллографами осуществляется по интерфейсу USB от внешнего ПК. Питание осциллографов осуществляется через разъем USB.
Осциллографы серии АКИП-72000A являются идеальным решением для инженеров, проводящих измерения в полевых условиях, а также специалистов по диагностике оборудования выполняющих тестирование в режиме частых поездок на объекты.
Отличительные особенности:
- Многофункциональность: осциллограф, анализатор спектра, функциональный генератор, генератор сигналов СПФ (AWG), анализатор последовательных данных в одном компактном корпусе;
- Осциллограф: 4 канала, полоса пропускания 25 МГц, максимальная дискретизация 500 МГц (1 канал), 250 МГц (2 канала), 125 МГц (3,4 канала), максимальная память до 48 кБ;
- Продвинутое меню синхронизации и интеллектуального запуска;
- Автоматические (15 параметров) и курсорные измерения (ΔU; ΔT; 1/ΔT);
- Создание математических каналов вычислений (30 функций) и пользовательских настроек пробников;
- Цифровая растяжка до x50.000;
- Допусковый контроль (тест по маске);
- Многооконный режим представления входных данных на едином экране при измерениях и анализе;
- Анализатор спектра в полной полосе пропускания, интервал анализа от 128 до 1М точек;
- 8 типов окон отображения спектрограмм на дисплее и 3 режима обработки (ампл., усред., пик. значение);
- Генератор сигналов произвольной формы до 1 МГц/20 Mвыб/с / ЦАП 12бит /память до 32 кБ;
- Декодирование: 1-Wire, ARINC 429, CAN, DCC, DMX512, FlexRay, Ethernet 10Base-T, USB 1.1, I²C, I²S, LIN, PS/2, SPI, SENT, UART/RS-232 (с учетом полосы пропускания и частоты дискретизации выбранной модели осциллографа).
Технические характеристики запоминающего USB-осциллографа АКИП-72405A :
| Параметр | Значение | |||||
|---|---|---|---|---|---|---|
| Канал вертиального отклонени (Аналоговые каналы) | ||||||
| Число входных каналов | 4 канала | |||||
| Полоса пропускания ( - 3 дБ) | 0... 25 МГц | |||||
| Время нарастания | ≤ 14 нс | |||||
| Коэффициент отклонения (Коткл.) | 10 мВ/дел ... 4 В/дел | |||||
| Вид входа | Открытый, закрытый | |||||
| Погрешность установки Коткл. | ± 3 % от полной шкалы | |||||
| Диапазоны входящего напряжения | ± 50 мВ ... ± 20 В | |||||
| Входное сопротивление | 1 МОм ± 1% / 14 пФ ± 2 пФ | |||||
| Защита от перенапряжения | ± 100 В (DC + AC пик) | |||||
| Канал горизонтального отклонени | ||||||
| Минимальный коэффициент развертки (Кразв.) | 5 нс | |||||
| Максимальный коэффициент развертки (Кразв.) | 5000 с/дел | |||||
| Погрешность установки Кразв. | ± 100 ppm ( ± 0,01 %) | |||||
| Режимы работы | Основной, ZOOM окно, X-Y | |||||
| Синхронизация | ||||||
| Источники синхросигнала | Любой из аналоговых каналов, цифровые каналы | |||||
| Условия запуска развертки | Фронт, по длительности, окно, по длит. в окне, отложенная, отложенная в окне, по уровню, по интервалу, логические условия (‘И, ‘ИЛИ и т.д.) | |||||
| Режим запуска | Однократный, ждущий, автоколебательный, без синхронизации, эквивалентный | |||||
| Аналого-цифровое преобразование | ||||||
| Разрешение по вертикали | 8 бит (12 бит в режиме ERES) | |||||
| Интерполяция | Линейная, Sin (X)/х | |||||
| Частота дискретизации | 500 МГц (1 канал), 250 МГц (2 канала), 125 МГц (3,4 канала) | |||||
| Эквивалентная частота дискретизации | 5 ГГц; | |||||
| Максимальная длина памяти: 2 канала 4 канала MSO | 16 кБ 48 кБ 48 кБ | |||||
| Режимы сбора данных | Выборка, послесвечение, цифровой самописец (ROLL) | |||||
| Курсорные измерения | ||||||
| Функции | ΔU; ΔT; 1/ΔT | |||||
| Автоматические измерения | ||||||
| По вертикали | Пик-пик, амплитуда, максимальное, минимальное, «высокий» уровень, «низкий» уровень, среднее, среднеквадратическое, выбросы на вершине и в паузе | |||||
| По горизонтали | Частота; период; время нарастания и спада; +/- ширина импульса, +/- скважность, задержка | |||||
| Статистика | Максимум, минимум, среднее, СКО | |||||
| Анализатор спектра | Пиковая частота, пиковая амплитуда, среднее, мощность, THD %, THD dB, THD+N, SFDR, SINAD, SNR, IMD | |||||
| Математика | ||||||
| Функции | −x, x+y, x−y, x*y, x/y, x^y, sqrt, exp, ln, log, abs, norm, sign, sin, cos, tan, arcsin, arccos, arctan, sinh, cosh, tanh, freq, derivative, integral, m in, max, average, peak, delay и другие | |||||
| Операторы | Любой аналоговый или цифровой канал, опорная осциллогр. (ref), время, число - π (пи) | |||||
| Анализатор спектра | ||||||
| Диапазон входных частот | 0... 25 МГц | |||||
| Индикация спектрограммы | Амплитуда, среднее значение, удержание пика | |||||
| Тип окна наблюдения | Прямоугольное, треугольное, гауссовское, Блэкмана, фон Хана, Хэмминга, с плоской вершиной, Блэкмана - Харриса. | |||||
| Глубина БПФ (точек) | 128... 1.048.576 точек (1 М) | |||||
| Декодирование последовательных данных | ||||||
| Формат данных | 1-Wire, ARINC 429, CAN, DCC, DMX512, FlexRay, Ethernet 10Base-T, USB 1.1, I2C, I2S, LIN, PS/2, SPI, SENT, UART/RS-232 (с учетом полосы пропускания и частоты дискретизации выбранной модели осциллографа) | |||||
| Допусковый контроль | ||||||
| Статистика (Годен/ Не годен) | В допуске, не в допуске, общее кол-во тестов | |||||
| Общие данные | ||||||
| Источник питания | USB порт | |||||
| Интерфейс | USB 2.0 (совместимый с USB 3.0) | |||||
| Габаритные размеры | 130 × 104 × 19 мм | |||||
| Масса, не более | 0,2 кг | |||||
Комплект поставки USB-осциллографа АКИП-72405A:
| № | Наименование | Количество |
|---|---|---|
| 1 | Осциллограф АКИП-72405A | 1 |
| 2 | Кабель USB | 1 |
| 3 | ПО на CD - диске | 1 |
| 4 | Руководство по эксплуатации на CD - диске | 1 |
| 5 | Пробники | 4 |
| Характеристики | |
| Внесен в госреестр СИ | Нет |
| Документы и сертификаты | |
| Производитель | АКИП |
| Страна производитель | Россия |
| Гарантия (мес.) | 60 |
