Прямые поставки, Торги 44-ФЗ и 223-ФЗ, разные формы оплат: 30%|70%, 50%|50%, 100% постоплатаХит
- Производитель: АКИП
- Код товара: 12528
- Доступность: В наличии (Срок отгрузки: 5-10 дней)
- Оптовая цена: по запросу
-
Розничная цена:
40 480₽
- С учетом НДС
- Цена может отличаться, уточняйте у менеджеров
Прямые поставки, Торги 44-ФЗ и 223-ФЗ, разные формы оплат: 30%|70%, 50%|50%, 100% постоплата- Артикул: PQ012

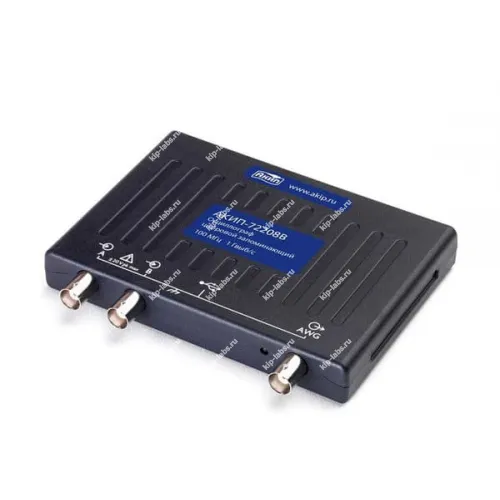

Кратко о модели: АКИП-72206B - Осциллограф запоминающий
АКИП-72206B - цифровой запоминающий осциллограф для регистрации временных сигналов, при этом устройство рассчитано на практические измерения и контроль параметров.
Модель выпускает АКИП. Она входит в линейку осциллографы, благодаря этому её применяют в лабораторных и сервисных задачах.
Прибор оснащён режимами записи и последующего просмотра траекторий сигналов, что позволяет детальнее исследовать переходные процессы и единичные события; уместность дискретности и самокалибровки определяется типом измерений и условиями эксплуатации.
Ключевые особенности
- Режим сохранения сигналов для последующего анализа
- Средства просмотра и обработки записанных осциллограмм
- Совместимость с множеством входных каналов и типовыми методами синхронизации
- Упрощённый экспорт данных и функция сохранения снимков экрана
- Понятный интерфейс, облегчающий настройку режимов измерений
Где применяется
В итоге прибор используют при наладке и диагностике электронных схем. За счёт этого модель также применяется для контроля параметров в лабораторных испытаниях, и она востребована в сервисных центрах, учебных лабораториях и на производстве для оперативной проверки работоспособности устройств.
Описание запоминающего USB-осциллографа АКИП-72206В:
Цифровой запоминающий осциллограф АКИП-72206В служит для изучения формы сигналов и измерения амплитудных и временных характеристик электрических сигналов. Это делает его пригодным для детализированных исследований сигналов.
Осциллографы представляют собой универсальные средства измерений параметров сигналов. Их принцип работы основан на высокоскоростном аналого-цифровом преобразовании входного сигнала, последующей цифровой обработке микропроцессором и записи в память; в результате часть обработанных данных отображается на экране внешнего персонального компьютера (ПК).
Управление прибором осуществляется через USB‑интерфейс с внешнего ПК, при этом питание также подаётся через USB‑разъём.
Серия АКИП-72000 ориентирована на инженеров, выполняющих полевые измерения, а также на специалистов по диагностике оборудования, часто выезжающих на объекты. Благодаря компактной конструкции и мобильности приборы удобны
Технические характеристики запоминающего USB-осциллографа АКИП-72206В
| Параметр | Значение | |||||
|---|---|---|---|---|---|---|
| Канал вертиального отклонени (Аналоговые каналы) | ||||||
| Число входных каналов | 2 канала | |||||
| Полоса пропускания ( - 3 дБ) | 0... 50 МГц | |||||
| Время нарастания | ≤ 7 нс | |||||
| Коэффициент отклонения (Коткл.) | 4 мВ/дел... 4 В/дел | |||||
| Вид входа | Открытый, закрытый | |||||
| Погрешность установки Коткл. | ± 3 % от полной шкалы ± 200 мкВ | |||||
| Диапазоны входящего напряжения | ± 20 мВ ... ± 20 В | |||||
| Диапазон установки смещения | ± 250 мВ (входящее напряжение: ± 20 мВ ... ± 200 мВ) ± 2,5 В (входящее напряжение: ± 500 мВ ... ± 2 В) ± 20 В (входящее напряжение: ± 5 В ... ± 20 В) | |||||
| Входное сопротивление | 1 МОм ± 1% / 16 пФ ± 1 пФ | |||||
| Защита от перенапряжения | ± 100 В (DC + AC пик) | |||||
| Канал горизонтального отклонени | ||||||
| Минимальный коэффициент развертки (Кразв.) | 2 нс | |||||
| Максимальный коэффициент развертки (Кразв.) | 5000 с/дел | |||||
| Погрешность установки Кразв. | ± 50 ppm ( ± 0,005 %) | |||||
| Режимы работы | Основной, ZOOM окно, X-Y | |||||
| Синхронизация | ||||||
| Источники синхросигнала | Любой из аналоговых каналов, цифровые каналы | |||||
| Условия запуска развертки | Фронт, по длительности, окно, по длит. в окне (гистерезис), отложенная, отложенная в окне, по уровню, по интервалу, логические условия (‘И, ‘ИЛИ и т.д.), рант | |||||
| Режим запуска | Однократный, ждущий, автоколебательный, без синхрон изации, сегмент. развертка, эквивалентный | |||||
| Аналого-цифровое преобразование | ||||||
| Разрешение по вертикали | 8 бит (12 бит в режиме ERES) | |||||
| Интерполяция | Линейная, Sin (X)/х | |||||
| Частота дискретизации | 500 МГц (1 канал), 250 МГц (2 канала) | |||||
| Эквивалентная частота дискретизации | 5 ГГц | |||||
| Максимальная длина памяти: 2 канала 4 канала MSO | 32 МБ 32 МБ 32 МБ | |||||
| Режимы сбора данных | Выборка, послесвечение, цифровой самописец (ROLL) | |||||
| Курсорные измерения | ||||||
| Функции | ΔU; ΔT; 1/ΔT | |||||
| Автоматические измерения | ||||||
| По вертикали | Пик-пик, амплитуда, максимальное, минимальное, «высокий» уровень, «низкий» уровень, среднее, среднеквадратическое, выбросы на вершине и в паузе | |||||
| По горизонтали | Частота; период; время нарастания и спада; +/- ширина импульса, +/- скважность, задержка | |||||
| Статистика | Максимум, минимум, среднее, СКО | |||||
| Анализатор спектра | Пиковая частота, пиковая амплитуда, среднее, мощность, THD %, THD dB, THD+N, SFDR, SINAD, SNR, IMD | |||||
| Математика | ||||||
| Функции | −x, x+y, x−y, x*y, x/y, x^y, sqrt, exp, ln, log, abs, norm, sign, sin, cos, tan, arcsin, arccos, arctan, sinh, cosh, tanh, freq, derivative, integral, m in, max, average, peak, delay и другие | |||||
| Операторы | Любой аналоговый или цифровой канал, опорная осциллогр. (ref), время, число - π (пи) | |||||
| Анализатор спектра | ||||||
| Диапазон входных частот | 0... 50 МГц | |||||
| Индикация спектрограммы | Амплитуда, среднее значение, удержание пика | |||||
| Тип окна наблюдения | Прямоугольное, треугольное, гауссовское, Блэкмана, фон Хана, Хэмминга, с плоской вершиной, Блэкмана - Харриса. | |||||
| Глубина БПФ (точек) | 128... 1.048.576 точек (1 М) | |||||
| Декодирование последовательных данных | ||||||
| Формат данных | 1-Wire, ARINC 429, CAN, DCC, DMX512, FlexRay, Ethernet 10Base-T, USB 1.1, I2C, I2S, LIN, PS/2, SPI, SENT, UART/RS-232 (с учетом полосы пропускания и частоты дискретизации выбранной модели осциллографа) | |||||
| Допусковый контроль | ||||||
| Статистика (Годен/ Не годен) | В допуске, не в допуске, общее кол-во тестов | |||||
| Общие данные | ||||||
| Источник питания | USB порт | |||||
| Интерфейс | USB 2.0 (совместимый с USB 3.0) | |||||
| Масса, не более | 0,2 кг | |||||
Комплект поставки USB-осциллографа АКИП-72206В:
| № | Наименование | Количество |
|---|---|---|
| 1 | Осциллограф АКИП-72206B | 1 |
| 2 | Кабель USB | 1 |
| 3 | ПО на CD - диске | 1 |
| 4 | Руководство по эксплуатации на CD - диске | 1 |
| 5 | Пробник | 2 |
| Характеристики | |
| Внесен в госреестр СИ | Нет |
| Документы и сертификаты | |
| Производитель | АКИП |
| Страна производитель | Россия |
| Гарантия (мес.) | 60 |
