Прямые поставки, Торги 44-ФЗ и 223-ФЗ, разные формы оплат: 30%|70%, 50%|50%, 100% постоплатаХит
- Производитель: АКИП
- Код товара: 12527
- Доступность: В наличии (Срок отгрузки: 5-10 дней)
- Оптовая цена: по запросу
-
Розничная цена:
67 540₽
- С учетом НДС
- Цена может отличаться, уточняйте у менеджеров
Прямые поставки, Торги 44-ФЗ и 223-ФЗ, разные формы оплат: 30%|70%, 50%|50%, 100% постоплата- Артикул: PQ009

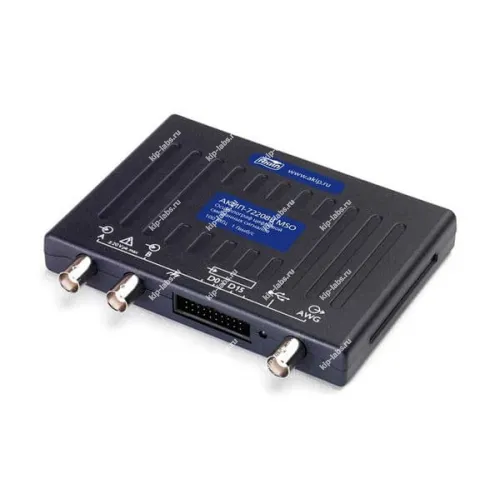

Назначение и принцип: АКИП-72206B MSO - Осциллограф запоминающий
Осциллограф АКИП-72206B MSO служит для визуализации и архивирования электрических сигналов; при этом аппарат рассчитан на совместную обработку аналоговых и цифровых каналов - АКИП предлагает эту модель для задач тестирования электронных схем.
Устройство захватывает формы сигналов и сохраняет их для дальнейшего анализа, при этом данные доступны как в режиме реального времени, так и для офлайн-обработки - модель входит в линейку осциллографы.
При калибровке выполняется проверка рабочих характеристик и корректировка режимов измерений, что позволяет поддерживать стабильность показаний и сопоставимость результатов при длительной эксплуатации. На практике уместна дискретность настроек и возможность применять стандартные приёмы калибровки.
Функциональные опции
- Поддержка многоканального захвата с одновременным представлением аналоговых и цифровых линий.
- Разнообразные триггерные режимы для выделения интересующих событий; на практике это сокращает время локализации аномалий в сигналах.
- Возможность сохранения записей и их последующего воспроизведения для поэтапного анализа и документирования измерений.
- Встроенный набор математических операций и функций измерения для оценки параметров формы сигнала.
- Средства декодирования распространённых цифровых протоколов и интерфейсов; при эксплуатации это упрощает проверку взаимодействия между устройствами.
- Набор интерфейсов для обмена данными и удалённого управления прибором.
Сферы использования
- Проектирование и отладка печатных плат в лабораторной среде.
- Сервисное обслуживание и ремонт электроники; в работе осциллограф ускоряет поиск неисправностей.
- Контроль качества и приёмочные испытания на производственных линиях.
- Образовательные занятия и демонстрации при изучении сигналов и их преобразований.
Описание запоминающего USB-осциллографа АКИП-72206В MSO:
Цифровой запоминающий осциллограф АКИП-72206В MSO применяется для изучения формы сигналов и измерения их амплитудных и временных характеристик.
Приборы этого класса сочетают в себе функции нескольких измерительных инструментов. Схема работы базируется на высокоскоростном аналого-цифровом преобразовании входного сигнала, цифровой обработке микропроцессором и записи данных в память; после обработки выделенные фрагменты выводятся на экран внешнего персонального компьютера (ПК).
Управление осуществляется через USB-интерфейс от внешнего ПК. Питание также подаётся через USB-разъём.
Осциллографы серии АКИП-72000 ориентированы на инженеров, выполняющих полевые измерения, а также на специалистов по диагностике, часто выезжающих на объекты; при эксплуатации они демонстрируют удобство в работе с выездными задачами.
Ключевые отличия:
- Многофункциональность: осциллограф, анализатор спектра, функциональный генератор, генератор сигналов СПФ (AWG), анализатор последовательных данных в одном компактном корпусе;
- Осциллограф: 2 + 16 каналов, полосы пропускания 50 МГц, максимальная дискретизация 1 ГГц (1 канал), 500 МГц (2 канала или 1 цифровой порт), 250 МГц (2 канала + цифровые порты), максимальная память до 32 МБ;
- Продвинутое меню синхронизации и интеллектуального запуска;
- Автоматические (15 параметров) и курсорные измерения (ΔU; ΔT; 1/ΔT);
- Создание математических каналов вычислений (30 функций) и пользовательских настроек пробников;
- Цифровая растяжка до x50.000;
- Допусковый контроль (тест по маске);
- Многооконный режим представления входных данных на едином экране при измерениях и анализе;
- Анализатор спектра в полной полосе пропускания, интервал анализа от 128 до 1М точек;
- 8 типов окон отображения спектрограмм на дисплее и 3 режима обработки (ампл., усред., пик. значение);
- Генератор сигналов произвольной формы до 1 МГц/20 Mвыб/с / ЦАП 12бит /память до 32 кБ;
- Декодирование: 1-Wire, ARINC 429, CAN, DCC, DMX512, FlexRay, Ethernet 10Base-T, USB 1.1, I²C, I²S, LIN, PS/2, SPI, SENT, UART/RS-232 (с учетом полосы пропускания и частоты дискретизации выбранной модели осциллографа).
Технические характеристики запоминающего USB-осциллографа АКИП-72206В MSO:
| Параметр | Значение | |||||
|---|---|---|---|---|---|---|
| Канал вертиального отклонени (Аналоговые каналы) | ||||||
| Число входных каналов | 2 канала | |||||
| Полоса пропускания ( - 3 дБ) | 0... 50 МГц | |||||
| Время нарастания | ≤ 7 нс | |||||
| Коэффициент отклонения (Коткл.) | 4 мВ/дел... 4 В/дел | |||||
| Вид входа | Открытый, закрытый | |||||
| Погрешность установки Коткл. | ± 3 % от полной шкалы ± 200 мкВ | |||||
| Диапазоны входящего напряжения | ± 20 мВ ... ± 20 В | |||||
| Диапазон установки смещения | ± 250 мВ (входящее напряжение: ± 20 мВ ... ± 200 мВ) ± 2,5 В (входящее напряжение: ± 500 мВ ... ± 2 В) ± 20 В (входящее напряжение: ± 5 В ... ± 20 В) | |||||
| Входное сопротивление | 1 МОм ± 1% / 16 пФ ± 1 пФ | |||||
| Защита от перенапряжения | ± 100 В (DC + AC пик) | |||||
| Канал горизонтального отклонени | ||||||
| Минимальный коэффициент развертки (Кразв.) | 2 нс | |||||
| Максимальный коэффициент развертки (Кразв.) | 5000 с/дел | |||||
| Погрешность установки Кразв. | ± 50 ppm ( ± 0,005 %) | |||||
| Режимы работы | Основной, ZOOM окно, X-Y | |||||
| Синхронизация | ||||||
| Источники синхросигнала | Любой из аналоговых каналов, цифровые каналы | |||||
| Условия запуска развертки | Фронт, по длительности, окно, по длит. в окне (гистерезис), отложенная, отложенная в окне, по уровню, по интервалу, логические условия (‘И, ‘ИЛИ и т.д.), рант | |||||
| Режим запуска | Однократный, ждущий, автоколебательный, без синхрон изации, сегмент. развертка, эквивалентный | |||||
| Аналого-цифровое преобразование | ||||||
| Разрешение по вертикали | 8 бит (12 бит в режиме ERES) | |||||
| Интерполяция | Линейная, Sin (X)/х | |||||
| Частота дискретизации | 500 МГц (1 канал), 250 МГц (2 канала) | |||||
| Эквивалентная частота дискретизации | 5 ГГц | |||||
| Максимальная длина памяти: 2 канала 4 канала MSO | 32 МБ 32 МБ 32 МБ | |||||
| Режимы сбора данных | Выборка, послесвечение, цифровой самописец (ROLL) | |||||
| Курсорные измерения | ||||||
| Функции | ΔU; ΔT; 1/ΔT | |||||
| Автоматические измерения | ||||||
| По вертикали | Пик-пик, амплитуда, максимальное, минимальное, «высокий» уровень, «низкий» уровень, среднее, среднеквадратическое, выбросы на вершине и в паузе | |||||
| По горизонтали | Частота; период; время нарастания и спада; +/- ширина импульса, +/- скважность, задержка | |||||
| Статистика | Максимум, минимум, среднее, СКО | |||||
| Анализатор спектра | Пиковая частота, пиковая амплитуда, среднее, мощность, THD %, THD dB, THD+N, SFDR, SINAD, SNR, IMD | |||||
| Математика | ||||||
| Функции | −x, x+y, x−y, x*y, x/y, x^y, sqrt, exp, ln, log, abs, norm, sign, sin, cos, tan, arcsin, arccos, arctan, sinh, cosh, tanh, freq, derivative, integral, m in, max, average, peak, delay и другие | |||||
| Операторы | Любой аналоговый или цифровой канал, опорная осциллогр. (ref), время, число - π (пи) | |||||
| Анализатор спектра | ||||||
| Диапазон входных частот | 0... 50 МГц | |||||
| Индикация спектрограммы | Амплитуда, среднее значение, удержание пика | |||||
| Тип окна наблюдения | Прямоугольное, треугольное, гауссовское, Блэкмана, фон Хана, Хэмминга, с плоской вершиной, Блэкмана - Харриса. | |||||
| Глубина БПФ (точек) | 128... 1.048.576 точек (1 М) | |||||
| Декодирование последовательных данных | ||||||
| Формат данных | 1-Wire, ARINC 429, CAN, DCC, DMX512, FlexRay, Ethernet 10Base-T, USB 1.1, I2C, I2S, LIN, PS/2, SPI, SENT, UART/RS-232 (с учетом полосы пропускания и частоты дискретизации выбранной модели осциллографа) | |||||
| Допусковый контроль | ||||||
| Статистика (Годен/ Не годен) | В допуске, не в допуске, общее кол-во тестов | |||||
| Канал вертиального отклонени (Цифровые каналы только модели MSO: АКИП-72205A MSO, АКИП-72206B MSO, АКИП-72207B MSO, АКИП-72208B MSO) | ||||||
| Число каналов | 16 (2 порта по 8 каналов каждый) | |||||
| Входной разъем | 2,54 мм 2х10 контактны разъем | |||||
| Максимальная частота | 100 МГц (200 Мбит/с) | |||||
| Минимальный временной интервал | 5 нс | |||||
| Входной импеданс | 200 кОм ( ± 2%) / (8 ± 2) пФ | |||||
| Пороговый уровень | TTL, CMOS, ECL, PECL, заданный (- 5...+5 В) | |||||
| Погрешность установки порога | ± 350 мВ (с учетом гистерезиса) | |||||
| Входное напряжение | ± 20 В (защита от перенапряжения ± 50 В) | |||||
| Задержка между каналами | 2 нс | |||||
| Общие данные | ||||||
| Источник питания | USB порт | |||||
| Интерфейс | USB 2.0 (совместимый с USB 3.0) | |||||
| Масса, не более | 0,2 кг | |||||
Комплект поставки USB-осциллографа АКИП-72206В MSO:
| № | Наименование | Количество |
|---|---|---|
| 1 | Осциллограф АКИП-72206B MSO | 1 |
| 2 | Кабель USB | 1 |
| 3 | ПО на CD - диске | 1 |
| 4 | Руководство по эксплуатации на CD - диске | 1 |
| 5 | Пробник | 2 |
| 6 | Кабель цифровых каналов | 1 |
| 7 | Набор микрозажимов (2х10) | 1 |
| Характеристики | |
| Внесен в госреестр СИ | Нет |
| Документы и сертификаты | |
| Производитель | АКИП |
| Страна производитель | Россия |
| Гарантия (мес.) | 60 |
