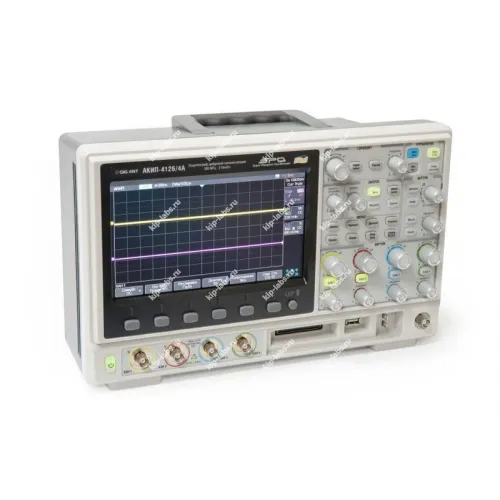

Кратко о модели: АКИП-4126/3А - Осциллограф цифровой запоминающий
АКИП-4126/3А - цифровой запоминающий осциллограф, предназначенный для регистрации электрических сигналов и их последующего анализа. Прибор рассчитан на решение измерительных и испытательных задач, при этом изготовитель - АКИП.
Устройство выполняет захват и визуализацию волновых форм, а также сохраняет отсчёты для дальнейшей обработки, что позволяет использовать модель при диагностике и наладке электронных схем; прибор относится к классу осциллографы. Благодаря этому операторы получают удобный инструмент для оценки состояния сигналов и поиска аномалий.
В задачах, где требуется подробная дискретизация сигнала, повышенная точность выборки даёт более информативные результаты, за счёт этого анализ становится более детальным. При интеграции в измерительные комплексы часто учитывают наличие интерфейсов связи, например RS-232C; при необходимости такой интерфейс позволяет обеспечить обмен данными с внешними устройствами.
Ключевые особенности
- цифровая запись и хранение осциллограмм для последующего анализа;
- возможность фиксации как переходных, так и периодических сигналов;
- многообразие триггерных режимов для выделения интересующих событий;
- инструменты для автоматизированного и курсорного измерения параметров и отображения формы сигнала;
- возможности экспорта и архивирования данных для дальнейшей обработки.
Где применяется
- лабораторные исследования и испытания электронных компонентов;
- диагностика и наладка радиоэлектронной аппаратуры;
- производственный контроль и серийные испытания на конвейере;
- учебные и демонстрационные стенды при изучении характеристик сигналов.
Описание цифрового осциллографа АКИП-4126/3A
Приборы серии АКИП-4126/4A-X применяют для исследования формы сигналов и для измерений амплитудных и временных характеристик электрических сигналов. Это решение ориентировано на специалистов, работающих с временными и частотными параметрами.
Работа осциллографа основана на быстром аналого-цифровом преобразовании входного сигнала с последующей цифровой обработкой микропроцессором, что позволяет фиксировать и сохранять отсчёты в памяти для последующего анализа. В результате выделяется нужный фрагмент сигнала, отображаемый на экране.
Устройство обеспечивает визуальное наблюдение сигнала, автоматическую установку масштаба изображения и цифровое запоминание данных. Каждый канал выполняет независимую цифровую обработку и запоминание, при этом доступны как цифровые, так и курсорные методы измерения амплитуды и времени.
Сбор данных на приборах серии АКИП-4126/1-X реализован в режимах выборки, пикового детектора, усреднения - до 1024 раз - и режиме высокого разрешения (HiRes). Таким образом предусмотрена возможность анализа смешанных сигналов (MSO) через разъём для шлейфа логического пробника на передней панели.
Например, серия АКИП-4126-X по ряду параметров превосходит серию осциллографов InfiniiVision 2000X, за исключением, возможно, размера экрана. Память у АКИП-4126-X в 700 раз больше, частота дискретизации совпадает, скорость обновления экрана почти в три раза выше, а стоимость на 20 – 30% ниже. Опции сегментированной памяти и прикладной программы тестирования по маске у АКИП-4126-X включены в комплект, тогда как для InfiniiVision 2000X они обычно приобретаются отдельно.
Отличительные особенности:
- Количество каналов: 4
- Полоса пропускания: 200 МГц
- Частота дискретизации: 1 ГГц на каждый канал (2 ГГц при объединении)
- Объем памяти на канал: 14 МБ (28 МБ – при объединении)
- Режимы сбора данных: выборка, пиковый детектор (> 2 нс), усреднение (4 /…/ 1024), интерполяция Sin X/x
- 32 вида автоматических измерений параметров, курсорные измерения
- Высокая скорость обновления экрана до 110.000 осц./сек
- Режим сегментированной памяти (до 4067 сегментов)
- Режим HISTORY – запись и обратное воспроизведение осциллограмм (прокрутка во времени назад) для обнаружения предыдущих аномалий
- Режим автоизмерения временных задержек (8 параметров)
- Функция автоустановки параметров развертки, запуска
- Функции математики: сложение, вычитание, умножение, деление, дифференцирование (d/dt), интегрирование (∫dt) , извлечение кв. корня (√)
- Частотный анализ (БПФ)
- Цифровой фильтр с ручной регулировкой
- Режимы растяжки окна, самописец и XY
- Синхронизация и декодирование сигналов I2C, SPI, UART/RS232, CAN, LIN (опция DC)
- Анализ смешанных сигналов (MSO): 8 кан логический анализатор (опция MSO)
- Функциональный генератор до 25 МГц cо стандартными формами сигналов и формированием сигнала произвольной формы (опция FG)
- Интерфейсы: USB TMC для управления и сохранения данных (host/device), LAN, опция GPIB (коммуникационный USB кабель-адаптер)
- Цветной SVGA TFT-дисплей (20 см) с регулируемой яркостью
- Вывод данных на печать (поддержка PictBrige)
- Русифицированное меню
Технические характеристики цифрового осциллографа АКИП-4126/3A
| Параметр | Значения |
|---|---|
| Канал вертикального отклонения | |
| Число каналов | 4 |
| Полоса пропускания (-3 дБ) | 0…200 МГц |
| Огранич. полосы пропуск. | 20 МГц |
| Коэф. отклонения (Коткл.) | 2 мВ/дел…10 В/дел |
| Погрешность установки Коткл. | ± 3 % |
| Время нарастания | ≤ 1,7 нс |
| Входной импеданс | 50 Ом, 1 МОм (± 2 %) / 23 ± 4 пФ |
| Макс. входное напряжение | 400 Вскз (DC+AС пик), Кат I |
| Математика | +, -, х; /; БПФ, d/dt, ∫dt, √ |
| Канал горизонтального отклонения | |
| Коэф. развертки (Кразв.) | 1 нс/дел…50 с/дел (шаг 1-2-5), самописец 100 мс/дел – 50 с/дел |
| Погрешность установки Кразв. | ± 0,0025 % |
| Режимы работы | Основной, ZOOM окна, самописец, X-Y |
| Синхронизация | |
| Источники синхросигнала | Любой из каналов, внешний (Ext, Ext/5), сеть, логический канал |
| Режимы запуска развертки | Автоматический, ждущий, однократный |
| Виды синхронизации | По фронту, по скорости нарастания, по длительности, ТВ, по параметрам окна, отложенная, рант, по логическому шаблону, по НЧ протоколам I2C, SPI, UART/RS232, CAN, LIN |
| Предзапуск | 20 делений |
| Послезапуск | 1000 делений |
| Вид входа | Открытый, закрытый, ВЧ и НЧ фильтры |
| Чувствительность синхронизации | Внутренняя: 0,5 деления шкалы; Ext: 200 мВпик-пик (0…10 МГц); 300 мВпик-пик (10 МГц…300 МГц); Ext/5: 1 Впик-пик (0…10 МГц); 1,5 Впик-пик (10 МГц…300 МГц) |
| Аналого-цифровое преобразование | |
| Разрешение по вертикали | 8 бит |
| Частота дискретизации | 1 ГГц на канал (2 ГГц при объединении каналов) |
| Интерполяция | SinX/x |
| Длина записи | 14 МБ (28 МБ при объединении каналов) |
| Пиковый детектор | 2 нс |
| Режимы работы | Выборка, пик. детектор (> 2 нс); усреднение, накопление, однократн. |
| Курорные измерения | |
| Функции | ΔU; ΔT; 1/ΔT |
| Автоматические измерения | |
| Функции по вертикали | Uпик-пик; Uампл; Uср.кв.; -U; +U; U макс.; U мин.; Uсред; выбросы на вершине и в паузе |
| Функции по горизонтали | f; T; t нарастания; t среза; +τ; -τ; коэф. заполнения (%), фаза |
| Измерение задержки | FRR, FRF, FFR, FFF, LRR, LRF, LFR, LFF |
| Дополнительные возможности | |
| Режим HISTORY | Сохранение с временными метками последних 63157 осциллограмм (дискретизация 1 ГГц, память 1,4 кБ/кан.) |
| Интерфейс | USB, LAN, опционально- GPIB |
| Автоустановка | В/дел, с/дел, параметры синхросигнала |
| Режим X-Y | Х – кан 1, 3; Y – кан 2, 4; разность фаз < 3° до 100 кГц |
| Логический анализ I2C,SPI,UART/RS232,CAN,LIN (ОПЦИЯ) | |
| Частота дискретизации | 500 МГц |
| Длина памяти | до 28 МБ/канал |
| Число каналов | 8 |
| Синхронизация | по фронту, по последовательности, по длительности импульса, по шинам I2C, SPI, UART/RS232, CAN, LIN |
| Порог срабатывания | TTL, CMOS, ECL, PECL, пользовательский (± 10 В) |
| Генератор функциональный (ОПЦИЯ) | |
| Формы сигналов | Синус, меандр, треугольник, импульс, постоянное напряжение, шум, кардио гауссовский импульс и экспонента нарастающая/ спадающая |
| Частотный диапазон | 1 мкГц ~ 25 МГц (Синус) 1 мкГц ~ 10 МГц (Прямоугольник, импульс) 1 мкГц ~ 300 кГц (Пила) 1 мкГц ~ 5 МГц (кардио, гауссовский и экспоненциальный) |
| Частота дискретизации | 125 МГц |
| Длина памяти | 16000 точек для произвольной формы |
| Разрешение | 1 мкГц |
| Разрядность ЦАП | 14 бит |
| Выходной уровень | 4 мВпик ~ 6 Впик (1 МОм) 2 мВпик ~ 3 Впик (50 Ом) |
| Погрешность установки | Частота: ±5*10-5; Амплитуда: ±10% |
| Постоянное смещение | ± 3 В (1 МОм); ± 1,5 В (50 Ом) |
| Скважность | 20 % ~ 80 % (для прямоугольника и импульса) |
| Симметрия | 0 % ~ 100 % (для пилы) |
| Общие характеристики | |
| ЖК-дисплей | Цветной (TFT) SVGA, диагональ 20 см, 8 × 14 дел (разреш. 800 х 480) |
| Напряжение питания | 100…240 В, 45…400 Гц (автовыбор); 50 ВА; кат. 2 |
| Рабочая температура | +10…+40°С; влажность ≤ 85% |
| Габариты | 352 х 224 х 112 мм |
| Масса | 6,2 кг |
Комплект поставки цифрового запоминающего осциллографа АКИП-4126/3A
| № | Наименование | Количество |
|---|---|---|
| 1 | Осциллограф цифровой АКИП-4126/3A | 1 |
| 2 | Шнур питания | 1 |
| 3 | Делитель 1:1/1: 10 | 4 |
| 4 | ПО EasyScope / АКИП (1 CD) | 1 |
| 5 | Кабель USB | 1 |
| 6 | РЭ | 1 |
| Характеристики | |
| Внесен в госреестр СИ | Да |
| Документы и сертификаты | |
| Номер в госреестре СИ | 58859-14 |
| Производитель | АКИП |
| Страна производитель | Россия |
| Гарантия (мес.) | 36 |
