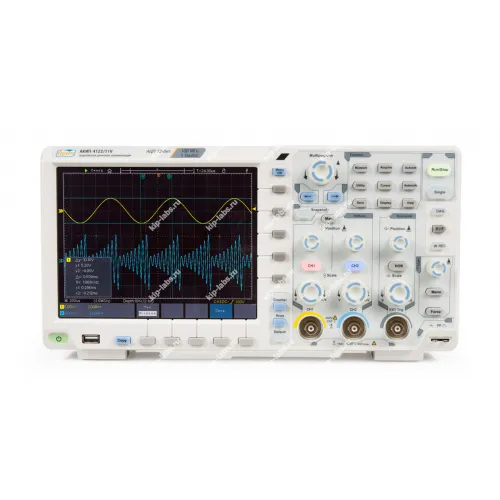

АКИП-4122/11V - Осциллограф цифровой запоминающий с тачскрином

Назначение и принцип: АКИП-4122/11V - Осциллограф цифровой запоминающий с тачскрином

Модель АКИП-4122/11V от АКИП представляет собой цифровой запоминающий осциллограф с тачскрином, предназначенный для визуализации и хранения временных форм электрических сигналов; при этом прибор рассчитан на эксплуатацию в лабораторных, сервисных и стендовых условиях.

Управление реализовано через сенсорный интерфейс, что облегчает ввод настроек и просмотр параметров; кроме того, устройство может интегрироваться с приборами из линейки радиоизмерительные приборы, а также применяться совместно с инструментами категории осциллографы.

Функциональные опции

На практике прибор выполняет стандартные операции по захвату и первичному анализу временных рядов, при этом сенсорный экран ускоряет настройку и навигацию по меню; при калибровке следует учитывать дискретность выборки для корректного прочтения результатов.

• сенсорный экран для непосредственной настройки и управления
• встроенная память для записи и последующего просмотра форм сигналов
• возможность сохранения и воспроизведения захваченных траекторий
• набор инструментов для визуального анализа временных и амплитудных характеристик

При эксплуатации полезно иметь в виду, что выбор режима сбора данных определяет точность последующих вычислений; тем самым правильный подбор методов усреднения и детектирования влияет на интерпретацию сигнала.

Сферы использования

В работе осциллограф применяют при разработке электронных устройств, в настройке и ремонте, а также в испытательных стендах; при этом прибор служит для отладки схем, контроля функционирования модулей и обучения техперсонала.

• лаборатории разработок и испытаний
• сервисные центры и мастерские
• производственные участки при контроле и наладке оборудования
• учебные лаборатории и курсы по электронике

В работе с осциллографом уместно обращать внимание на дискретность и методы отображения окон FFT, что позволяет корректно интерпретировать спектральные данные; нейтрально отметим, что вопросы самокалибровки и удалённого управления обсуждаются как сопутствующие аспекты.

Конструкция и принцип действия цифрового осциллографа АКИП-4122/11V с тачскрином (АКИП-4122/11V+TOUCH)

Серия АКИП-4122/7-12 предназначена для исследования форм сигналов и измерения их амплитудно-временных характеристик; приборы выполнены в компактном моноблоке настольного исполнения с питанием от сети переменного тока.

Принцип работы основан на высокоскоростном аналого-цифровом преобразовании входного сигнала, далее следует цифровая обработка с помощью микропроцессора и запись в память, что обеспечивает формирование отображаемой части сигнала на экране.

Осциллографы предоставляют визуальный контроль, автоматическую подстройку масштаба изображения и цифровое запоминание данных; при этом доступны цифровые и курсорные измерения амплитудных и временных параметров, а каждый канал выполняет независимую обработку и хранение сигналов.

Кроме базовых функций приборы допускают математические операции и частотный анализ (БПФ), а также документирование результатов с возможностью вывода на печать; при этом управление режимами возможно как вручную, так и дистанционно с внешнего компьютера.

К основным узлам устройства относятся: аттенюатор, блок нормализации сигналов, АЦП, ЦАП, микропроцессор, устройство управления, запоминающее устройство, усилитель, схема синхронизации, генератор развертки, блок питания и цветной ЖКИ; тем самым конструкция обеспечивает комплексную обработку входных сигналов.

Двухканальная схема АКИП-4122/11V включает цветной TFT-дисплей и рассчитана на анализ амплитудных и временных характеристик сигналов, подаваемых на входы прибора.

Отличительные особенности:

• Количество каналов: 2 (+ вход внеш. синхр EXT);
• Полосы пропускания: 100;
• Объем памяти 40 М (на канал);
• Макс. частота дискретизации: 500 МГц
• Автоматические измерения параметров (20 видов), курсорные измерения (ΔU; ΔT; 1/ΔT); функции математики (4): сложение, вычитание, умножение*, деление*;
• Сбор данных: выборка, пиковый детектор, усреднение, интерполяция (sin Х/x);
• Частотный анализ: БПФ, БПФ с.к.з. (на участке 1 кб, окна - 4 типа);
• Цифровые фильтры (ФВЧ, ФНЧ);
• Режимы растяжки окна (ZOOM), самописец X-Y, «по-кадровой» регистрации осциллограмм (запись и воспроизведение до 1000 кадров);
• Память: 100 осциллограмм, 8 профилей настроек;
• Интерфейс: USB 2.0, LAN для управления и сохранения данных;
• Выход для внешнего монитора (VGA);
• Цветной TFT-дисплей (20 см) с регулируемой яркостью.

Технические характеристики осциллографа АКИП-4122/11V

Комплект поставки АКИП-4122/11V
