Прямые поставки, Торги 44-ФЗ и 223-ФЗ, разные формы оплат: 30%|70%, 50%|50%, 100% постоплатаХит
- Производитель: АКИП
- Код товара: 12375
- Доступность: В наличии (Срок отгрузки: 5-10 дней)
- Оптовая цена: по запросу
-
Розничная цена:
118 470₽
- С учетом НДС
- Цена может отличаться, уточняйте у менеджеров
Прямые поставки, Торги 44-ФЗ и 223-ФЗ, разные формы оплат: 30%|70%, 50%|50%, 100% постоплата- Артикул: PP479

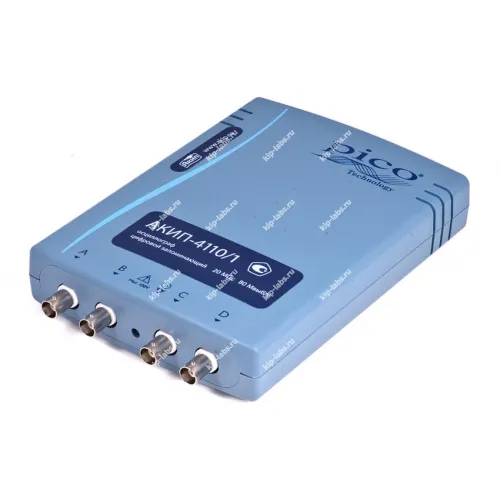

Описание модели: АКИП-4110/1 - USB-осциллограф цифровой запоминающий
АКИП-4110/1 - USB-осциллограф цифровой запоминающий. Устройство предназначено для захвата и последующего сохранения сигналов с целью их дальнейшего анализа; изделие выпускает АКИП.
Прибор подключается к персональному компьютеру через USB и управляется специализированным программным обеспечением, при этом ПО отображает осциллограммы и обеспечивает их запись; программная часть совместима с ПО из раздела осциллографы.
При необходимости аппарат поддерживает несколько режимов дискретизации, что позволяет выбирать режимы регистрации под конкретные задачи; дополнительно реализованы процедуры самокалибровки для поддержания стабильности измерений. Параметры дискретизации и процедуры калибровки соответствуют типовым требованиям для подобных приборов.
Преимущества
Ниже перечислены ключевые свойства, упрощающие эксплуатацию прибора.
- USB-интерфейс обеспечивает простое подключение к персональному компьютеру.
- Набор функций захвата и доступных триггерных режимов покрывает стандартные испытательные задачи.
- Компактный форм-фактор облегчает транспортировку и размещение на рабочем столе.
- Поддерживается совместимость с распространёнными средствами анализа сигналов.
- Интерфейс и управление реализованы так, чтобы сократить время подготовки к измерениям.
Область применения
- Лабораторные исследования и проведение стендовых испытаний.
- Сервисное обслуживание и ремонт электронных модулей и плат.
- Учебные занятия по электронике и схемотехнике.
- Полевые измерения при работе с лабораторным или промышленным оборудованием.
Описание цифрового запоминающего осциллографа АКИП-4110/1:
Осциллографы серии АКИП-4110 предназначены для наблюдения за формой и получения основных характеристик цифровых и аналоговых сигналов различной амплитуды. Это упрощает процесс отладки и ремонта широкого круга электронных устройств.
USB-осциллограф рассчитан на эксплуатацию в связке с ПК и функционирует только при наличии подключения по USB.
Отличительные особенности АКИП-4110/1:
- «3 в 1»: осциллограф, генератор, анализатор спектра
- Число вх. каналов: 2 или 4
- Полосы пропускания: 20 МГц
- Макс. частота дискретизации: до 250 МГц, эквивалентная до 10 ГГц
- Автоматические (26 параметров) и курсорные измерения (U; T)
- Быстрое преобразование Фурье (БПФ)
- Послесвечение, режим «покадровой» цифровой регистрации (запись/считывание до 1000 осциллограмм во внутренний буфер)
- Вход внешней синхронизации и выход генератора (АКИП-4110/2, АКИП-4110/3, АКИП-4110/4)
- Интерфейс USB, ПО под управлением ОС WIN XP, Vista, WIN 7, WIN 8 (кроме RT), WIN 10, Mac OS X и Linux.(32/ 64 битн.)
- Питание и управление по USB от внешнего ПК
- Масса 500 г
- Опробуйте возможности комплектного ПО Picoscope 6 до приобретения осциллографа (демо-режим): файлы.
Технические характеристики USB-осциллографа АКИП-4110/1:
| Параметр | Значения |
|---|---|
| Канал вертикального отклонения | |
| Полоса пропускания (-3 дБ) | 20 МГц (10 МГц для Коткл 50 мВ/дел.) |
| Число каналов | 4 |
| Коэффициент отклонения (Коткл) | 10 мВ/дел ... 20 В/дел, плавная регулировка |
| Погрешность установки Коткл | ±1% |
| Время нарастания, не более | <17,5 нс |
| Входное сопротивление | 1 МОм (±2%) / (20 ±2 пФ) |
| Максимальное входное напряжение | 100 Вср.кв. |
| Защита входа | ±200 В (DC+ACпик) |
| Канал горизонтального отклонения | |
| Коэффициент развертки (Кразв) | 100 нс ... 200 с/дел |
| Погрешность установки Кразв | ±50 ppm |
| Джиттер | Не более 10 пс |
| Режимы работы | Основной, окно, ZOOM окна, X-Y |
| Синхронизация | |
| Источники синхросигнала | Любой из доступных каналов |
| Расширенный запуск развертки | Фронт, пороговый (гистерезис), по длительности, по интервалу, отложенная, окно, логические условия |
| Режим запуска | Авто, ждущий, однократный, отсутствует |
| Аналого-цифровое преобразование | |
| Разрешение по вертикали | 12 бит (16 бит в режиме увеличения разрешения ERES) |
| Максимальная частота дискретизации (однократный сигнал) | 2 канала - 80 МГц 4 канала - 20 МГц |
| Эквивалентная частота дискретизации | - |
| Длина памяти (на канал /при объед.) | 8 МБ/ 32 МБ |
| Внутренний буфер | 0 ... 1000 осциллограм (запись и воспроизведение) |
| Интерполяция | линейная, sin x|x |
| Режимы сбора данных | Выборка, послесвечение, цифровой самописец |
| Курсорные измерения | |
| Функции | ΔU, ΔT, 1/ΔT |
| Автоматическое измерение | |
| По вертикали | Пик-пик, амплитуда, максимальное, минимальное, "высокий" уровень, "низкий" уровень, среднее, среднеквадратическое, выбросы на вершине и в паузе |
| По горизонтали | Частота, период, время нарастания и спада, +/- ширина импульса, +/- скважность, задержка |
| Анализатор спектра | |
| Диапазон входных частот | 0 ... 20 МГц |
| Количество точек (интервал) | 1.048.576 |
| Индикация спектрограммы | Амплитуда, удержание пика, среднее значение |
| Тип окна наблюдения | Прямоугольное, треугольное, гауссовское, Блэкмана, фон Хана, Хэмминга, с плоской вершиной, Блэкмана-Харриса |
| Декодирование | |
| Формат данных | CAN Bus, I2C, SPI, UART |
| Общие характеристики | |
| Источник питания | От внешнего ПК (по шине USB), 200 мА |
| Интерфейс | USB 2.0 (совместимый с USB 1.1) |
| Системные требования к ПК (мин.) | Процессор класса Pentium II (или выше), ОС - MS Windows XP/ Vista/ Win 7, ОЗУ 64/512 Мб/ 1 Gb (32-bit или 64-bit XP/Vista/ Win 7) -30 Мб для ПО, порт USB 1.1 |
| Рабочие условия | Температура: +5 °C … +45 °C Влажность: 5% ... 80% при +25 °C(без образования конденсата) |
| Габаритные размеры | 200 х 140 х 35 |
| Масса | 0,5 кг |
Комплект поставки осциллографа АКИП-4110/1:
| Наименование | Количество |
|---|---|
| Цифровой запоминающий USB-осциллограф АКИП-4110/1 | 1 |
| Пробник | 4 |
| Кабель USB 2.0 | 1 |
| Программное обеспечение | 1 |
| Руководство по эксплуатации | 1 |
| Характеристики | |
| Внесен в госреестр СИ | Нет |
| Документы и сертификаты | |
| Производитель | АКИП |
| Страна производитель | Россия |
| Гарантия (мес.) | 60 |
