- Производитель: Pico Technology
- Код товара: 13067
- Доступность: В наличии (Срок отгрузки: 2-3 дня)
- Оптовая цена: по запросу
-
Розничная цена:
109 560₽
- С учетом НДС
- Цена может отличаться, уточняйте у менеджеров
Прямые поставки, Торги 44-ФЗ и 223-ФЗ, разные формы оплат: 30%|70%, 50%|50%, 100% постоплата- Артикул: 4225A

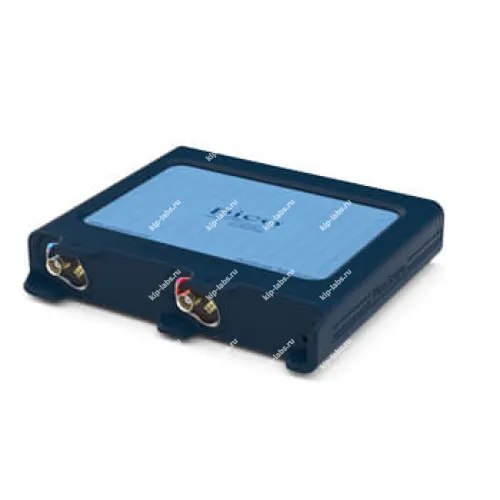

Назначение и принцип: Осциллограф автомобильный PicoScope 4225A
Прибор поставляется в базовой комплектации - в упаковке находится только сам осциллограф, при этом все дополнительные принадлежности для выполнения измерений приобретаются отдельно; изделие разработано компанией Pico Technology.
В работе осциллографы PicoScope регистрируют параметры автомобиля, которые не всегда доступны при применении стандартных автомобильных сканеров и мотор-тестеров. Это делает устройство пригодным для всесторонней диагностики и для поиска плавающих неисправностей; дополнительно, представленные сигналы помогают выявлять редкие и нерегулярные отклонения.
При эксплуатации полезно учитывать дискретность измеряемых сигналов, при этом самокалибровка остаётся обычной процедурой для поддержания корректности показаний.
Функциональные опции
Устройство отображает расширенный набор сигналов электронных систем автомобиля, что позволяет последовательно анализировать поведение цепей в различных режимах работы; на практике это упрощает сопоставление динамики сигналов и выявление причин нестабильности.
Сферы использования
При эксплуатации прибор применяют для комплексной проверки узлов и систем автомобиля. В работе он особенно полезен при отработке гипотез о плавающих неисправностях и при верификации сложных электрических и электронных цепей.
Технические характеристики PicoScope 4225A:
| Параметр | Значение |
|---|---|
| Каналы | 2 |
| Вертикальное разрешение | 12 бит (16 бит в режиме расширенного разрешения) |
| Точность работы с пост. током | ±1% полной шкалы (2% в диапазоне 50 мВ) |
| Чувствительность | От 10 мВ/деление до 40 В/деление |
| Диапазон входных значений (полная шкала) | От ±50 мВ до ±200 В в 12 диапазонах |
| Входное сопротивление | 1 МОм в параллельном подключении с 24 пФ |
| Тип входа | Дифференциальный несимметричный разъем PicoBNC+ |
| Входное соединение | Программный выбор между перем./пост. током |
| Защита от перегрузки входа по напряжению | ±250 В (пост. + перем. ток, пик) |
| Память буфера | 250 млн замеров, делится между активными каналами |
| Буфер осциллограмм | До 10 000 осциллограмм |
| Диапазоны временных интервалов | От 5 нс/деление до 5000 с/деление |
| Ширина полосы | 20 Мгц (10 МГц в диапазоне ±50 мВ) |
| Максимальная частота опроса (одно измерение) Использование 1 канала Использование 2 каналов Использование 3 или 4 каналов | 400 млн замеров/с 200 млн замеров/с 100 млн замеров/с |
| Триггеры | |
| Источник | Любой входной сигнал |
| Простые триггеры | Авто, повтор, однократный, отсутствует |
| Сложные триггеры | Нарастающий фронт, спадающий фронт, фронт с гистерезисом, ширина импульса, короткий импульс, падение уровня, оконный, логический |
| Максимальная задержка перед триггером | До 100% длительности захвата |
| Максимальная задержка после триггера | До 4 миллиардов замеров |
| Анализатор спектра | |
| Частотный диапазон | От постоянного тока до 20 МГц |
| Режимы отображения | Размах, сохранение пиков, среднее |
| Условия уксплуатации | |
| Диапазон температуры при эксплуатации | От 0 °C до 40 °C (от 15 °C до 30 °C для указанной точности) |
| Диапазон влажности при эксплуатации | От 5% до 80% отн. влажности, без конденсации |
| Диапазон температуры при хранении | От -20 °C до +60 °C |
| Диапазон влажности при хранении | От 5% до 95% отн. влажности, без конденсации |
| Общие характеристики | |
| Подключение к ПК | USB 3.0 (совместимо с USB 2.0) |
| Требования к питанию | Питание от USB-порта |
| Соответствие нормативам | Соответствует FCC (ЭМС), CE (ЭМС и низковольтные устройства), RoHS |
| Габариты | 190 x 160 x 40 мм |
| Вес | <900 г |
Комплект поставки автомобильного осциллографа:
| № | Наименование | Количество |
|---|---|---|
| 1 | Осциллограф автомобильный PicoScope 4225A | 1 |
| Характеристики | |
| Внесен в госреестр СИ | Нет |
| Документы и сертификаты | |
| Производитель | PicoTechnology |
| Страна производитель | Великобритания |
| Гарантия (мес.) | 24 |
