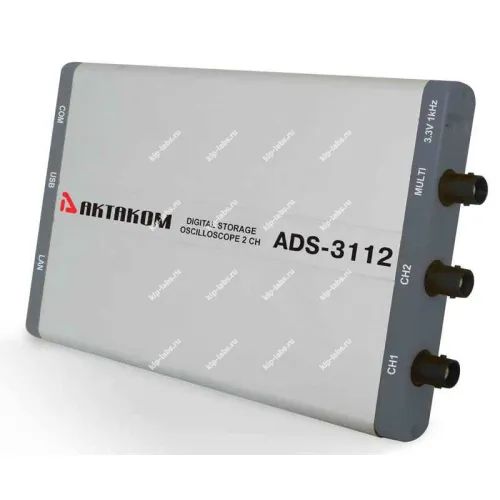

Описание модели: ADS-3112 Двухканальный USB осциллограф - приставка
ADS-3112 представляет собой двухканальную USB-приставку для регистрации электрических сигналов, которую выпускает Актаком. Прибор рассчитан на работу в связке с персональным компьютером.
Интерфейс USB обеспечивает простое подключение к ПК, при этом упрощается передача данных и последующая обработка осциллограмм; подробную информацию можно найти в разделе осциллографы. Также это упрощает интеграцию в стандартные программные среды для анализа сигналов.
Конструкция ориентирована на двухканальные измерения, что позволяет одновременно записывать и сопоставлять пару сигналов. Это удобно при сравнительном контроле и анализе взаимодействия каналов.
При необходимости устройство быстро подготавливается к работе. Это делает его удобным для типовых задач и учебных практикумов.
Преимущества
- наличие двух входных каналов для одновременного контроля сигналов;
- компактный USB-фактор формы, упрощающий размещение и переноску;
- простое подключение к ПК и лёгкая интеграция в лабораторную или сервисную среду;

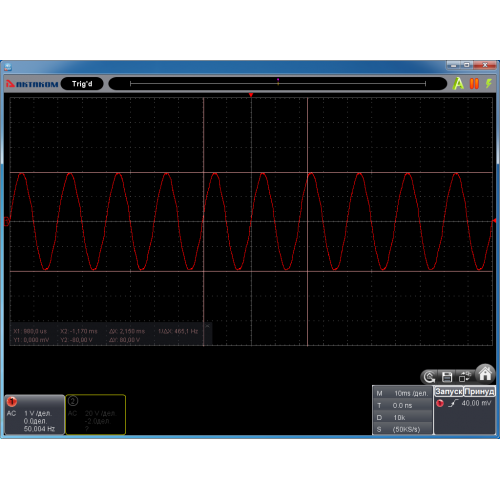

- удобство записи и просмотра осциллограмм через прикладное программное обеспечение;
- портативность, обеспечивающая удобство при выездных измерениях.
Область применения
Устройство применяют в лабораторных исследованиях и при наладке электронной аппаратуры, при этом оно встречается и в сервисном ремонте. Кроме того, прибор используют в образовательных практикумах и при отладке встраиваемых систем и тестировании аналогово-цифровых интерфейсов.
Описание двухканального USB осциллографа ADS-3112:
Осциллографы цифровые серии ADS-3062/3112 - это первые цифровые USB осциллографы с глубиной записи 10 миллионов точек на канал.
Осциллографы имеют поплосу пропускания 60 или 100 МГц при большой частоте дискретизации до 1 Гвыб/с (500 Мвыб/с для ADS-3062). Отличительной чертой данных моделей является ультратонкий (вего 18 мм) корпус. Цифровые осциллографы серии ADS-3062/3112 функционально схожи с серией цифровых осциллографов Актаком ADS-2ххxM и ADS-2хххMV. Кроме USB интерфейса который имеется во всех моделей данной серии, приборы с индексом L (ADS-3062L и ADS-3112L) имеют LAN интерфейс.
Гарантийный срок: 14 месяцев
Отличительные особенности USB осциллографа:
- 2-х канальный осциллограф- приставка к ПК.
- Полоса пропускания 100 МГц,
- Разрешение 8 бит.
- Дискретизация 1 Гвыб/сек (500 Мвыб/с на канал).
- Коэф.отклонения 5 мВ/дел - 5 В/дел.
- Коэф. развертки 2 нс/дел - 100 с/дел.
- Глубина записи 10 М точек.
- Макс. вх. напряжение 40 В.
- Вх.импеданс 1 МОм||10 пФ.
- 20 автоизмерений,
- Интерфейсы USB 2.0.
- Питание от USB или сетевой адаптер
Технические характеристики ADS-3112 :
| Параметр | Значение | ||
|---|---|---|---|
| Полоса пропускания | 100 MГц | ||
| Количество каналов | 2 + внешний запуск | ||
| Регистрация | Режим | Обычный, пиковый детектор, усреднение | |
| Максимальная дискретизация (реальное время) | 1 Гвыб/сек | ||
| Вход | Связь по входу | закрытый | |
| Входной импеданс | 1 MΩ±2% в параллель 10 пФ±5 пФ | ||
| Учет ослабления пробников | 1X, 10X, 100X, 1000X | ||
| Максимальное входное напряжение | 40 Вп-п (DC + AC пик-пик) | ||
| Ограничение полосы пропускания | полный диапазон | ||
| Изолированность каналов | 50 Гц: 100 : 1; 10 МГц: 40 : 1 | ||
| Задержка между каналами (типичное) | 150 пс | ||
| Интерполяция | (sin x)/x | ||
| Глубина записи | 10 M точек | ||
| Коэффициент развертки | 2 нс/дел ~ 100 с/дел, с шагом 1~2~5 | ||
| Погрешность времени выборки и времени задержки | ±100 ppm | ||
| Погрешность измерения интервалов (DC~100 МГц) | однократный сигнал: ±(время выборки + 100ppm × измеренное значение + 0.6нс) усреднение >16: ±(время выборки + 100ppm × измеренное значение + 0.4нс) | ||
| Параметры вертикальной системы | АЦП | 8 бит | |
| Вертикальное отклонение | 5 мВ/дел ~ 5 В/дел | ||
| Полоса пропускания для аналогового периодического сигнала | 100 МГц | ||
| Полоса пропускания для однократного сигнала | Полный диапазон | ||
| Низкочастотный предел | ≥5 Гц ( на входе, закрытый вход, -3dB) | ||
| Время нарастания (60 МГц) | ≤3.5 нс (типичное) | ||
| Погрешность коэффициент усиления | ±3% | ||
| Погрешность коэффициент усиления (усреднения) | Усреднение по 16 регистрациям: ±(3% + 0.05 дел) | ||
| Измерения | Курсорные | ΔV и ΔT между курсорами | |
| Автоматические | Vpp, Vmax, Vmin, Vtop, Vbase, Vamp, Vavg, Vrms, Overshoot, Preshoot, Freq, Period, Rise Time, Fall Time, DelayA→B, DelayA→B¯, +Width, -Width, +Duty, -Duty | ||
| Математические операции | +, -, *, /, FFT | ||
| Фигуры Лиссажу | Диапазон | Полный | |
| Сдвиг фаз | ±3 градуса | ||
| Система запуска | Режим запуска | Однократный, обычный, авто | |
| Тип запуска | Запуск по фронту, запуск по длительности импульса, запуск по видеосигналу, запуск по скорости нарастания, поочередный запуск | ||
| Запуск по видеосигналу | NTSC, PAL и SECAM | ||
| Диапазон установки уровня запуска | ±5 делений от центра экрана | ||
| Интерфейс | USB 2.0 | ||
| Входы/выходы | Вход/выход синхронизации и внешнего запуска или выход модуля Годен/Негоден, выход для компенсации пробника ( 5 В /1 кГц) | ||
| Питание | от USB порта или сетевой адаптер 5 В / 1А | ||
| Потребляемая мощность | менее 5 Вт | ||
| Габаритные размеры | 190 мм × 120 мм × 18 мм (Д*В*Г) | ||
| Вес | около 260 гр | ||
Комплект поставки ADS-3112:
| № | Наименование | Количество |
|---|---|---|
| 1. | Четырехканальный USB осциллограф - приставка ADS-3112 | 1 |
| 2. | USB-кабель | 1 |
| 3. | Осциллографический щуп | 2 |
| 4. | Программное обеспечение* | 1 |
| 5. | Руководство по эксплуатации (краткая инструкция) | 1 |
| 6. | Упаковочная тара | 1 |
| Характеристики | |
| Внесен в госреестр СИ | Нет |
| Документы и сертификаты | |
| Производитель | Актаком |
| Страна производитель | Россия |
| Гарантия (мес.) | 14 |
