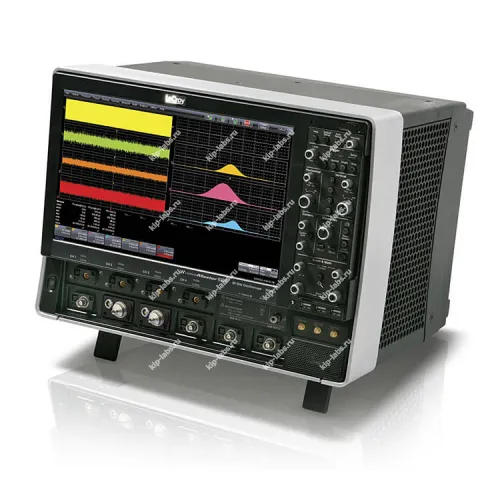

Осциллограф цифровой запоминающий WM 806Zi-B-R

Кратко о модели: Осциллограф цифровой запоминающий WM 806Zi-B-R

Прибор WM 806Zi-B-R применяется для захвата и первичной обработки электрических сигналов различных форм; конструкция рассчитана для работы как в лабораторных, так и в производственных условиях, при этом изготовитель - Teledyne LeCroy.

Осциллограф реализует цифровую запись и сохранение измеренных данных для последующего анализа. За счёт этого устройство входит в семейство осциллографы и находит применение в диагностике и тестировании электроники.

Ключевые особенности

Прибор сочетает в себе функции цифровой регистрации и набор аналитических инструментов для обработки сигналов, что позволяет ускорить обнаружение и исследование аномалий; при этом в ряде задач уместна запись с заданной дискретностью.

• Запись цифровых сигналов с последующим их сохранением для анализа.
• Набор измерительных средств и возможностей для математической обработки входных сигналов.
• Удобный интерфейс управления и визуализации данных.
• Возможность подключения к внешним системам передачи и обмена данными.
• Исполнение, адаптированное для использования в лабораториях и на производстве.

Где применяется

Прибор используют при наладке электронных схем и в лабораторных исследованиях. Благодаря этому он позволяет быстро фиксировать и документировать кратковременные или нестабильные события.

Устройство востребовано инженерами по отладке, сервисными специалистами и в учебных лабораториях; при этом уместность опций самокалибровки и интерфейсов, например RS-232C, зависит от конкретных требований и условий эксплуатации.

Краткое описание цифрового запоминающего осциллографа WM 806Zi-B-R

• Полосы пропускания: 4 ГГц, 6 ГГц, 8 ГГц, 13 ГГц, 16 ГГц, 20 ГГц, 25 ГГц, 30 ГГц
• Количество каналов: 4
• Макс. частота дискретизации: 80 ГГц
• Макс. объем памяти: 512 МБ
• Входные сопротивления: 50 Ом и 1 МОм
• Технология X-Stream II – скорость измерений до 750000 в секунду
• Режим запуска TriggerScan для аппаратного поиска редко повторяющихся аномалий по параллельным условиям запуска
• Скорость передачи данных на внешний компьютер 325 Мб/сек (опция LSIB)
• Режимы WaveStream (скорость обновления дисплея 2500 осциллограмм/сек) и WaveScan (программный поиск аномалий)
• Расширенная математика, автоизмерения, статистика, тренды
• Поддержка анализа низко- и высокоскоростных (опция) потоков последовательных данных
• Цветной сенсорный ЖКИ (39 см), поддержка второго внешнего сенсорного монитора для расширения рабочего стола
• Поддержка пробников всех типов: пассивных, активных, дифференциальных, высоковольтных, токовых, логических

Комплект поставки
