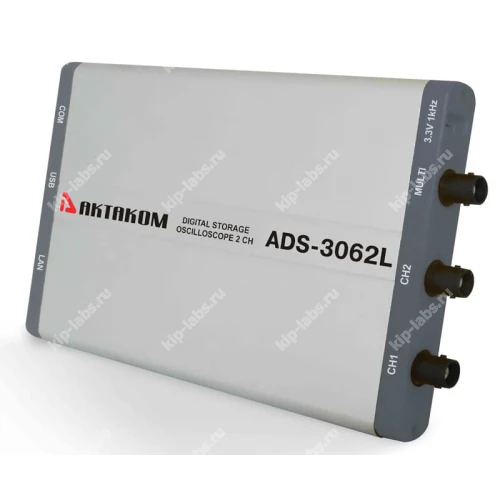

ADS-3062 Двухканальный USB осциллограф - приставка

  • Производитель: Актаком
  • Код товара: 12500
  • Доступность: В наличии
  • 2551₽

  • С учетом НДС 2551₽
Работаем с юридическими лицами, бюджетными организациями, ИП
 Нашли дешевле?

  • Артикул: ADS-3062

Описание двухканального USB осциллографа ADS-3062:

Осциллографы цифровые серии ADS-3062/3112 - это первые цифровые USB осциллографы с глубиной записи 10 миллионов точек на канал.

Осциллографы имеют поплосу пропускания 60 или 100 МГц при большой частоте дискретизации до 1 Гвыб/сек (500 Мвыб/сек для ADS-3062). Отличительной чертой данных моделей является ультратонкий (вего 18 мм) корпус. Цифровые осциллографы серии ADS-3062/3112 функционально схожи с серией цифровых осциллографов Актаком ADS-2ххxM и ADS-2хххMV. Кроме USB интерфейса который имеется во всех моделей данной серии, приборы с индексом L (ADS-3062L и ADS-3112L) имеют LAN интерфейс

Технические характеристики USB осциллографа ADS-3062:

ХарактеристикиЗначение
Полоса пропускания60 MГц
Количество каналов2 + внешний запуск
РегистрацияРежимОбычный, пиковый детектор, усреднение
Макс. дискретизация (реальное время)500 Mвыб/сек (250 Mвыб/сек - 2 канала)
ВходСвязь по входузакрытый
Входной импеданс1 MΩ±2% в параллель 10 пФ±5 пФ
Учет ослабления пробников1X, 10X, 100X, 1000X
Максимальное входное напряжение40 Вп-п (DC + AC пик-пик)
Ограничение полосы пропусканияполный диапазон
Изолированность каналов50 Гц: 100 : 1
10 МГц: 40 : 1
Задержка между каналами (типичное)150 пс

Интерполяция(sin x)/x
Глубина записи10 M точек
Коэффициент развертки5 нс/дел ~ 100 с/дел, с шагом 1~2~5
Погрешность времени выборки и времени задержки±100 ppm
Погрешность измерения интервалов (DC~100 МГц)однократный сигнал: ±(время выборки + 100ppm × измеренное значение + 0.6нс)
усреднение >16: ±(время выборки + 100ppm × измеренное значение + 0.4нс)
Параметры вертикальной системыАЦП8 бит
Вертикальное отклонение5 мВ/дел ~ 5 В/дел
Полоса пропускания для аналогового периодического сигнала60 МГц
Полоса пропускания для однократного сигналаПолный диапазон
Низкочастотный предел≥5 Гц ( на входе, закрытый вход, -3dB)
Время нарастания (60 МГц)≤5.8 нс (типичное)
Погрешность коэф.усиления±3%
Погрешность коэф.усиления (усреднения)Усреднение по 16 регистрациям:
±(3% + 0.05 дел)
ИзмеренияКурсорныеΔV и ΔT между курсорами
АвтоматическиеVpp, Vmax, Vmin, Vtop, Vbase, Vamp, Vavg, Vrms, Overshoot, Preshoot, Freq, Period, Rise Time, Fall Time, DelayA→B, DelayA→B¯, +Width, -Width, +Duty, -Duty
Математические операции+, -, *, /, FFT
Фигуры ЛиссажуДиапазонПолный
Сдвиг фаз±3 градуса
Система запуска
Режим запуска
Однократный, обычный, авто
Тип запуска
Запуск по фронту, запуск по длительности импульса, запуск по видеосигналу, запуск по скорости нарастания, поочередный запуск
Запуск по видеосигналуNTSC, PAL и SECAM
Диапазон установки уровня запуска±5 делений от центра экрана
Интерфейс
USB 2.0, LAN
Входы/выходы
Вход/выход синхронизации и внешнего запуска или выход модуля Годен/Негоден, выход для компенсации пробника ( 5 В /1 кГц)
Питание
от USB порта - без использования LAN; сетевой адаптер 5 В / 1А - при использовании LAN
Потребляемая мощность
менее 5 Вт
Габаритные размеры 190 мм × 120 мм × 18 мм (Д*В*Г)
Вес
около 260 гр

Стандартная комплектация USB осциллографа ADS-3062:

  • прибор
  • осциллографические щупы – 2 шт.
  • сетевой кабель
  • сетевой адаптер
  • USB кабель для подключения к ПК
  • Чехол
  • руководство по эксплуатации (краткая инструкция)
  • Программное обеспечение Aktakom DSO-SoftV Программное обеспечение для портативных осциллографов
Характеристики
Внесен в госреестр СИ Нет
Документы и сертификаты
Производитель Актаком
Страна производитель Россия
Гарантия (мес.) 14
