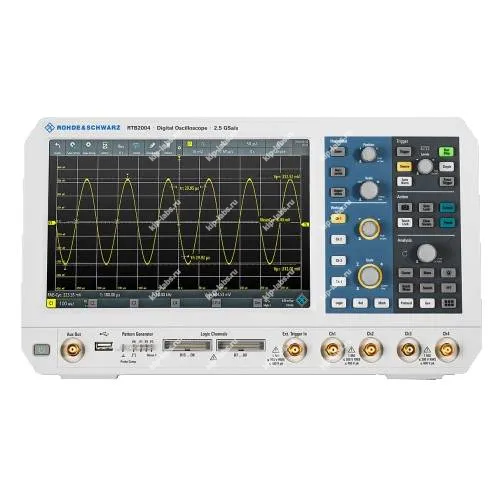

Цифровой осциллограф Rohde & Schwarz RTB2K-302

Кратко о модели: Цифровой осциллограф Rohde & Schwarz RTB2K-302

Модель от Rohde Schwarz объединяет десятикратное преимущество по ключевым параметрам (10‑разрядный АЦП, память 10 млн отсчетов и 10,1" сенсорный дисплей) и концепцию «умного» управления, при этом она ориентирована на лабораторные задачи в университетах, на стадию отладки встраиваемых систем на этапе разработки, а также на использование в службах производства и сервисного обслуживания.

Большой 10,1" экран с разрешением 1280 × 800 и емкостной сенсорной панелью обеспечивает быструю навигацию по элементам интерфейса, а сенсорные жесты, похожие на работу со смартфоном, упрощают масштабирование, перемещение и настройку осциллограмм; дополнительно модель можно отнести к категории осциллографы.

Вертикальное разрешение 10 бит

В устройстве применён 10‑разрядный аналого‑цифровой преобразователь, который даёт почти четырехкратное улучшение разрешения по сравнению со стандартными 8‑битными АЦП, что позволяет фиксировать более тонкие детали сигнала; за счёт этого осциллограммы становятся нагляднее при анализе сложных переходных процессов.

Память: 10 млн/канал и 20 млн в режиме чередования

Каждый активный канал получает доступ к 10 млн отсчетов, а при использовании режима чередования суммарно доступно 20 млн отсчетов; благодаря этому возможно захватывать более длинные фрагменты сигналов и получать более подробные результаты анализа.

Многофункциональность прибора

R&S RTB2000 сочетает в себе функции осциллографа, логического анализатора, анализатора протоколов, генератора тестовых сигналов и цифрового вольтметра; при этом в приборе предусмотрены отдельные режимы для частотного анализа, тестирования по маске и длительного захвата данных, что упрощает отладку различных электронных систем и помогает сохранять вложения в оборудование.

Чувствительность 1 мВ/дел и низкий собственный шум

Осциллограф способен работать с чувствительностью до 1 мВ/дел с реальной передачей отсчетов по всей полосе измерения, а не за счёт программного усреднения или ограничения полосы, что обеспечивает корректное отображение слабых сигналов; при этом низкий уровень собственных помех достигается за счёт малошумящих входных каскадов и применяемых АЦП.

Сегментированная память: до 160 млн отсчетов (опция R&S RTB-K15)

Опция сегментированной памяти позволяет сохранять длинные интервалы наблюдения с переменным размером сегмента от 10 тыс. до 10 млн отсчетов и суммарным объёмом до 160 млн отсчетов, что полезно при захвате протокольных сигналов с паузами передачи; таким образом возможно получение более 13 000 связанных записей для последующего анализа.

В режиме архива предыдущие выборки остаются доступны для дополнительного анализа и могут использоваться совместно с функциями тестирования по маске, быстрыми измерениями и БПФ.

Высокая частота дискретизации

Прибор обеспечивает частоту дискретизации до 2,5 млрд отсчетов/с и при этом способен работать с памятью объёмом до 20 млн отсчетов, поэтому важные фрагменты сигнала фиксируются с требуемой точностью даже на длительных последовательностях; в итоге это даёт преимущество при анализе переходных процессов и последовательных протоколов передачи данных.

Для практической работы доступны услуги по консультации и поддержке - приобрести осциллограф Rohde & Schwarz RTB2K-302 и получить консультацию специалистов можно в нашем магазине, по телефону или через форму обратной связи и онлайн‑консультанта.

Для удобства эксплуатации предусмотрены стандартные средства калибровки и типовые интерфейсы управления; такие нейтральные рамки облегчают интеграцию прибора в существующие тестовые стенды.

Ключевые особенности

• 10‑разрядный АЦП - почти 4× по сравнению с 8‑битными преобразователями;
• 10,1" сенсорный дисплей с разрешением 1280 × 800 пикселей;
• Память 10 млн отсчетов на канал, 20 млн в режиме чередования;
• Чувствительность до 1 мВ/дел при полной полосе измерения;
• Опция R&S RTB-K15: сегментированная память до 160 млн отсчетов;
• Частота дискретизации до 2,5 млрд отсчетов/с;
• Встроенные режимы: логический анализатор, анализ протоколов, генератор сигналов, цифровой вольтметр, тестирование по маске и частотный анализ.

Где применяется

• Лабораторные занятия и исследовательские работы в университетах;
• Отладка встраиваемых систем на этапе разработки;
• Испытательные и наладочные участки производства;
• Сервисное обслуживание и диагностика электронных устройств.

Технические характеристики осциллографа Rohde & Schwarz RTB2K-302
