Имитатор сигналов ГНСС ГЛОНАСС/GPS/GALILEO/SBAS GSG-5

Назначение и принцип: Имитатор сигналов ГНСС ГЛОНАСС/GPS/GALILEO/SBAS GSG-5

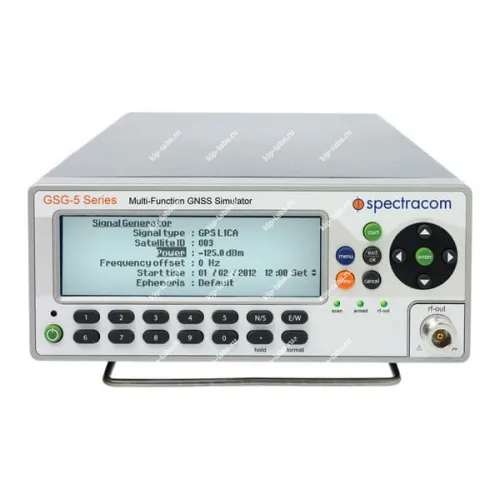

Устройство GSG-5 предназначено для генерации радиочастотных навигационных сигналов спутниковых навигационных систем ГЛОНАСС, GPS, Galileo и широкозонной дифференциальной подсистемы SBAS. Производитель - Spectracom.

Функциональные опции

Набор функционала GSG-5 типичен для приборов класса генераторов сигналов, что упрощает выбор при формировании стендовых комплексов; в частности устройство органично вписывается в задачи по тестированию приемников в рамках генераторы сигналов.

• Четырехканальный универсальный генератор/имитатор сигналов GPS с опцией добавления каналов ГЛОНАСС и GALILEO;
• Поддержка формирования сигналов в диапазоне L1 (1539 – 1627 МГц) с возможностью работы в диапазоне E1 (опция);
• Диапазон выходного уровня от – 65 до -160 дБм; разрешение 0,1 дБм; погрешность установки ±1 дБм;
• Встроенные готовые сценарии для проведение типовых тестов;
• Функции имитации помех, при этом предусмотрен генератор белого шума для проверки чувствительности приемников;
• Выход стандартного сигнала синхронизации 1PPS;
• Интерфейсы для входа и выхода опорной частоты 10 МГц;
• Разъём для внешней синхронизации;

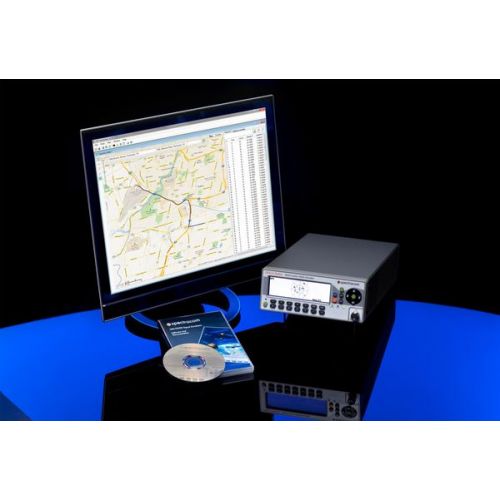

• ПО StudioView для создания и редактирования сценариев тестирования с возможностью визуального построения траекторий на картах Google;
• Ограничения сигналов GPS и ГЛОНАСС: по высоте 18240 м, по ускорению 4g, по скорости 515 м/с, рывок 20 м/с³;
• Интерфейсы Ethernet, GPIB и USB;
• Габариты 290x90x395 мм, масса 2,7 кг.

На практике при калибровке и при эксплуатации удобно учитывать наличие внешней опорно-частотной синхронизации и дискретность настройки выходного уровня; такие особенности упрощают интеграцию прибора в существующие стендовые решения.

Сферы использования

При эксплуатации GSG-5 применяют для стендовых и лабораторных испытаний навигационного оборудования, при этом он годится для проверки устойчивости и чувствительности приемников в разнообразных сценариях. На практике прибор используют также для отладки алгоритмов позиционирования и тестирования систем помехозащищённости.

Технические характеристики имитатора сигналов ГНСС ГЛОНАСС/GPS/GALILEO/SBAS GSG-5:

• Число каналов 4 - GSG-5; 32 - GSG-62 ; 48 - GSG-63; 64 - GSG-64
• Формат передачи данных GPS, 50 бит/с; ГЛОНАСС, 50 бит/с SBAS WAAS, EGNOS, GAGAN, MSAS, LUCH
• Выходной уровень -65 … -160 дБм; точность ±1,0 дБм
• Паразитная передача < -40 дБн
• Гармоники < -40 дБн
• Выход ОГ BNC, 10 МГц синус, амплитуда 1 Вскз на нагрузке 50 Ом
• Выход 1-PPS стандартный импульсный выход 1 Гц (длительность 200 мс, джиттер 1 нс); уровень сигнала: 0…+2 В (на нагр. 50 Ом); уход частоты в реж. “удержание

Комплект поставки имитатора сигналов ГНСС ГЛОНАСС/GPS/GALILEO/SBAS GSG-5:
