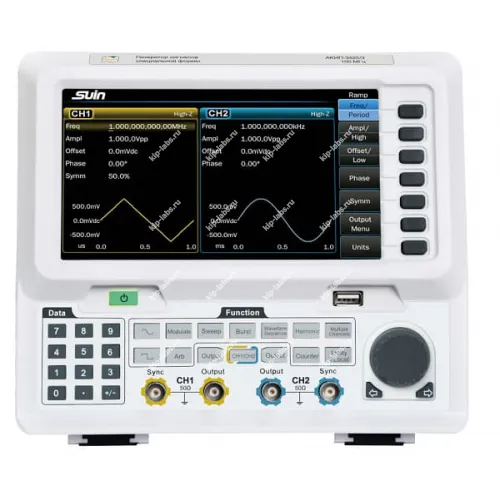

АКИП-3425/2 - Генератор сигналов специальной формы

Назначение и принцип: АКИП-3425/2 - Генератор сигналов специальной формы

АКИП-3425/2 - устройство формирования нестандартных сигналов

АКИП-3425/2, выпускаемый АКИП, применяют для создания и выдачи электрических сигналов нестандартной формы в ходе измерений и испытаний. При этом прибор обеспечивает управляемость и повторяемость параметров выходного сигнала.

Методика формирования, свойственная генераторы сигналов, базируется на программируемой последовательности параметров и согласованной аналоговой обработке, что позволяет задавать широкий набор форм; при интеграции и калибровке учитывают наличие стандартных интерфейсов (например, RS-232C).

На практике дискретность задания форм и наличие интерфейсов упрощают встраивание прибора в комплексные системы; это типичное обстоятельство при построении автоматизированных стендов.

Функциональные опции

• Возможность программно формировать выходной сигнал произвольной формы.
• Подстройка амплитуды и постоянного смещения для точной установки уровня сигнала.
• Установка длительности импульсов и интервалов повторения (скважность).
• Поддержка внешней синхронизации и триггерного запуска для согласованных испытаний.
• Стабильная повторяемость выходных характеристик, важная при серийном тестировании и отладке.
• Встраивание в автоматизированные испытательные стенды и системы управления.

Сферы использования

• На практике применяется в лабораторных исследованиях и при отладке электронных плат и модулей.
• В работе используется на серийных стендах контроля качества при проверке модулей и плат.
• При эксплуатации включают в состав телекоммуникационных и радиоэлектронных испытательных комплексов.
• Применяют в автомобильной и авиационной электронике для воспроизведения нештатных сигналов.

Описание генератора сигналов специальной формы АКИП-3425/2:

Прямой цифровой синтез (DDS). Режим формирования сигнала произвольной формы с дискретизацией до 125 МГц. Встроенные сигналы специальной формы (165 видов). Формирование выходного сигнала путем задания гармоник. Формирование псевдослучайной двоичной последовательности (PRBS) до 60 Мбит/с. Опциональный IoT интерфейс – встроенный модуль LoRa, диапазон частот 398 - 525 МГц. Опциональный внешний усилитель мощности до 8 Вт.

Технические характеристики:
