Прямые поставки, Торги 44-ФЗ и 223-ФЗ, разные формы оплат: 30%|70%, 50%|50%, 100% постоплата- Артикул: АКИП-3422/2
Назначение и принцип: АКИП-3422/2 - Генератор сигналов многофункциональный
Генератор сигналов АКИП-3422/2 предназначен для формирования и выдачи эталонных и контрольных волн при лабораторных измерениях и сервисном обслуживании; при этом прибор рассчитан на регулярную эксплуатацию инженерами и техническим персоналом.
В работе устройство подключают к испытательным стендам и применяют в роли опорного источника сигналов, что делает его полезным в задачах, где задействуют оборудование из раздела генераторы сигналов и устройства категории радиоизмерительные приборы.
При калибровке обращают внимание на стабильность амплитуды и частоты, что позволяет поддерживать повторяемость измерений; при эксплуатации возможна дискретная настройка параметров и использование стандартных интерфейсов связи, например RS-232C.
Функциональные опции
- формирование сигналов различных форм волны (синус, прямоугольник, треугольник, импульс);
- регулировка частоты и амплитуды в широком диапазоне;
- изменение скважности и фазы выходного сигнала;
- возможность внешней синхронизации и управления параметрами;
- предусмотрены режимы модуляции и программируемые последовательности.
Сферы использования
На практике АКИП-3422/2 применяют при наладке и проверке радиоэлектронной аппаратуры, а также в лабораторных исследованиях и сервисных центрах; при этом прибор используют и как автономный генератор, и как элемент автоматизированных тестовых комплексов.
В работе устройство уместно для испытаний приемопередающей техники, калибровки измерительных каналов и контроля качества ремонта. При эксплуатации его часто сопрягают с измерительными осциллографами и анализаторами спектра.
Конструкция и возможности АКИП-3422/2

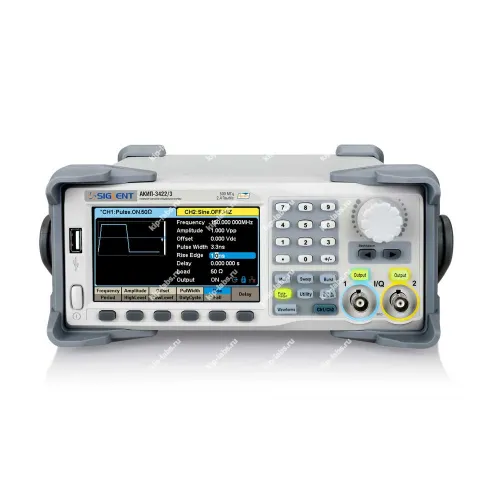

Генератор сигналов специальной формы АКИП-3422/2 - универсальный измерительный и тестовый прибор, способный воспроизводить стандартные и произвольные формы сигнала; кроме того, он генерирует шум нескольких типов и измеряет частоту входного/выходного сигнала, при этом опционально доступно расширение для воспроизведения IQ-сигналов.
Принцип действия прибора основан на сочетании технологии прямого цифрового синтеза (DDS) и генерации сигналов произвольной формы (Arb), что позволяет получать стабильные и точные сигналы с низким уровнем искажений; при эксплуатации уместна дискретность настроек и совместимость со стандартными интерфейсами управления, такими как RS-232C.
Технические характеристики:
| Параметр | Значение |
|---|---|
| Выходные параметры (Канал 1/ Канал 2) | |
| Частотный диапазон (для синуса) | 1 мкГц – 350 МГц |
| Разрешение | 1 мкГц |
| Погрешность установки частоты | ± 1*10-6 |
| Частота дискретизации | 2,4 ГГц (2 х Интерполяция) |
| Выходной уровень(синус, 50 Ом) | 1 мВ - 10 В пик - пик (≤ 40 МГц) 1 мВ - 5 В пик - пик ( > 40 . .. 120 МГц) 1 мВ – 2 ,5 В пик - пик ( > 120 . .. 160 МГц) 1 мВ – 1,5 В пик - пик ( > 160 . .. 350 МГц) 1 мВ – 0 ,64 В пик - пик ( > 350 МГц) |
| Погрешность установки уровня | ±(1 % + 1 мВпп), 10 кГц синус, 0 В смещение |
| Выходное сопротивление | 1 МОм/ 50 Ом |
| Синусоида | |
| Коэффициент гармоник | ≤ - 65 дБн от 0 до 1 МГц < - 60 дБн свыше 1 МГц до 60 МГц < - 50 д Бн свыше 60 МГц до 100 МГц < - 40 дБн свыше 100 МГц до 200 МГц < - 30 дБн свыше 200 МГц до 300 МГц < - 28 дБн свыше 300 МГц |
| КНИ (коэффициент нелинейных искажений) | < 0, 075 % ( 0 дБм , 1 0 Гц – 20 кГц) |
| Негармонические составляющие | - 60 дБн ≤ 350 МГц - 55 дБн > 350 МГц |
| Прямоугольник | |
| Частотный диапазон | 1 мкГц –80 МГц |
| Время нарастания / спада | ≤ 2,4 нс |
| Выброс | < 3% (100 кГц, 1 Впик - пик, 50 Ом) |
| Перестраиваемая скважность | 10 – 90% |
| Джиттер (скз) | ≤ 150 пс (1 Впик - пик, 50 Ом) |
| Выходной уровень (50 Ом) | 1 мВ - 1 0 В пик - пик (≤ 2 0 МГц) 1 мВ - 5 В пик - пик ( > 20 МГц) |
| Пила, треугольник | |
| Диапазон частот | 1 мкГц – 5 МГц |
| Нелинейность | < 1% |
| Перестраиваемая скважность | 0 – 100% |
| Выходной уровень (50 Ом | 1 мВ - 10 В пик - пик |
| Импульс | |
| Диапазон частот | 1 мкГц – 80 МГц |
| Длительность импульса | От 3,3 нс (разрешение: 100 пс) |
| Погрешность установки длительности | ± (0,01%+0,3 нс ) |
| Время нарастания / спада | от 2 нс (разрешение 100 пс) |
| Диапазон изменения скважности | 0, 001 % - 99, 999 % |
| Выброс | < 3 % (100 кГц, 1 Впик - пик, 50 Ом, фронт 2 нс) |
| Джиттер (скз) | ≤ 100 пс (1 Впик - пик 50 Ом) |
| Выходной уровень (50 Ом) | 1 мВ - 10 В пик - пик (≤ 2 0 МГц) 1 мВ - 5 В пик - пик ( > 20 МГц) |
| Белый шум | |
| Полоса частот ( - 3дБ ) | 80 МГц – 200 МГц |
| Выходной уровень (50 Ом) | 1 мВ – 0,54 В скз |
| Произвольная форма (СПФ) | |
| Диапазон частот | 1 мкГц –50 МГц |
| Разрешение ЦАП | 16 бит |
| Частота дискретизации (максимальная) | 300 МГц ( TrueArb ), 1,2 ГГц ( DDS) |
| Джиттер (скз) | ≤ 100 пс |
| Выходной уровень (50 Ом) | 1 мВ - 10 В пик - пик (≤ 20 МГц) 1 мВ - 5 В пик - пик ( >20 МГц) |
| Пакетный режим | |
| Формы сигналов | Синус, прямоугольник, пила, треугольник, произвольная (СПФ), импульс |
| Частота несущей | 2 мГц – 200 МГц |
| Виды запуска | По счету (1 ... 1000000 имп. – при минимальной длитлительности 1 мкс), непрерывный, по строб - импульсу) |
| Начальная / конечная фаза | 0° - +360° |
| Период повторения | 1 мкс – 1000 с ± 1% |
| Источник строб - импульса | Внешний, внутренний |
| Источник синхронизации | Внешний, внутренний, ручной |
| АМ, ЧМ | |
| Формы несущей | Синус, прямоугольник, пила, треугольник, произвольная |
| Источник модуляции | Внешний/внутренний |
| Модулирующее колебание (внутреннее) | Синус, прямоугольник , пила, треугольник, шум, произвольная (частота 1 мГц – 1 МГц) |
| Коэффициент АМ | 0 - 1 20 % (АМ) |
| Девиация ЧМ | 0 МГц – 100 МГц |
| ФМ | |
| Формы несущей | Синус, прямоугольник , пила, произвольная |
| Источник модуляции | Внешний/внутренний |
| Модулирующее колебание (внутреннее) | Синус, прям оугольник , пила, треугольник, шум, произвольная (частота 1 мГц – 1 МГц) |
| Диапазон установки девиации фазы | 0 º - 360 , 0 º |
| ЧМН, АМН | |
| Формы несущей | Синус, прямоугольник , пила, произвольная |
| Источник модуляции | Внешний/внутренний |
| Модулирующее колебание (внутре ннее) | Меандр (скважность 50 %, частота 1 мГц – 1 МГц) |
| ШИМ | |
| Формы несущей | Импульс |
| Модулирующее колебание (внутреннее) | Синус, прямоугольник , пила, произвольная , шум |
| Диапазон частот | 1 мГц – 1 МГц |
| Источник модуляции | Внешний/внутренний |
| ГКЧ | |
| Формы несущей | Синус, прямоугольник, пила, произвольная |
| Время качания | 1 мс - 500 с ± 1 % |
| Закон качания | Линейный или логарифмический |
| Тип качания | Возрастание или убывание |
| Источник синхронизации | Внешний, внутренний, ручной |
| Частотомер | |
| Частотный диапазон | 100 мГц - 400 МГц |
| Измерения | Частота, период, +/- длительность, скважность |
| Вход | 1 МОм, связь по входу: AC/DC, фильтр ВЧ: вкл/выкл |
| Чувствительность | 100 мВскз ( < 100 МГц) 200 мВскз (100 - 200 МГц) 500 мВскз (> 200 МГц) |
| I/Q (Опция) | |
| Символьная скорость | 250 Симв/с – 37,5М Симв/с |
| Разрешение ЦАП | 16 бит |
| Типы модуляции | 2ASK , 4ASK , 8ASK , BPSK , QPSK , 8PSK , DBPSK , DQPSK , D8PSK , 8QAM , 16QAM , 32QAM , 64QAM , 128QAM , 256QAM , 2FSK , 4FSK , 8FSK , 16FSK , MSK , MultiTone , пользовательская |
| Шаблон | PN7, PN9, PN15, PN23 , поль зовательский |
| Выходной уровень | 1 мВскз – 0,5 Вскз (50 Ом) |
| Несущая частота | 200 МГц |
| ПСДП | |
| Скорость передачи данных (максимум) | 160 Мбит/с |
| Длина последовательности | 2 m-1 , m = 3,4 ..., 32 |
| Время нарастания | 2 нс – 1 мкс |
| Выходной уровень (50 Ом) | 1 мВ - 1 0 В пик - пик (≤ 4 0 Мбит/с ) 1 мВ - 5 В пик - пик ( > 40 - 240 Мбит/с ) 1 мВ – 2,5 В пик - пик ( > 240 Мбит/с ) |
| Входов/Выходов | |
| Вход внешней синхронизации (AUX) | Входной уровень: 5,5 Вмакс; время отклика: ≤ 600 нс; входное сопротивление: 100 кОм ; длительность импульса: от 100 нс |
| Выход сигнала синхронизации (AUX) | Выходной уровень: 3,8 В ; выходное сопротивление: 100 Ом; максимальная частота: 1 МГц |
| Выход SYNC (AUX) | Выходной уровень: TTL; длительность импульса: 26,7 нс; выходное сопротивление: 100 Ом; максимальная частота: 1 0 МГц |
| Вход внешней модуляции (AUX) | Диапазон частот: 0 – 50 кГц; глубина модуляции (100 %) 11 – 13 В ; с опротивление 10 кОм |
| Общие данные | |
| ЖК - дисплей | Цветной графический сенсорный, диагональ 11 см, разрешение: 480 х 272 |
| Напряжение питания | 220 В ( ± 15 %), 50 / 60 Гц |
| Габаритные размеры | 107 × 260 × 296 мм |
| Масса | 3,43 кг |
Комплект поставки:
| № | Наименование | Количество |
|---|---|---|
| 1. | Генератор сигналов многофункциональный АКИП-3422/2 | 1 |
| 2. | Сетевой шнур | 1 |
| 3. | USB кабель | 1 |
| 4. | Руководство по эксплуатации | 1 |
| Характеристики | |
| Внесен в госреестр СИ | Да |
| Документы и сертификаты | |
| Номер в госреестре СИ | 71343-18 |
| Производитель | АКИП |
| Страна производитель | Россия |
| Гарантия (мес.) | 36 |
