- Производитель: АКИП
- Код товара: 13582
- Доступность: В наличии (Срок отгрузки: 5-10 дней)
- Оптовая цена: по запросу
-
Розничная цена:
222 300₽
- С учетом НДС
- Цена может отличаться, уточняйте у менеджеров
Прямые поставки, Торги 44-ФЗ и 223-ФЗ, разные формы оплат: 30%|70%, 50%|50%, 100% постоплата- Артикул: АКИП-3419

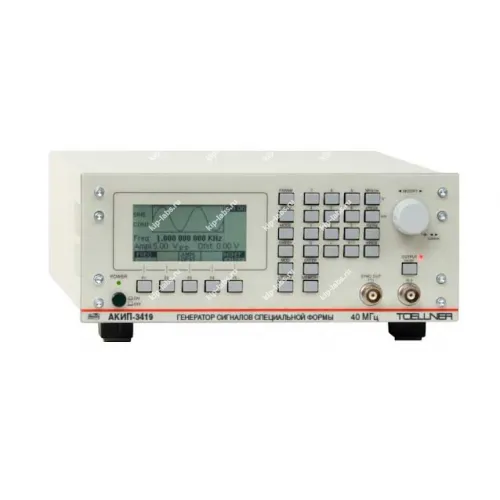

Назначение и принцип: АКИП-3419 - Генератор сигналов специальной формы
Прибор АКИП-3419, выпускаемый АКИП, предназначен для формирования сигналов специальной формы в лабораторных и испытательных установках, при этом конструкция рассчитана на воспроизведение заданных амплитудно-временных характеристик.
Принадлежит к классу генераторы сигналов, что позволяет сочетать в работе цифровую обработку с аналоговыми формирователями для задания профилей, амплитуд и длительностей импульсов.
В приборе реализованы стандартные интерфейсы для удалённого управления и обмена данными, при этом устройство может быть интегрировано в автоматизированные испытательные комплексы; при калибровке доступна опция самокалибровки, что облегчает поддержание метрологических параметров.
В работе АКИП-3419 используют для эмуляции сложных сигналов при настройке и проверке радиоэлектронных модулей. Это уменьшает время на отладку и сокращает объём ручных операций при серийных испытаниях.
При необходимости уместна дискретность управления и использование опции самокалибровки для упрощения обслуживания.
Функциональные опции
В процессе эксплуатации прибор предоставляет набор настраиваемых режимов, что позволяет адаптировать выходной сигнал под конкретные сценарии испытаний.
- Настраиваемые формы выходного сигнала: стандартные и произвольные профили
- Регулировка уровня амплитуды и смещения
- Синхронизация по внешнему триггеру и внутренним таймерам
- Возможность загрузки пользовательских шаблонов
- Коммутационные интерфейсы управления и передачи данных для интеграции с системами автоматики
Сферы использования
В практической деятельности АКИП-3419 применяют в НИОКР, а также при проведении сертификационных и приёмочных испытаний; при эксплуатации прибор служит для имитации нестандартных сигналов и проверки корректности работы компонентов и систем.
- Разработка и тонкая настройка радиоэлектронной аппаратуры
- Калибровка и поверка измерительных трактов
- Функциональные и приёмочные испытания модулей связи
- Учебные лаборатории и стенды
- Эмуляция сложных сигналов при тестировании систем
Описание генератора сигналов специальной формы АКИП-3419:
Генератор сигналов специальной формы АКИП-3419 – измерительный прибор для формирования сигналов, которые необходимы специалистам для разработки, отладки, тестирования и ремонта электронных и радиоэлектронных приборов. FRBG-3419 имеет 1 выходной аналоговый канал и 1 канал для вывода цифрового сигнала.
Отличительные особенности генератора сигналов АКИП-3419:
- 1 канал;
- Диапазон частот: 1 мкГц – 40 МГц (синус, прямоугольник);
- Разрешение по частоте 1 мкГц;
- Разрядность ЦАП 14 бит; память 1 МБ;
- Использование прямого цифрового синтеза (DDS);
- Внутренний опорный генератор: ±2*10-5;
- Стандартные формы сигнала (4 вида): синусоидальный, прямоугольный, треугольный/пила, импульс;
- Режим формирования сигнала произвольной формы до 80 МГц;
- Виды модуляции: АМ, ЧМ, ЧМн;
- Режим: ГКЧ (свипирование), формирование пакета (Burst) 2 …999999 циклов, нач. фаза - 360°…+360°;
- Синхронизация (вход и выход);
- Интерфейс GPIB, RS-232, USB;
- ПО для формирования сигналов СПФ (EasyWave);
- Графический ЖК-дисплей;
Технические характеристики:
| Параметр | Значение |
|---|---|
| Выходные параметры | |
| Частотный диапазон (для синуса) | 1 мкГц – 40 МГц |
| Разрешение | 1 мкГц |
| Погрешность установки частоты | ±2*10-5 |
| Выходной уровень (50 Ом) | 10 мВ - 10 Впик-пик (≤ 10 МГц) |
| Выходное сопротивление | 50 Ом |
| Синусоида | |
| Коэффициент гармоник | <-65 дБн от 0 до 20 кГц, <-60 дБн свыше 20 кГц до 100 кГц, <-45 дБн свыше 100 кГц до 5 МГц, <-30 дБн свыше 5 МГц до 40 МГц. |
| Негармонические искажения | <-65 дБн от 0 до 1 МГц |
| Постоянное смещение | |
| Диапазон | <-65 дБн от 0 до 1 МГц |
| Погрешность установки | ±1% ± 10 мВ при 50 Ом |
| Частотный диапазон | 1 мкГц – 40 МГц |
| Время нарастания/спада | < 8 нс |
| Выброс | < 3% |
| Перестраиваемая скважность | 20 – 80% |
| Погрешность установки скважности | ±1 % (для скважности 20 – 80 %) |
| Пила, треугольник | |
| Диапазон частот | 500 мкГц – 10 МГц |
| Длительность импульса | от 50 нс |
| Время нарастания/спада | < 8 нс |
| Выброс | < 3% |
| Произвольная форма (СПФ) | |
| Длина памяти | 2…1000000 точек |
| Разрешение ЦАП | 14 бит |
| Частота дискретизации | 80 МГц (макс.) |
| Разрешение | 4 разряда (0,1 нс) |
| Пакетный режим | |
| Формы сигналов | синус, прямоугольник, пила, СПФ, импульс |
| Виды запуска | по счету (2 … 999999 циклов), непрерывный, по строб-импульсу |
| Начальная/конечая фаза | 0° - +360° |
| Источник синхронизации | внешний, внутренний, ручной |
| АМ, ЧМ | |
| Формы несущей | синус, прямоугольник, пила |
| Модулирующее колебание (внутреннее) | синус, прямоугольник, пила, шум, СПФ (10 мГц - 20 кГц) |
| Коэффициент АМ | 0 - 100 % (АМ) |
| ЧМН | |
| Формы несущей | синус, прямоугольник, пила |
| Модулирующее колебание (внутреннее) | прямоугольник (скважность 50 %,10 мГц – 1 МГц) |
| ГКЧ | |
| Время качания | 10 мс - 500 с |
| Закон качания | линейный или логарифмический |
| Тип качания | возрастание или убывание |
| Источник синхронизации | внешний, внутренний, ручной |
| Параметры дополнительных входов/выходов | |
| Вход внешней синхронизации | входной уровень: TTL; длительность импульса: > 20 нс; входное сопротивление: 10 кОм; максимальная частота: 20 МГц |
| Выход SYNC | выходной уровень: TTL; выходное сопротивление: 50 Ом |
| Вход / выход опорной частоты | уровень: TTL, входное/ выходное сопротивление: 1 кОм/ 50 Ом |
| Общие данные | |
| ЖК-дисплей | графический ЖК дисплей |
| Напряжение питания | 90…264 В, 47…63 Гц (40 ВА) |
| Габаритные размеры | 224 × 88 × 357 мм |
| Масса | 3,2 кг |
Комплект поставки:
| № | Наименование | Количество |
|---|---|---|
| 1. | Генератор сигналов специальной формы АКИП-3419 | 1 |
| 2. | Сетевой шнур | 1 |
| 3. | Руководство по эксплуатации | 1 |
| Характеристики | |
| Внесен в госреестр СИ | Нет |
| Документы и сертификаты | |
| Производитель | АКИП |
| Страна производитель | Россия |
| Гарантия (мес.) | 12 |
