Прямые поставки, Торги 44-ФЗ и 223-ФЗ, разные формы оплат: 30%|70%, 50%|50%, 100% постоплатаХит
- Производитель: АКИП
- Код товара: 13586
- Доступность: Предзаказ
- Оптовая цена: по запросу
-
Розничная цена:
0₽
- С учетом НДС
- Цена может отличаться, уточняйте у менеджеров
Прямые поставки, Торги 44-ФЗ и 223-ФЗ, разные формы оплат: 30%|70%, 50%|50%, 100% постоплата- Артикул: АКИП-3415/4

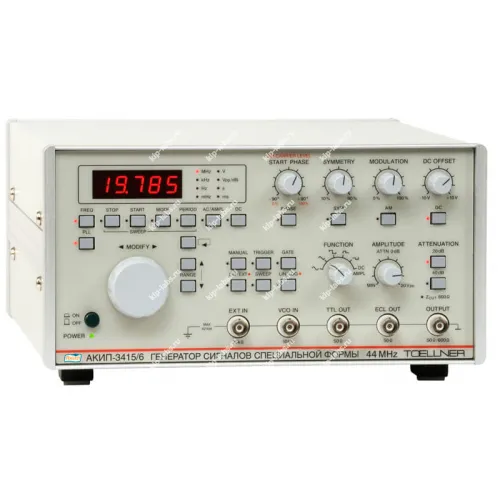

Назначение и принцип: АКИП-3415/4 - Генератор сигналов специальной формы
Прибор АКИП-3415/4 предназначен для формирования нестандартных временных форм сигнала, используемых при испытаниях и настройке электронных систем; при этом он легко встраивается в лабораторные стенды и комплекты производителя АКИП, где служит источником сложных тестовых паттернов.
Работа генератора основана на дискретном цифровом синтезе с хранением образцов формы в энергонезависимой памяти, что обеспечивает воспроизведение заранее заданных шаблонов и позволяет выполнять внешнюю синхронизацию с другим оборудованием из раздела генераторы сигналов.
Детерминированность временных задержек и стабильность интервалов критичны для корректных измерений. При калибровке обращают внимание на временные характеристики выходного тракта.
При эксплуатации полезна возможность задания триггерных условий и управления последовательностью через внешние сигналы; это упрощает согласование с другими приборами автоматизированных систем тестирования.
Нейтральная рамка: дискретный принцип формирования наряду со стандартными интерфейсами связи повышает удобство интеграции в автоматизированные стенды, а опция самокалибровки облегчает поддержание воспроизводимости измерений.
Функциональные опции
- Генерация произвольных временных профилей с возможностью загрузки пользовательских шаблонов.
- Программируемые последовательности импульсов и пауз, что даёт возможность формировать сложные тестовые сценарии.
- Вход для внешней синхронизации и триггерный вход для координации работы с другими приборами.
- Настройка параметров с лицевой панели и управление по удалённому интерфейсу; поддерживаются стандартные протоколы связи.
- Встроенная память для хранения нескольких наборов форм и их быстрая активация при смене режимов.
- Средства индикации состояния и диагностические проверки, упрощающие сервисное обслуживание.
Сферы использования
- Лабораторные исследования и стендовые испытания электронных модулей.
- Разработка и верификация цифровых и аналоговых модулей связи.
- Калибровка и проверка систем сбора данных, где прибор используют для имитации сложных входных сигналов.
- Автоматизированные тестовые линии и контролируемые производственные процессы.
Конструкция и назначение генератора АКИП-3415/4
Функциональный генератор АКИП-3415/4 - измерительный прибор, предназначенный для формирования электрических сигналов одной из предустановленных форм. Это устройство сочетает генерирующий модуль и усилитель, который повышает амплитуду выходного сигнала до 30 Впик-пик.
Корпус прибора выполнен из алюминия и обеспечивает защиту от механических воздействий, что исключает проникновение повреждений при эксплуатации; компактные габариты позволяют использовать генератор в ограниченном рабочем пространстве лаборатории и на производстве, а также при диагностике и ремонте РЭА.
Ключевые характеристики:
- 1 выходной канал;
- Диапазон частот: 1 мГц – 22 МГц;
- Высокое выходное напряжение: 7 мВ…20 Впик-пик; 3 Впик-пик…10 Впик-пик в импульсе;
- Стандартные сигналы: синусоида, прямоугольник, треугольник, импульс;
- Режим ГКЧ (свипирование), АМ;
- Режим усилителя (вход внешнего сигнала);
- Выход ECL и ТТЛ-уровня;
- Вход внешней модулирующей частоты (VCO);
- Встроенный частотомер;
- Защита выхода от обратных напряжений;
- Компактный размер, алюминиевый корпус.
Технические характеристики:
| Параметр | Значение |
|---|---|
| Выходные параметры | |
| Частотный диапазон | 1 мГц – 22 МГц (все формы сигналов) |
| Погрешность установки частоты | ±1 е.м.р. (<5% от полной шкалы в используемом масштабе) 2×10-6 в режиме PLL (автоматическая фазовая подстройка частоты) 5 % от полной шкалы от 1 мГц до 10 Гц |
| Выходной уровень | 7 мВ…20 Впик-пик; 3 Впик-пик…10 Впик-пик в импульсе |
| Выходное сопротивление | 50 / 600 Ом (переключаемое) |
| Защита выхода | Защита от обратного напряжения ≤120 В (опция) |
| Ослабление | 30 дБ (регулируемое +20 дБ) 40 дБ (фиксированное) |
| Постоянное смещение | |
| Диапазон (AC + DC) | ±10 В |
| Синусоида | |
| Суммарные гармонические искажения на частотах до 100 кГц | <0,5 % |
| Уровень гармоник в выходном сигнале | 26 дБн до 22 МГц |
| Прямоугольник | |
| Время нарастания / спада | <28 нс |
| Выброс | <5 % |
| Скважность | 10% - 90% |
| Треугольник | |
| Нелинейность | <1% для частот < 100 кГц |
| Импульс | |
| Время нарастания/спада | <28 нс |
| Выброс | <5 % |
| Измерение симметрии | |
| Диапазон | 10% - 90% |
| Максимальная частота для всех сигналов | До 2,2 МГц |
| Постоянное напряжение | |
| Диапазоны | 0…±0,1 В, 0…±1 В, 0…±10 В (50/ 600 Ом) |
| ГКЧ | |
| Формы несущей | Все формы сигналов |
| Время качания | 1 мс – 1000 с |
| Закон качания | Линейный / логарифмический |
| Тип качания | Возрастание/ убывание |
| Источник синхронизации | Внешний, внутренний, ручной |
| Режимы усиления | |
| Усиление | 14 дБ (регулируемое) |
| Диапазон усиления | 0…12 МГц |
| Суммарные гармонические искажения | < 0,2 % до 100 кГц |
| Сопротивление входа | 10 кОм |
| Входы/выходы | |
| Выход синхронизации | Сигнал ЭСЛ и ТТЛ-уровня, 50 Ом |
| Вход внешней модуляции | 5 В, изменение частоты 1:1000 |
| Выход модуляции | 0…5 В, изменение частоты 1000:1 |
| Внешний вход | Вход усилителя (Uвх. макс. = 15 Вскз) и частотомера |
| Частотомер | |
| Диапазон частот | 10 Гц до 50 МГц |
| Разрешение | 4 разряда с автовыбором диапазона |
| Погрешность | <10-5 |
| Входное напряжение | Уровень ТТЛ |
| Входное сопротивление | 10 кОм, 120 пФ |
| Защита входа | 15 Вскз |
| Общие характеристики | |
| Напряжение питания | ~115/230 В (± 10 %), 43 - 63 Гц (потребление 40 ВА) |
| Габаритные размеры | 265 × 147 × 330 мм |
| Рабочая температура | 0…50 °С |
| Масса | 5 кг |
Комплект поставки:
| № | Наименование | Количество |
|---|---|---|
| 1 | Генератор сигналов специальной формы АКИП-3415/4 | 1 |
| 2 | Сетевой шнур | 1 |
| 3 | Соединительный кабель (BNC) | 1 |
| 4 | Нагрузка 50 Ом | 1 |
| 5 | Адаптер BNC-гнездо 4 мм | 1 |
| 6 | Адаптер BNC – штекер 4 мм | 1 |
| 7 | Тройник BNC | 1 |
| 8 | Аттенюатор 40 дБ | 1 |
| 9 | Руководство по эксплуатации | 1 |
| Характеристики | |
| Внесен в госреестр СИ | Нет |
| Документы и сертификаты | |
| Производитель | АКИП |
| Страна производитель | Россия |
| Гарантия (мес.) | 12 |
