- Артикул: АКИП-3414/1

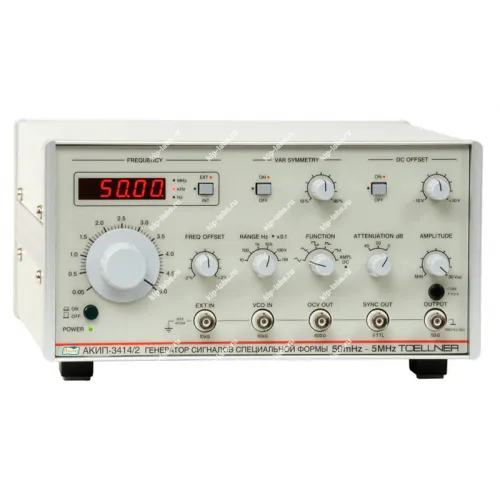

Описание генератора сигналов специальной формы АКИП-3414/1:
Функциональный генератор АКИП-3414/1 позволяет воспроизводить электрические сигналы и импульсы с нужной частотной характеристикой и другими особенностями. АКИП-3414/1 оснащен усилителем, что дает возможность увеличить уровень выходного сигнала до 30 Впик-пик.
Прибор используется специалистами в области разработки радиоэлектронной аппаратуры для ее тестирования и наладки.
Отличительные особенности:
- Функциональный генератор (2 в 1: генератор + усилитель);
- 1 выходной канал;
- Диапазон частот: 0,5 Гц – 5 МГц;
- Высокое выходное напряжение 30 Впик-пик;
- Стандартные сигналы: синусоида, прямоугольник, треугольник, импульс;
- Режим усилителя (вход внешнего сигнала);
- Вход/выход внешней модулирующей частоты (VCO/OCV), выход синхронизации ТТЛ-уровня;
- Встроенный частотомер;
- Защита выхода от обратных напряжений;
- Компактный размер, алюминиевый корпус.
Технические характеристики:
| Параметр | Значение |
|---|---|
| Выходные параметры | |
| Частотный диапазон | 0,5 Гц – 5 МГц для всех сигналов |
| Смещение частоты | ± 2 % |
| Погрешность установки частоты | ± 2 е.м.р. (<5% от полной шкалы в используемом масштабе) |
| Выходной уровень | 10 мВпик-пик - 3 0 Впик-пик 15 В пик-пик в импульсе |
| Выходное сопротивление | 50 Ом |
| Защита выхода | Предохранитель от обратного напряжения ≤ 120 В |
| Постоянное смещение | |
| Диапазон (AC + DC) | ±10 В |
| Синусоида | |
| Суммарные гармонические искажения ( при максимальном U вых. и нагрузке 50 Ом ) | < 0,5 % для частот < 100 к Гц < 5 % для частот < 5 М Гц |
| Прямоугольник | |
| Время нарастания/спада | < 28 нс |
| Выброс | < 5 % |
| Скважность | 10% - 90% |
| Усиление | 17 дБ, от DC до 5 МГц |
| Суммарные гармонические искажения | < 0,2 % для частот < 100 к Гц при Ri = 10 кОм |
| Треугольник | |
| Нелинейность | < 1% для частот < 100 к Гц |
| Импульс | |
| Время нарастания/спада | < 28 нс |
| Выброс | < 5 % |
| Входы/Выходы | |
| Выход синхронизации | Сигнал ТТЛ-уровня, 50 Ом |
| Вход внешней модуляции | 5 В, изменение частоты 1:1000 |
| Выход модуляции | 0...5 В, изменение частоты 1000:1 |
| Внешний вход | Вход усилителя (U вх. макс. = 15 Вскз) и частотомера |
| Частотомер | |
| Диапазон частот | < 1 Гц до 30 МГц |
| Разрешение | 4 или 5 разрядов с автовыбором диапазона |
| Погрешность | ± 2 е.м.р. |
| Чувствительность | 150 мВскз при < 10 МГц 250 мВскз при > 10 МГц |
| Входное сопротивление | 1 МОм, 120 пФ |
| Защита входа | 15 Вскз |
| Общие данные | |
| Напряжение питания | ~115/230 В ( ± 10 %), 47 - 63 Гц (потребление < 30 ВА) |
| Габаритные размеры | 265 × 147 × 280 мм |
| Рабочая температура | 0...50 °С |
| Масса | 3,5 кг |
Комплект поставки:
| № | Наименование | Количество |
|---|---|---|
| 1 | Генератор сигналов специальной формы АКИП-3414/1 | 1 |
| 2 | Сетевой шнур | 1 |
| 3 | Соединительный кабель (BNC) | 1 |
| 4 | Нагрузка 50 Ом | 1 |
| 5 | Адаптер BNC-гнездо 4 мм | 1 |
| 6 | Адаптер BNC – штекер 4 мм | 1 |
| 7 | Тройник BNC | 1 |
| 8 | Аттенюатор 40 дБ | 1 |
| 9 | Руководство по эксплуатации | 1 |
| Характеристики | |
| Внесен в госреестр СИ | Нет |
| Документы и сертификаты | |
| Производитель | АКИП |
| Страна производитель | Россия |
| Гарантия (мес.) | 12 |
