Прямые поставки, Торги 44-ФЗ и 223-ФЗ, разные формы оплат: 30%|70%, 50%|50%, 100% постоплатаХит
- Производитель: АКИП
- Код товара: 13443
- Доступность: В наличии (Срок отгрузки: 5-10 дней)
- Оптовая цена: по запросу
-
Розничная цена:
71 500₽
- С учетом НДС
- Цена может отличаться, уточняйте у менеджеров
Прямые поставки, Торги 44-ФЗ и 223-ФЗ, разные формы оплат: 30%|70%, 50%|50%, 100% постоплата- Артикул: АКИП-3409/1А
Описание модели: АКИП-3409/1А - Генератор сигналов специальной формы
Устройство АКИП-3409/1А производства АКИП предназначено для формирования сигналов специальной формы, при этом его эксплуатация охватывает лабораторные измерения и испытательные стенды, включая приборы из раздела генераторы сигналов.
Параметры формы, уровни амплитуды и временные характеристики задаются программно и комбинируются для получения сложных последовательностей. При необходимости предусмотрена возможность дистанционного управления через RS-232C или с применением адаптера GPIB-USB, также реализованы функции самокалибровки для регулярной поверки.
Преимущества
Прибор обеспечивает воспроизведение заданных форм сигнала с высокой стабильностью. Это даёт возможность получать сопоставимые результаты при повторных испытаниях.
- Программируемое задание формы сигнала.
- Возможность синхронизации и комбинирования импульсных последовательностей.
- Управление и автоматизация измерений через стандартные интерфейсы.
Область применения
Прибор применяют при разработке и наладке электронной аппаратуры, что позволяет использовать его также в метрологических процедурах и на стендовых испытаниях. При необходимости доступны режимы дистанционного управления и средства самоконтроля параметров.
Описание генератора сигналов специальной формы АКИП-3409/1А:
Генератор АКИП-3409/1А представляет собой универсальное устройство; помимо специальных форм он способен создавать и стандартные сигналы.
Устройство используют для настройки каналов связи и высокоточного оборудования, что позволяет выполнять проверку и отладку различных радиоэлектронных приборов благодаря низкому уровню искажений.

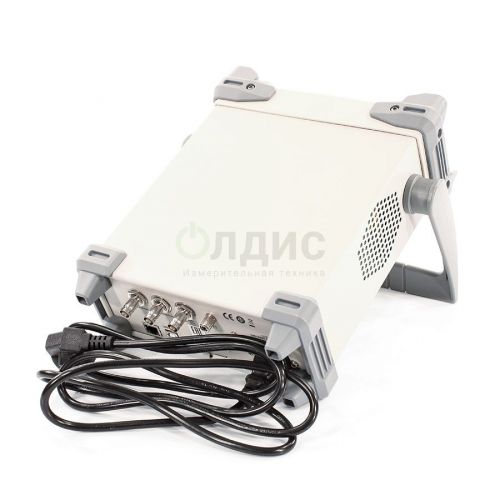

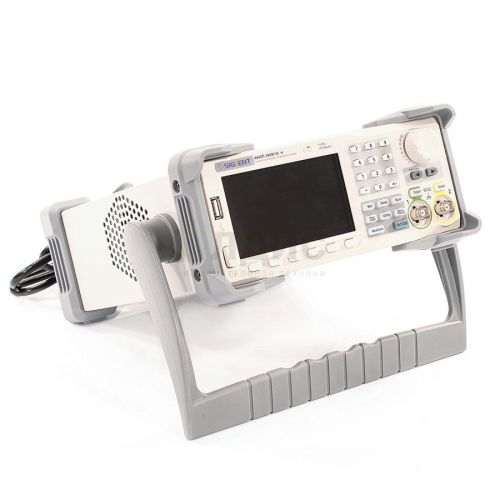

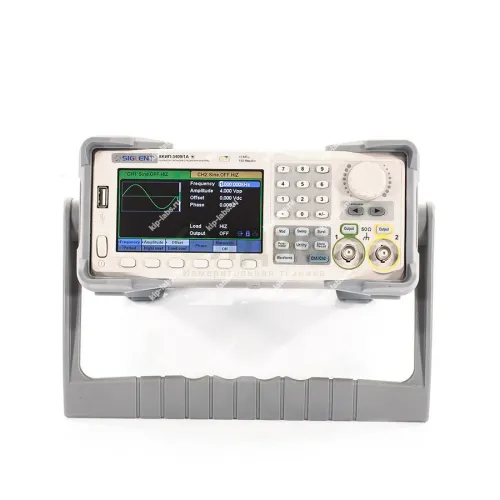

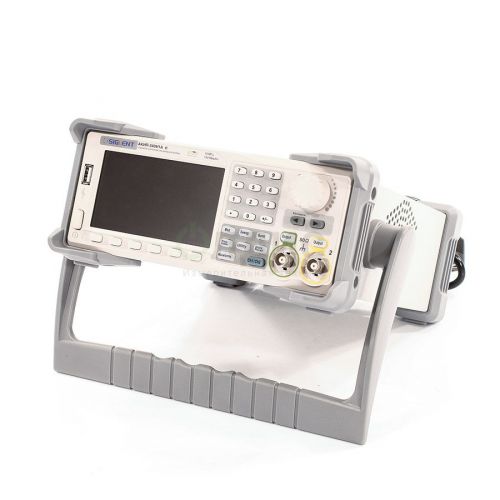

На передней панели установлен цветной ЖК-дисплей, состоящий из двух областей: в верхней части визуализируется форма генерируемого сигнала, а в нижней - отображаются его параметры. Справа от экрана размещён вертикальный ряд кнопок меню и отдельные клавиши для выбора стандартных форм сигнала.
В нижней части передней панели находятся выходные разъёмы двух каналов и элементы управления режимами модуляции. Для ввода цифровых значений предусмотрены три группы органов управления: кнопки со стрелками направления, вращающийся регулятор и цифровая клавиатура.
Дополнительная комплектация
- Адаптер GPIB-USB.
Отличительные особенности:
- 2 канала (два независимых выхода);
- Разрешение по частоте 1 мкГц;
- Разрядность ЦАП 14 бит;
- Частота дискретизации 150 МГц;
- Память 16 тысяч точек;
- Использование технологии EasyPulse для формирования импульсного или прямоугольного сигнала с низким уровнем джиттера;
- Использование прямого цифрового синтеза (DDS) для формирования сигналов произвольной формы;
- Внутренний опорный генератор: плюс-минус 2,5*10-6 (опция: плюс-минус 2х10-7);
- Стандартные формы сигнала (5 видов): синусоидальный, прямоугольный, треугольный/пила, импульс, белый шум;
- Режим формирования сигнала произвольной формы до 6 МГц;
- Широкий набор встроенных сигналов произвольной формы: 196 видов;
- Виды модуляции: АМ, DSB-AM, ЧМ, ФМ, АМн, ЧМн, ФМн, ШИМ;
- Режим: ГКЧ (свипирование), формирование пакета (Burst);
- Формирование выходного сигнала путем задания гармоник (10 максимум);
- Режим комбинирования формы выходных сигналов по двум каналам;
- Вход внешнего ОГ (10 МГц), вспомогательный вход/выход (синхронизация/модуляция);
- Частотомер: 100 мГц - 200 МГц;
- Интерфейс USB и LAN (ДУ, программирование), опция GPIB;
- ПО для формирования сигналов СПФ (EasyWave);
- Цветной графический дисплей (диагональ 11 см, 480х272).
Технические характеристики:
| Параметр | Значение |
|---|---|
| Выходные параметры | |
| Частотный диапазон (для синуса) | 1 мкГц ... 10 МГц |
| Разрешение | 1 мкГц |
| Погрешность установки частоты | плюс-минус 2,5*10-5 (опция: плюс-минус 2х10-7) |
| Выходной уровень (50 Ом) | 2 мВ - 10 Впик-пик (меньше/равно 10 МГц); 2 мВ - 5 Впик-пик (более 10 МГц) |
| Погрешность установки уровня | плюс-минус (1%+1мВпп), 10 кГц син., 0 В смещение |
| Выходное сопротивление | 1 МОм / 50 Ом |
| Синусоида | |
| Коэффициент гармоник | меньше/равно -60 дБн от 0 до 10 МГц (включительно), меньше/равно-50 дБн свыше 10 МГц до 30 МГц (включительно), меньше/равно -45 дБн свыше 30 МГц до 60 МГц. |
| КНИ (коэффициент нелинейных искажений) | меньше/равно 0,075 % (0 дБм, 10 Гц – 20 кГц) |
| Негармонические составляющие | меньше/равно-65 дБн от 0 до 10 МГц (включительно), меньше/равно-55 дБн от 10 до 30 МГц (включительно), меньше/равно-40 дБн от 30 до 60 МГц |
| Прямоугольник | |
| Частотный диапазон | 1 мкГц ... 10 МГц |
| Время нарастания/спада | меньше/равно 4,2 нс (10% ... 90%, 1 Впп, 50 Ом); меньше/равно 3,8 нс (10% ... 90%, 2,5 Впп, 50 Ом) |
| Выброс | менее 3% (100 кГц, 1 Впп, 50 Ом) |
| Перестраиваемая скважность | 0,001 ... 99,999% |
| Джиттер (скз) | меньше/равно 300 пс |
| Пила, треугольник | |
| Диапазон частот | 1 мкГц ... 500 кГц |
| Нелинейность | менее 1% |
| Перестраиваемая скважность | 0,0 ... 100,0% |
| Импульс | |
| Диапазон частот | 1 мкГц ... 12,5 МГц |
| Длительность импульса | От 32,6 нс |
| Погрешность установки длительности | плюс-минус (0,01% + 1 нс) |
| Время нарастания/спада | 16,8 нс ... 22,4 с |
| Диапазон изменения скважности | 0,001% ... 99,999% |
| Выброс | меньше/равно 3% |
| Джиттер (скз) | меньше/равно 300 пс |
| Шум | |
| Полоса частот | 60 МГц (-3 дБ) |
| Произвольная форма (СПФ) | |
| Диапазон частот | 1 мкГц ... 6 МГц |
| Длина памяти | 16.000 точек |
| Разрешение ЦАП | 14 бит |
| Частота дискретизации | 150 МГц |
| Джиттер (скз) | 6,7 нс |
| Пакетный режим | |
| Формы сигналов | Синус, прямоугольник, пила, треугольник, произвольная (СПФ), импульс |
| Виды запуска | По счету (1 … 1000000 имп. – при минимальной длительности 1 мкс, непрерывный, по строб-импульсу) |
| Начальная/конечная фаза | 0° ... +360° |
| Период повторения | 1 мкс ... 1000 с плюс-минус 1% |
| Источник строб-импульса | Внешний, внутренний |
| Источник синхронизации | Внешний, внутренний, ручной |
| АМ, ЧМ | |
| Формы несущей | Синус, меандр, пила, произвольная |
| Источник модуляции | Внешний/внутренний |
| Модулирующее колебание (внутреннее) | Синус, меандр, пила, треугольник, шум, произвольная (частота 1 мГц ... 20 кГц) |
| Коэффициент АМ | 0 ... 120 % (АМ) |
| ФМ | |
| Формы несущей | Синус, меандр, пила, произвольная |
| Источник модуляции | Внешний/внутренний |
| Модулирующее колебание (внутреннее) | Синус, меандр, пила, треугольник, шум, произвольная (частота 1 мГц ... 20 кГц) |
| Диапазон установки девиации фазы | 0° ... 360,0º |
| ЧМН, АМН | |
| Формы несущей | Синус, меандр, пила, произвольная |
| Источник модуляции | Внешний/внутренний |
| Модулирующее колебание (внутреннее) | Меандр (скважность 50 %, частота 1 мГц – 50 кГц) |
| ШИМ | |
| Диапазон частот | 1 мГц ... 1 МГц |
| Модулирующее колебание (внутреннее) | Синус, меандр, пила, произвольная |
| Источник модуляции | Внешний/внутренний |
| ГКЧ | |
| Формы несущей | Синус, меандр, пила, произвольная |
| Время качания | 1 мс - 500 с |
| Закон качания | Линейный или логарифмический |
| Тип качания | Возрастание или убывание |
| Источник синхронизации | Внешний, внутренний, ручной |
| Частотомер | |
| Частотный диапазон | 100 мГц - 200 МГц |
| Измерения | Частота, период, +/- длительность, скважность |
| Вход | 1 МОм, связь по входу: AC/DC, фильтр ВЧ: вкл/выкл |
| Чувствительность | 100 мВскз (менее 100 МГц), 200 мВcкз (100 ... 200 МГц) |
| Параметры дополнительных входов/выходов | |
| Вход/выход внешнего опорного сигнала | 10 МГц; входной уровень: 1,4 ... 3,3 Впик-пик |
| Вход внешней синхронизации | Входной уровень: КМОП; время отклика: меньше/равно 600 нс; входное сопротивление: 100 кОм |
| Выход сигнала синхронизации | Входной уровень: КМОП; выходное сопротивление: 100 Ом; максимальная частота: 1 МГц |
| Выход SYNC | Входной уровень: TTL; длительность импульса: более 500 нс; выходное сопротивление: 100 Ом; максимальная частота: 1 МГц |
| Вход внешней модуляции | Глубина модуляции (100 %) 11 ... 13 В; сопротивление 10 кОм |
| Общие характеристики | |
| ЖК-дисплей | Цветной графический, диагональ 11 см, разрешение: 480х272 |
| Напряжение питания | 220 В (плюс-минус 15 %), 50 / 60 Гц |
| Габаритные размеры | 107 х 260 х 296 мм |
| Масса | 3,43 кг |
Комплект поставки:
| № | Наименование | Количество |
|---|---|---|
| 1. | Генератор сигналов специальной формы АКИП-3409/1А | 1 |
| 2. | Сетевой шнур | 1 |
| 3. | USB кабель | 1 |
| 4. | Руководство по эксплуатации | 1 |
| Характеристики | |
| Внесен в госреестр СИ | Да |
| Документы и сертификаты | |
| Номер в госреестре СИ | 75788-19 |
| Производитель | АКИП |
| Страна производитель | Россия |
| Гарантия (мес.) | 36 |
