Хит
- Производитель: Rohde Schwarz
- Код товара: 13500
- Доступность: В наличии
-
254620₽
- С учетом НДС 254620₽
Работаем с юридическими лицами, бюджетными организациями, ИП
- Артикул: 3593.0622.02

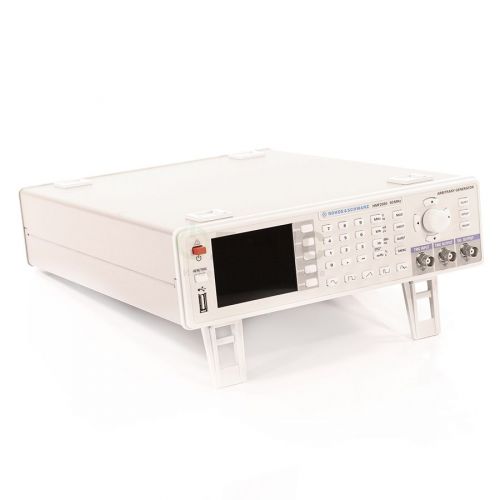

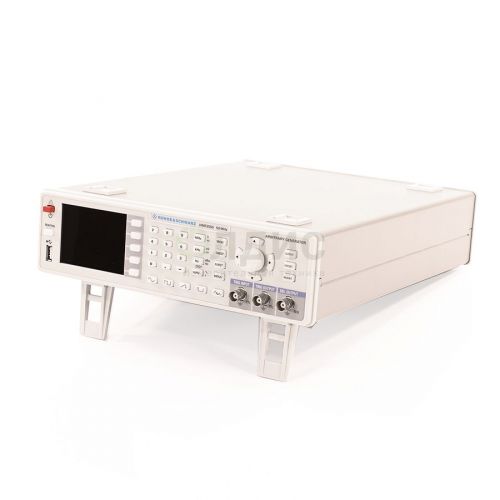

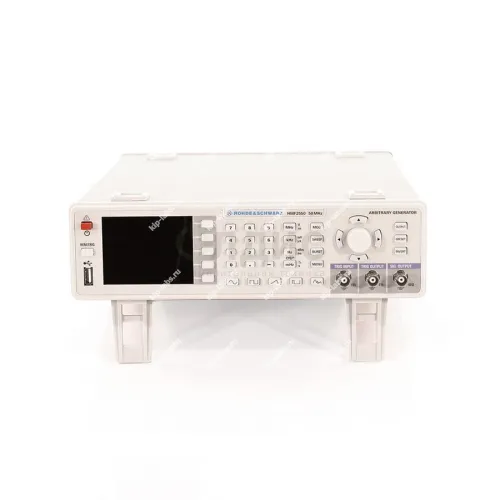

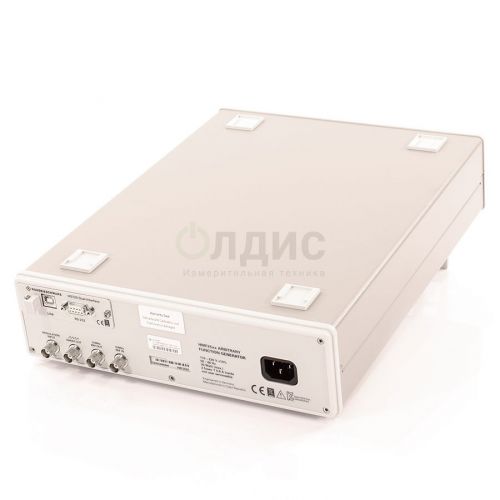

Краткое описание генератора сигналов произвольной формы Rohde & Schwarz HMF2550:
Генератор сигналов R&S HMF — настольный лабораторный прибор AWG (Arbitrary waveform generator) производства компании ROHDE&SCHWARZ GROUP. Данная линейка приборов была создана для моделирования электромагнитных колебаний стандартных форм, произвольной формы и колебаний с различными видами модуляции.
Отличительной особенностью AWG, представляющих собой сложную систему воспроизведения, является возможность создавать любые формы переменных сигналов, необходимых для тестирования радиоэлектронной аппаратуры различного назначения.
К стандартным формам тестовых электромагнитных колебаний, занесенных в память R&S HMF, относятся:
- синусоидальные;
- меандры;
- прямоугольные с регулируемой скважностью;
- треугольные;
- пилообразные;
- импульсные и т.д.
Помимо стандартных сигналов в памяти прибора находится большое количество запрограммированных сигналов, такие как розовый и белый шум.
Вариативность
Гибкое управление параметрами сигналов в Rohde & Schwarz HMF обеспечивается за счет применения различных режимов модуляций сигналов – амплитудной (АМ), частотной (ЧМ), фазовой (ФМ), широтно-импульсной (ШИМ), а также частотной манипуляции. Сигналы произвольной формы задаются через внешний компьютер с помощью фирменного программного обеспечения, в котором используются как математические зависимости, так и графические изображения сигналов.
Инновации
В основу работы R&S HMF положен инновационный метод DDS прямого цифрового синтеза (Direct Digital Synthesis) тактовой частоты, с которой дискретные выборки, представляющие собой последовательность измеренных напряжений вдоль графика сигнала, извлекаются из ОЗУ генератора, в которое ранее были занесены. Цифровая информация далее поступает на вход ЦАП (цифро-аналоговый преобразователь), а затем в преобразованном аналоговом виде через выходной усилитель с фильтром и аттенюаторы подается на выходной разъем устройства. Технология DDS позволяет оперативно перестраивать частоту, упростить программирование фазовых и частотных изменений.
Основные достоинства генератора R&S HMF:
- множество запрограммированных форм сигналов;
- малошумящий усилитель;
- импульсный режим с регулируемым временем нарастания;
- Разнообразие настроек параметров модуляции;
- быстрая загрузка генератора;
- безвентиляторная конструкция.
Управление режимами работы и выбор параметров, которые осуществляет генератор R&S HMF, происходит как вручную, так и дистанционно через ПК, связь с которым обеспечивается посредством USB входа и подключаемых опционально LAN, GPIB интерфейсов.
Генераторы этой серии широко применяются в ремонте, настройке и разработке радиоаппаратуры, а также в учебных целях.
Купить генератор сигналов R&S HMF вы можете в двух модификациях HMF2525 и HMF2550, которые отличаются частотным диапазоном синусоидального сигнала – до 25 МГц и до 50 МГц соответственно.
Технические характеристики генератора сигналов произвольной формы Rohde & Schwarz HMF2550:
| Параметр | Значение |
|---|---|
| Диапазон частот выходного синусоидального сигнала | от 10 мкГц до 25 МГц для модели HMF2525 |
| от 10 мкГц до 50 МГц для модели HMF2550 | |
| Пределы допускаемой относительной погрешности частоты встроенного опорного генератора 10 МГц | ±1´10-6 |
| Диапазон установки размаха напряжения Upp выходного сигнала на нагрузке 50 Ом | от 5 мВ до 10 В |
| Дискретность установки размаха напряжения | 1 мВ |
| Пределы абсолютной погрешности установки размаха напряжения синусоидального сигнала Upp на частоте 1 кГц | ±(0,01´Upp + 1 мВ) |
| Неравномерность АЧХ синусоидального сигнала относительно частоты 1 кГц | ± 2 % в диапазоне до 10 МГц |
| ± 2,5 % в диапазоне от 10 МГц до 25 МГц | |
| ± 5,0 % в диапазоне от 25 МГц до 50 МГц | |
| Пределы установки постоянного напряжения смещения Udc на нагрузке 50 Ом | от 0 до ±4,995 В, при выполнении условия, что максимальное и минимальное значения сигнала не превышают ±5 В |
| Пределы абсолютной погрешности установки постоянного напряжения смещения | ±(0,02 ´ Udc + 2 мВ) |
| Уровень гармонических искажений синусоидального сигнала относительно уровня несущей при Upp =1 В | не более минус 70 дБ в диапазоне до 100 кГц |
| не более минус 55 дБ в диапазоне от 100 кГц до 10 МГц | |
| не более минус 40 дБ в диапазоне от 10 МГц до 25 МГц | |
| не более минус 37 дБ в диапазоне от 25 МГц до 50 МГц | |
| Диапазон частот выходных прямоугольных импульсов | от 100 мкГц до 12,5 МГц для модели HMF2525 |
| от 100 мкГц до 25 МГц для модели HMF2550 | |
| Диапазон длительностей импульсов прямоугольного сигнала | от 15 нс до 999 с |
| Длительность фронта и среза прямоугольного сигнала | не более 8 нс |
| Разрешение АЦП | 14 бит |
| Частота дискретизации АЦП | 250 МГц |
| Количество отсчетов для формирования сигналов произвольной формы | 256 000 |
| Условия эксплуатации и массогабаритные характеристики | |
| Нормальные условия применения | Температура: (20±5) 0С |
| Относительная влажность воздуха: (от 30 до 80) % | |
| Атмосферное давление: (от 84 до 106) кПа | |
| Хранение/транспортирование | Температура: (от минус 20 до +70) 0С |
| Относительная влажность воздуха: не более 85 % | |
| Атмосферное давление: (от 70 до 107) кПа | |
| Масса | Не более 3,4 кг |
| Геометрические размеры (ширина ´ высота ´ глубина) | 285 мм ´ 75 мм ´ 365 мм |
| Питание прибора | (от 190 до 250) В, (от 48 до 52) Гц |
| Потребляемая мощность | Не более 30 Вт |
| Время прогрева | 30 мин |
Комплектация генератора сигналов произвольной формы Rohde & Schwarz HMF2550:
- генератор сигналов произвольной формы
- кабель питания
- техническая документация фирмы-изготовителя.
| Характеристики | |
| Внесен в госреестр СИ | Да |
| Документы и сертификаты | |
| Номер в госреестре СИ | 49643-12 |
| Производитель | RohdeSchwarz |
| Страна производитель | Германия |
| Гарантия (мес.) | 12 |
