- Производитель: АКИП
- Код товара: 13709
- Доступность: В наличии (Срок отгрузки: 5-10 дней)
- Оптовая цена: по запросу
-
Розничная цена:
1 265 290₽
- С учетом НДС
- Цена может отличаться, уточняйте у менеджеров
Прямые поставки, Торги 44-ФЗ, 223-ФЗ, 275-ФЗ, разные формы оплат: 30%|70%, 50%|50%, 100% постоплата- Артикул: АКИП-3209-BW60

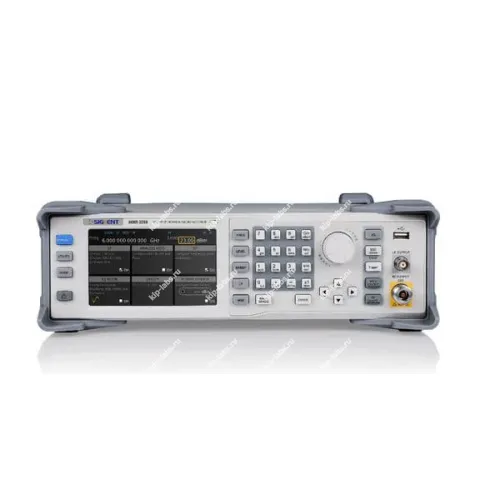

Кратко о модели: АКИП-3209-BW60 - Генератор сигналов высокочастотный
АКИП-3209-BW60 представляет собой высокочастотный генератор сигналов, рассчитанный для эксплуатации в измерительных и испытательных установках. При проектировании уделено внимание стабильности рабочих параметров и удобству обслуживания, а производство и сопровождение модели осуществляет АКИП.
Модель легко интегрируется в модульные стенды и лабораторные комплексы, генераторы сигналов на её базе ускоряют наладку и повышают воспроизводимость результатов измерений, при этом уменьшается время подготовки испытаний.
Прибор поддерживает дискретное управление и типовые интерфейсы управления, включая RS-232C. За счёт этого он удобен при построении автоматизированных испытательных цепочек и систем контроля.
Ключевые особенности
- Формирование ВЧ-сигналов разнообразной формы;
- Возможность тонкой подстройки частоты и амплитуды выходного сигнала;
- Поддержка типовых интерфейсов управления, в том числе RS-232C;
- Корпус и компоновка, упрощающие интеграцию в измерительные системы;
- Наличие процедур калибровки и наладки для поддержания рабочих параметров.
Где применяется
- использование в лабораторных измерениях и на стендах при испытаниях;
- проверка и настройка радиотехнической аппаратуры;
- применение в учебных практикумах и демонстрационных комплектах;
- сервисное обслуживание и техподдержка радиоэлектронных модулей.
Описание генератора: АКИП-3209-BW60
Приборы серии АКИП-3209-BW60 предназначены для формирования сигналов заданной природы и формы с требуемыми параметрами, что позволяет решать задачи измерений и смежные задачи в лабораторной и сервисной среде. АКИП-3209-BW60 рассчитан на работу в широких диапазонах частоты и уровня выходного сигнала, поэтому подходит для разнообразных испытательных задач.
Характеристики эксплуатации, присущие АКИП-3207, вместе с износостойким корпусом и сбалансированными массогабаритными показателями служат оправданием стоимости прибора; таким образом модель демонстрирует продуманное сочетание параметров и компоновки.
В ряде применений уместна дискретность управления и опции самокалибровки, что повышает удобство эксплуатации в автоматизированных системах.
Технические параметры
- Диапазон частот ВЧ: 9 кГц … 6 ГГц;
- Диапазон частот НЧ: 0,1 Гц … 1 МГц;
- Разрешение по частоте 0,001 Гц;
- Погрешности установки частоты: ±1×10-6, опционально: ±5×10-8;
- Выходной уровень: -140 дБм … +26 дБм;
- Разрешение по амплитуде: 0,01 дБм;
- Фазовый шум: < -120 дБн/Гц (отстройка 20 кГц);
- Внутренняя/ внешняя модуляция: AM, ЧМ, ФМ, ИМ;
- Программная опция: генератор последовательностей (пачек) импульсов;
- Возможность использования внешних USB измерителей мощности для контроля уровня выходного сигнала;
- Сенсорный ЖК-дисплей с диагональю 12,7 см, разрешение 800*480;
- Интерфейсы: LAN, USB (USB TMC), опциональный адаптер GPIB – USB.
Технические характеристики:
| Параметр | Значение | ||||||
|---|---|---|---|---|---|---|---|
| Выходная частота | |||||||
| Диапазон | 9 кГц … 6 ГГц | ||||||
| Дискретность установки | 0,001 Гц | ||||||
| Пределы допускаемой относительной погрешности установки частоты | Стандартно: ±1×10-6 Опция: ±5×10-8 Есть вход сигнала внешней опорной частоты 10 МГц | ||||||
| Выходной уровень | |||||||
| Диапазон установки уровня выходного сигнала, 50 Ом | В скобках указано нормируемое значение | ||||||
| 9 кГц ≤ f < 100 кГц | -110 … +7 дБм | (-110 … +4 дБм) | |||||
| 100 кГц ≤ f < 1 МГц | -110 … +15 дБм | (-110 … +13 дБм) | |||||
| 1 МГц ≤ f ≤ 4 ГГц | -140 … +26 дБм | (-130 … +20 дБм) | |||||
| 4 ГГц < f ≤ 6 ГГц | -130 … +24 дБм | (-120 … +20 дБм) | |||||
| Разрешение | 0,01 дБ | ||||||
| Погрешность установки | -110…-130 дБм | -90 дБм…-110 дБм | -40 дБм…-90 дБм | -40 дБм…+26 дБм | |||
| 9 кГц ≤ f < 100 кГц | ±0,9 дБ | ±0,9 дБ | ±1,1 дБ | ||||
| 100 кГц ≤ f ≤ 4 ГГц | ±0,7 дБ | ±0,7 дБ | ± 1,1 дБ | ±1,1 дБ | |||
| 4 ГГц < f ≤ 6 ГГц | ±0,7 дБ | ±0,7 дБ | ±1,1 дБ | ±1,2 дБ | |||
| ALC вкл., температура 20˚С…30˚С. ALC – автоматическая регулировка выходной мощности | |||||||
| КСВН | ≤1,8 при уровне < 0 дБм | ||||||
| Защита выхода | Максимально допустимое обратное напряжение: 50 Впост Максимальная обратная входная мощность: +30 дБм (1 мГц ≤ f ≤ 6 ГГц) | ||||||
| Плотность фазовых шумов | <-122 дБн/Гц при отстройке на 20 кГц от несущей 100 МГц <-120 дБн/Гц при отстройке на 20 кГц от несущей 1 ГГц <-106 дБн/Гц при отстройке на 20 кГц от несущей 4 ГГц <-105 дБн/Гц при отстройке на 20 кГц от несущей 6 ГГц | ||||||
| Уровень гармонических искажений | <-30 дБн, 1 МГц < f ≤ 6 ГГц, уровень ≤+13 дБм | ||||||
| Уровень субгармонических искажений | <-48 дБн, 1 МГц < f ≤ 6 ГГц, уровень ≤+13 дБм при отстройке от несущей >10 кГц | ||||||
| Уровень негармонических искажений | <-65 дБн, 1 МГц < f ≤ 4 ГГц, уровень ≤+13 дБм <-56 дБн, 4 ГГц < f ≤ 6 ГГц, уровень ≤+13 дБм при отстройке от несущей >10 кГц | ||||||
| Свипирование частота / уровень (ГКЧ) | |||||||
| Режим свипирования | Шаговый (линейный или логарифмический), по списку | ||||||
| Диапазон частот/уровня | Полный диапазон ВЧ выхода | ||||||
| Режим работы | Однократный непрерывный | ||||||
| Число точек свипирования | Шаговый режим: 2 … 65535 По списку: 2 … 500 | ||||||
| Длительность точки | 10 мс … 100 с (разрешение 0,1 мс) | ||||||
| Источник синхронизации | Внешний, внутренний, ручной | ||||||
| НЧ выход | |||||||
| Формы сигнала | Синус, прямоугольник, пила/треугольник, DC | ||||||
| Диапазон частот | 0,1 Гц … 1 МГц – синус (разрешение: 0,01 Гц) 0,1 Гц … 20 кГц – прямоугольник, пила (разрешение: 0,01 Гц) | ||||||
| Выходной уровень (50 Ом) | 1 мВпик-пик … 3 Впик-пик (разрешение: 1 мВ) | ||||||
| Постоянное смещение | Макс. 2,5 В – 0,5*Uвых (разрешение: 1 мВ) | ||||||
| Свипирование (ГКЧ) | Режим: линейный или логарифмический. Диапазон: 0,01 Гц … 1 МГц. Длительность точки: 1 мс … 500 с (разрешение 0,1 мс). Источник синхронизации: внешний, внутренний, ручной | ||||||
| Амплитудная модуляция (внутренняя / внешняя) | |||||||
| Диапазон установки коэффициента АМ | 0 … 100 % (разрешение 0,1 %) | ||||||
| Погрешность установки коэффициента АМ, % | ±(0,04·Кам+1), при Кам ≤80 %, уровне выходного сигнала 0 дБм и модулирующей частоте 1 кГц | ||||||
| Частота модуляции | 10 Гц … 100 кГц | ||||||
| Искажение | < 3 % (частота АМ 1 кГц, уровень 0 дБм, глубина АМ <80%) | ||||||
| Частотная модуляция (внутренняя / внешняя) | |||||||
| Девиация частоты | Макс. N*1 МГц | ||||||
| Погрешность установки девиации частоты (Df), Гц | ±(0,02·Df+20) | ||||||
| Частота модуляции | 10 Гц … 100 кГц | ||||||
| Коэффициент гармоник ЧМ | <1 % (частота ЧМ 1 кГц, девиация частоты ≤50 кГц) | ||||||
| Фазовая модуляция (внутренняя / внешняя) | |||||||
| Девиация фазы | N*5 рад | ||||||
| Разрешение | 0,01 рад | ||||||
| Погрешность установки девиации фазы (Dφ), рад | ±(0,02·Dφ + 0,05) | ||||||
| Частота модуляции | 10 Гц … 100 кГц | ||||||
| Импульсная модуляция (внутренняя / внешняя) | |||||||
| Подавление в паузе | >70 дБн (1 МГц < f ≤ 4 ГГц); > 65 дБн (4 ГГц < f ≤ 6 ГГц) | ||||||
| Время нарастания/спада | ≤50 нс | ||||||
| Период следования | 40 нс …300 с | ||||||
| Генератор сигналов (внутренний / внешний) | |||||||
| Вид выходного сигнала | Одиночный или парный импульс (отрицательная полярность, положительная полярность) | ||||||
| Период следования | 40 нс … 300 с (разрешение: 10 нс) | ||||||
| Длительность импульса | 20 нс … 300 с (разрешение: 10 нс) | ||||||
| Задержка парного импульса | 20 нс … 300 с (разрешение: 10 нс) | ||||||
| Источник синхронизации | Внешний, внутренний, ручной | ||||||
| Задержка внешнего запуска | 140 нс … 300 с (разрешение: 10 нс) | ||||||
| Генератор пачек импульсов (Опция) | |||||||
| Число импульсов | 1 … 2047 | ||||||
| Число повторений | 1 … 65535 | ||||||
| Длительность импульса | 20 нс – 300 с | ||||||
| Выходы / Выход | |||||||
| Передняя панель | |||||||
| ВЧ выход | N тип (мама), 50 Ом | ||||||
| НЧ выход | BNC тип (мама), 50 Ом | ||||||
| Задняя панель | |||||||
| Синхронизация вход/выход | BNC тип (мама), 100 кОм 5 В TTL | ||||||
| Внеш. модуляция вход | BNC тип (мама), высокоомный | ||||||
| Импульс вход/выход | BNC тип (мама), вход: высокоомный, выход: 50 Ом, CMOS 3,3 В | ||||||
| Выход ОГ | 10 МГц, BNC тип (мама), 50 Ом, >0 дБм | ||||||
| Вход ОГ | 10 МГц, BNC тип (мама), 50 Ом, -5 дБм … +10 дБм | ||||||
| Сигнальный выход | BNC тип (мама), 50 Ом, CMOS 3,3 В | ||||||
| Общие данные | |||||||
| ЖК-дисплей | Сенсорный емкостной, диагональ 12,7 см, разрешение: 800 х 480 точек | ||||||
| Память | Встроенная Flash 4 Гб, поддержка USB Flash дисков | ||||||
| Напряжение питания | 100 – 240 В (автовыбор), 50/60 Гц | ||||||
| Частота питающей сети | 50/60 Гц – при напряжении питания от 100 до 240 В 400 Гц – при напряжении питания от 100 до 120 В | ||||||
| Потребляемая мощность | Не более 75 Вт | ||||||
| Рабочая температура | 5…45°С | ||||||
| Интерфейсы | LAN, USB-Device, опциональный адаптер GPIB – USB | ||||||
| Память | Встроенная (256 МБ) | ||||||
| Габаритные размеры | 338 × 113 × 369 мм (ШхВхГ) | ||||||
| Масса | Не более 5,3 кг | ||||||
Комплект поставки:
| Наименование | Количество |
|---|---|
| Генератор сигналов высокочастотный АКИП-3209-BW60 | 1 |
| Кабель USB | 1 |
| Кабель питания | 1 |
| Руководство по эксплуатации | 1 |
| Характеристики | |
| Внесен в госреестр СИ | Нет |
| Документы и сертификаты | |
| Производитель | АКИП |
| Страна производитель | Россия |
| Гарантия (мес.) | 36 |
