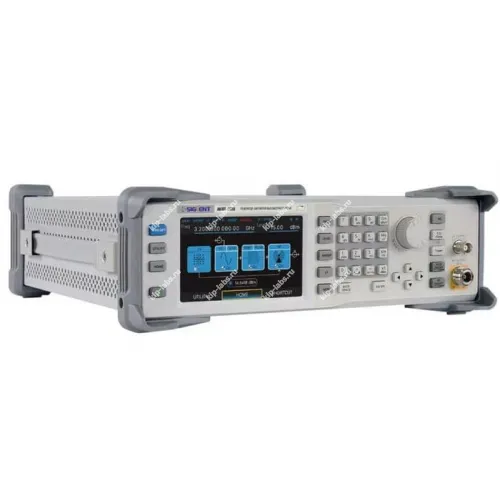

Описание генератора ВЧ-сигналов АКИП-3208 с опцией IQE21:
Высокочастотный генератор сигналов АКИП-3208 позволяет получать сигналы определенной природы и формы, имеющие конкретные характеристики, которые необходимы для целей измерения и решения других задач.
Генератор сигналов высокой частоты АКИП-3208 - надежная модель, работающая в широком диапазоне частот и напряжения.
Отличается наличием внешней IQ модуляции.
Отличительные особенности:
- Два выхода: НЧ до 1МГц, (BNC - тип), ВЧ до 2,1 ГГц (N-тип);
- Разрешение по частоте 0,01 Гц;
- Встроенный опорный генератор;
- Выходной уровень -110 дБм...+13 дБм;
- Разрешение по амплитуде 0,01 дБм;
- Виды модуляции: AM, ЧМ, ФМ, ИМ;
- Опционально генератор пачек импульсов;
- Возможность использования внешних USB измерителей мощности для контроля уровня выходного сигнала;
- Сенсорный ЖК-дисплей с диагональю 12,7 см, разрешение 800 х 480;
- Интерфейсы: LAN, USB (USB TMC), опциональный адаптер GPIB - USB.
Технические характеристики:
| Параметр | Значение | ||||||
|---|---|---|---|---|---|---|---|
| Выходная частота | |||||||
| Диапазон* | 9 кГц … 2,1 ГГц (IQ модуляция 10 МГц … 2,1 ГГц) | ||||||
| Дискретность установки | 0,01 Гц | ||||||
| Погрешность установки стандартное исполнение | ±1×10-6 (есть вход внешней опорной частоты 10 МГц) | ||||||
| Погрешность установки опция 100 | ±2×10-7 | ||||||
| Погрешность установки опция 101 | ±5×10-8 | ||||||
| Выходной уровень | |||||||
| Диапазон установки уровня выходного сигнала, 50 Ом | 9 кГц ≤ f ≤ 100 кГц, -110 … +9 дБм (-110 … +7 дБм); 100 кГц < f ≤ 1 МГц, -110 … +15 дБм (-110 … +10 дБм); 1 МГц < f ≤ 3,2 ГГц, -110 … +20 дБм (-110 … +13 дБм) | ||||||
| Разрешение | 0,01 дБ | ||||||
| Погрешность установки 100 кГц < f ≤ Fконеч | +13 дБм...-90 дБм: ± 0,7 дБ; -90 дБм...-110 дБм: ± 1,1 дБ; ALC включен, температура 20˚С…30˚С; ALC - автоматическая регулировка выходной мощности | ||||||
| КСВН | ≤ 2 при уровне < 0 дБм | ||||||
| Защита выхода | Максимально допустимое обратное напряжение: 50 Впост; максимальная обратная входная мощность: +30 дБм (1 мГц ≤ f ≤ 3,2 ГГц) | ||||||
| Плотность фазовых шумов | < -118 дБн/Гц при отстройке на 20 кГц от несущей 100 МГц; < -110 дБн/Гц при отстройке на 20 кГц от несущей 1 ГГц; < -105 дБн/Гц при отстройке на 20 кГц от несущей 3 ГГц | ||||||
| Уровень гармонических искажений | < -30 дБн, 1 МГц < f ≤ 3,2 ГГц, уровень ≤ +13 дБм | ||||||
| Уровень субгармонических искажений | < -65 дБн, 1 МГц < f ≤ 1,5 ГГц, уровень ≤ +13 дБм | ||||||
| Уровень негармонических искажений | < -75 дБн, 1,5 ГГц < f ≤ 3,2 ГГц, уровень ≤ +13 дБм при отстройке от несущей >10 кГц | ||||||
| * - В диапазоне частот от 9 кГц до 100 кГц параметры спектра (искажения) выходного сигнала не нормируются. | |||||||
| Свипирование частота/уровень (ГКЧ) | |||||||
| Режим свипирования | Шаговый (линейный или логарифмический), по списку | ||||||
| Диапазон частот/уровня | Полный диапазон ВЧ выхода | ||||||
| Режим работы | Однократный непрерывный | ||||||
| Число точек свипирования | Шаговый режим: 2 … 65535; по списку: 2 ... 500 | ||||||
| Длительность точки | 10 мс ... 100 с (разрешение 0,1 мс) | ||||||
| Источник синхронизации | Внешний, внутренний, ручной | ||||||
| НЧ выход | |||||||
| Формы сигнала | Синус, прямоугольник, пила, DC | ||||||
| Диапазон частот | 0,1 Гц … 1 МГц – синус (разрешение: 0,01 Гц); 0,1 Гц … 20 кГц – прямоугольник, пила (разрешение: 0,01 Гц) | ||||||
| Выходной уровень (50 Ом) | 1 мВпик-пик ... 3 Впик-пик (разрешение: 1 мВ) | ||||||
| Постоянное смещение | Макс. 2,5 В – 0,5*Uвых (разрешение: 1 мВ) | ||||||
| Свипирование (ГКЧ) | Режим: линейный или логарифмический. Диапазон: 0,01 Гц … 1 МГц. Длительность точки: 1 мс … 500 с (разрешение 0,1 мс). Источник синхронизации: внешний, внутренний, ручной | ||||||
| Амплитудная модуляция (внутренняя/внешняя) | |||||||
| Диапазон установки коэффициента АМ | 0 … 100 % (разрешение 0,1 %) | ||||||
| Погрешность установки коэффициента АМ, % | ±(0,04·Кам+1), при Кам ≤ 80 %, уровне выходного сигнала 0 дБм и модулирующей частоте 1 кГц | ||||||
| Частота модуляции | 10 Гц ... 100 кГц | ||||||
| Искажение | < 3 % (частота АМ 1 кГц, уровень 0 дБм, глубина АМ <80%) | ||||||
| Частотная модуляция (внутренняя/внешняя) | |||||||
| Девиация частоты | Максимум N*1 МГц | ||||||
| Погрешность установки девиации частоты (Df), Гц | ±(0,02·Df+20) | ||||||
| Частота модуляции | 10 Гц ... 100 кГц | ||||||
| Коэффициент гармоник ЧМ | < 1 % (частота ЧМ 1 кГц, девиация частоты ≤ 50 кГц) | ||||||
| Фазовая модуляция (внутренняя/внешняя) | |||||||
| Девиация фазы | N*5 рад | ||||||
| Разрешение | 0,01 рад | ||||||
| Погрешность установки девиации фазы (Dφ), рад | ±(0,02·Dφ + 0,05) | ||||||
| Частота модуляции | 10 Гц … 100 кГц | ||||||
| Импульсная модуляция (внутренняя/внешняя) | |||||||
| Подавдение в паузе | > 70 дБн | ||||||
| Время нарастания/спада | ≤ 15 нс | ||||||
| Период следования | 40 нс … 300 с | ||||||
| Генератор импульсов | |||||||
| Вид выходного сигнала | Одиночный или парный импульс (отрицательная полярность, положительная полярность) | ||||||
| Период следования | 40 нс … 300 с (разрешение: 10 нс) | ||||||
| Длительность импульса | 20 нс … 300 с (разрешение: 10 нс) | ||||||
| Задержка парного импульса | 20 нс … 300 с (разрешение: 10 нс) | ||||||
| Источник синхронизации | Внешний, внутренний, ручной | ||||||
| Задержка внешнего запуска | 140 нс … 300 с (разрешение: 10 нс) | ||||||
| Генератор пачек импульсов (Опция) | |||||||
| Число импульсов | 1 … 2047 | ||||||
| Число повторений | 1 … 65535 | ||||||
| Длительность импульса | 20 нс – 300 с | ||||||
| Внешняя IQ модуляция (Опция) | |||||||
| Источник модуляции | Внешний | ||||||
| Полоса частот | Частота модуляции I или Q < 100 МГц ВЧ сигнал (I+Q) < 200 МГц | ||||||
| Входной уровень | I2+Q2=0,5 Вскз | ||||||
| Величина вектора ошибки EVM | 16QAM, a=0.22, 5 MSps, уровень ≤ 0 дБм; 10 МГц < f ≤ 1,5 ГГц, EVM ≤ 0,7%; 1,5 ГГц < f ≤ 3,2 ГГц, EVM ≤ 1,2%; QPSK, a=0.22, 5 MSps, уровень ≤ 0 дБм; 10 МГц < f ≤ 1,5 ГГц, EVM ≤ 0,7%; 1,5 ГГц < f ≤ 3,2 ГГц, EVM ≤ 1% | ||||||
| Входы/выход | |||||||
| ВЧ выход | N тип (мама), 50 Ом | ||||||
| НЧ выход | BNC тип (мама), 50 Ом | ||||||
| Синхронизация вход/выход | BNC тип (мама), 50 Ом; 5 В TTL | ||||||
| Внешняя модуляция вход | BNC тип (мама), 50 Ом | ||||||
| Импульс вход/выход | BNC тип (мама), 100 кОм, CMOS 3,3 В | ||||||
| Выход ОГ | 10 МГц, BNC тип (мама), 50 Ом, > 0 дБм | ||||||
| Вход ОГ | 10 МГц, BNC тип (мама), 50 Ом, -5 дБм … +10 дБм | ||||||
| Сигнальный выход | BNC тип (мама), 50 Ом, CMOS 3,3 В | ||||||
| IQ мод. вход (опция) | Вход I: BNC тип (мама), 50 Ом. Вход Q: BNC тип (мама), 50 Ом | ||||||
| Общие характеристики | |||||||
| Напряжение питания | 100 – 240 В (автовыбор), 50/60 Гц | ||||||
| Чатота питающей сети | 50/60 Гц - при напряжении питания от 100 до 240 В; 400 Гц - при напряжении питания от 100 до 120 В | ||||||
| Потребляемая мощность | Не более 35 Вт | ||||||
| Рабочая температура | 5…45°С | ||||||
| ЖК-дисплей | Сенсорный емкостной, диагональ 12,7 см, разрешение: 800 х 480 точек | ||||||
| Интерфейсы | LAN, USB-Device, опциональный адаптер GPIB – USB | ||||||
| Память | Встроенная (256 МБ) | ||||||
| Габаритные размеры | 338 × 113 × 369 мм (ШхВхГ) | ||||||
| Масса | не более 4,84 кг | ||||||
Комплект поставки:
| Наименование | Количество |
|---|---|
| Генератор сигналов высокочастотный АКИП-3208 с опцией IQE21 | 1 |
| Кабель USB | 1 |
| Кабель питания | 1 |
| Руководство по эксплуатации | 1 |
| Характеристики | |
| Внесен в госреестр СИ | Да |
| Документы и сертификаты | |
| Номер в госреестре СИ | 75673-19 |
| Производитель | АКИП |
| Страна производитель | Россия |
| Гарантия (мес.) | 36 |
