MFG-72260MRA - 4-канальный генератор сигналов специальной и произвольной формы

Кратко о модели: MFG-72260MRA - 4-канальный генератор сигналов специальной и произвольной формы

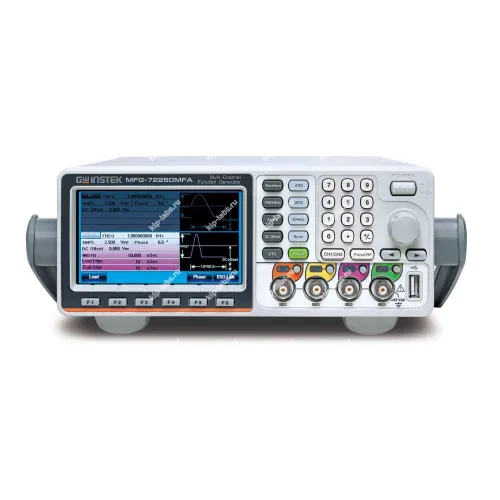

MFG-72260MRA - четырёхканальный прибор для формирования специальных и произвольных сигналов; производитель GW Instek позиционирует эту серию для применения в лабораториях и сервисных центрах, при этом устройство совмещает в одном шасси функции нескольких типов генераторов. По классу прибор входит в генераторы сигналов, благодаря этому его удобно использовать в стендовых измерениях и при разработке.

На передней панели установлен цветной графический ЖК-экран диагональю 11 см (разрешение 480 х 272). Интерфейсы USB (host/device) и LAN облегчают отображение параметров и интеграцию в существующие тестовые стенды; редактирование произвольных форм возможно с панели без подключения ПК, при этом файлы сохраняются и загружаются с USB-flash. В ряде задач уместны параметры дискретности и функции самокалибровки.

Ключевые особенности

• Комбинированный «4 в 1» инструмент: в одном корпусе совмещены генератор 2 каналов (ФГ + СПФ) до 60 МГц, генератор импульсов до 25 МГц, ВЧ-генератор до 320 МГц (72260MRA) и усилитель до 20 Вт (72260MRA).
• Каждый выход оснащён собственной гальванической развязкой, что снижает взаимное влияние каналов.
• Синусоидный диапазон частот охватывает 1 мкГц…10/ 20/ 30/ 60 МГц в зависимости от модификации.
• Прямой цифровой синтез с частотной дискретностью 1 мкГц и точностью установки ±2x10-5.
• В ЦАП используется 14 бит разрешения при частоте дискретизации 200 МГц.
• Память для специальных форм содержит 16k точек, распределённых по 10 ячейкам.
• Поддерживаются стандартные и специализированные формы: синус, прямоугольник, треугольник, пила, импульс, шум плюс 65 встроенных СПФ.
• Набор режимов модуляции включает AM/ЧМ, IM, ЧМн, SUM, ШИМ, АМн, ФМн, ГКЧ и генерацию пакетов радиоимпульсов (Burst).
• Доступен режим произвольных форм (ARB) с возможностью редактирования без ПК (отображение формы, точка, линия, добавить, копировать, удалить, сохранить, загрузить).
• Встроенный частотомер охватывает диапазон 5 Гц…150 МГц.
• Усиленная изоляция между выходами поддерживает каскадное подключение с ИП постоянного тока для увеличения амплитуды Uвых (AC-DC) до +42 В или -42 В.
• Инструмент оснащён крупным цветным графическим ЖК-экраном, интерфейсами USB (host/device), LAN, входом синхронизации и входом внешней модуляции/выходом ТТЛ.
• Возможность сохранения и загрузки файлов на USB-flash и наличие ПО AWES для работы с произвольными формами.

Где применяется

За счёт сочетания различных функциональных блоков прибор применяют в лабораторных испытаниях, при отладке электроники и в сервисном обслуживании, что позволяет использовать его для генерации тест
