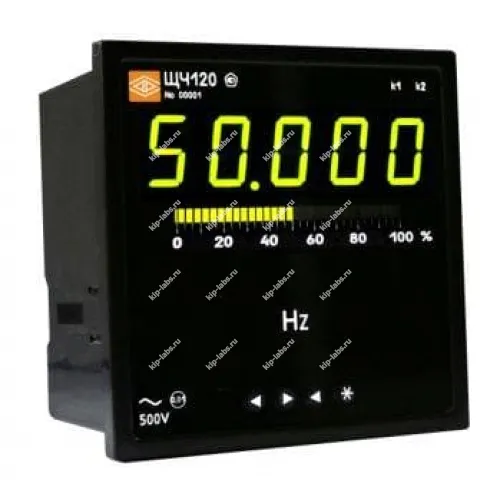

Описание модели: Частотомер ЩЧ120
Частотомер ЩЧ120 служит для измерения частоты электрических сигналов, при этом изготовителем является Электроприбор (г. Чебоксары) .
Устройство относится к классу частотомеры. Оно рассчитано на стационарную эксплуатацию и обеспечивает считывание частоты в типичных технологических условиях.
При необходимости прибор допускает подключение внешних интерфейсов, при этом дискретная фиксация частоты удобна при задачах с ограниченным объёмом данных, и уместность этих режимов зависит от архитектуры автоматизированной системы.
Преимущества
- Небольшие габариты, облегчающие установку в щитовые панели и пульты управления.
- Простота в эксплуатации и регулировке отображаемых значений.
- Понятная индикация обеспечивает быстрый визуальный контроль.
- Стандартная конструкция способствует быстрой замене и сервисному обслуживанию.
Область применения
Прибор используют там, где требуется регулярный мониторинг частоты. Это помогает поддерживать стабильность технологических процессов и своевременно выявлять отклонения.
- лаборатории
- производственные участки
- сервисное и ремонтное обслуживание электрооборудования
Чертёж габаритов
Габаритный чертёж предоставлен для ознакомления; его применяют при проектировании встраивания прибора в щитовые модули.
Описание частотомера ЩЧ120
Приборы ЩЧ120, ЩЧ96, ЩЧ72, ЩЧ02 предназначены для измерения и преобразования частоты переменного тока в однофазных электрических сетях и других цепях переменного тока в выходные унифицированные сигналы постоянного тока и передачи измеренных значений по последовательному цифровому интерфейсу RS485.
Приборы применяются в энергетике и других областях промышленности для контроля электрических параметров. Возможность обмена информацией по интерфейсу RS485, наличие выходных аналоговых сигналов постоянного тока и дискретных выходов позволяют использовать приборы в автоматизированных системах различного назначения.
Приборы являются одноканальными однопредельными и имеют исполнения по габаритным размерам, диапазонам входных напряжений, разрядности, диапазону измерений, классу точности, напряжению питания
Технические характеристики ЩЧ120
| Параметр | Значения |
|---|---|
| Отображение информации | |
| Светодиодная индикация (единичные и семисегментные индикаторы) | - четырехзначный или пятизначный семисегментный светодиодный индикатор (в зависимости от разрядности в соответствии с заказом); - единичные светодиодные индикаторы, отображающие работу интерфейса, состояние дискретных выходов Высота знаков: ЩЧ120 – 20 мм (для прибора с разрядностью 5,0) или 26 мм (для прибора с разрядностью 4,0). Для ЩЧ120 с цветным комбинированным индикатором высота знака - 20 мм. |
| Дополнительная индикация | Цветная барграфическая (дискретно-аналоговая) шкала (31 сегмент) - только для ЩЧ120 с цветными комбинированными индикаторами |
| Дополнительные возможности | Подключение модулей индикации или табло по интерфейсу RS485 |
| Телеизмерение | |
| Диапазон измерения | 10…9999 Гц, 10…15000 Гц |
| Диапазон входного напряжения | Uном = 150 В (22,5...180 В), Uном = 500 В (75...600 В) |
| Класс точности | 0,01; 0,05 – при измерении; 0,5 – при преобразовании |
| Максимальный диапазон показаний | разрядность 4,0: от 0 до 9999; разрядность 5,0: от 0 до 99999 |
| Время измерения | 0,1 с |
| Время установления выходного аналогового сигнала, не более | 0,5 с |
| Пределы основной погрешности | Измерение: 0,05% (с разрядностью 4,0); 0,01% (с разрядностью 5,0) Преобразование: 0,5% |
| Гальваническая развязка входных и выходных цепей, цепей питания | Есть |
| Входное сопротивление при измерении напряжения переменного тока | (1-0,005) МОм |
| Интерфейс связи / Аналоговые выходы | |
| RS485 | Количество: 0, 1, 2; протокол Modbus RTU Скорость передачи данных: 9600, 19200, 38400, 57600 бод. |
| Аналоговые выходы | Количество: 0, 1, 2 Диапазоны: 0...5 мА, 4...20 мА, 0...20 мА, 0...2,5...5 мА; 4...12...20 мА; 0...10...20 мА Примечание: Возможны комбинации аналоговых и дискретных выходов в зависимости от исполнения прибора. |
| Телеуправление | |
| Дискретные выходы | Количество: 0, 1, 2 Постоянное напряжение 350 В, 200 мА или переменное напряжение 250 В, 200 мА Примечание: Возможны комбинации аналоговых и дискретных выходов в зависимости от исполнения прибора. |
| Питание | |
| Напряжение питания | - 12ВН - (12 +6/-3) В постоянного тока, - 24ВН - (24 +12/-6) В постоянного тока, - 220ВУ - от 85 до 264 В переменного тока частотой (50 0,5) Гц или от 120 до 370 В постоянного тока, - 230В - от 85 до 264 В переменного тока частотой (50 0,5) Гц |
| Мощность потребления от цепи питания, не более | - 3,5 В•А для приборов с напряжением питания 12ВН, 24ВН; - 6,0 В•А для приборов с напряжением питания 220ВУ, 230В. |
| Перепрограммирование прибора (настройка) | |
| Перепрограммирование | - через программу «Конфигуратор» (интерфейс RS485); - с помощью кнопок на передней панели (при наличии) |
| Параметры перепрограммирования | - параметры работы индикации; - положение десятичной точки; - диапазон преобразования частоты в выходной аналоговый сигнал; - диапазон изменений аналоговых выходов; - режимы работы и уровни срабатывания дискретных выходов (уставок); - параметры интерфейса; - калибровка |
| Условия эксплуатации | |
| Рабочий диапазон температур | От - 40 до + 70 С |
| Степень защиты | IP50 |
| Монтаж | В щит |
| Сечение проводов | 2,5 мм2 |
| Максимальная перегрузка по входному сигналу (длительность) | 150 % (2 ч) |
| Межповерочный интервал | 10 лет |
| Гарантийный срок эксплуатации | 24 мес. |
| Средний срок службы, не менее | 20 лет |
| Средняя наработка на отказ | 200000 ч |
| Характеристики | |
| Внесен в госреестр СИ | Нет |
| Документы и сертификаты | |
| Классзащиты | IP50 |
| Производитель | Электроприбор(г.Чебоксары) |
| Страна производитель | Россия |
| Гарантия (мес.) | 24 |
