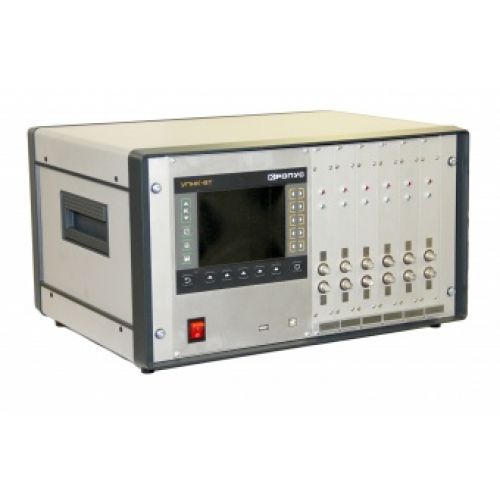

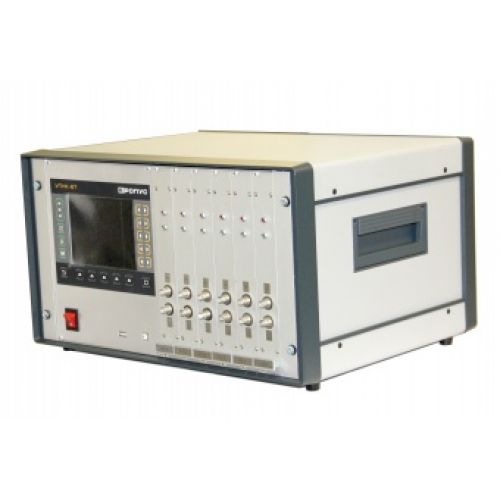

УПНК-6Т Портативный промышленный УЗ дефектоскоп с параллельными каналами

Описание модели: УПНК-6Т Портативный промышленный УЗ дефектоскоп с параллельными каналами

УПНК-6Т - переносной многоанальный ультразвуковой дефектоскоп и толщиномер. Разработан Кропус и выполнен с независимыми параллельными каналами на основе высокоскоростной архитектуры.

Прибор можно рассматривать как экономичный шаг на пути к обновлению устаревших установок (УДМ – 1М; УДМ – 3; АТЛАНТ – 3; ИДЦ; ИДЦ – 6; ИДЦ – 10; УДТ – 4М; ДУ – 161 – М; ДУК-66ПМ; УД-10УА; УКК – 2; Интротест и др.), что позволяет модернизировать существующие решения и одновременно служить основой для создания новых комплексов с требуемой степенью механизации и автоматизации. Также прибор органично вписывается в класс дефектоскопы и может использоваться как элемент более широкой системы контроля.

УПНК-6Т применяется для дефектоскопии и толщинометрии труб малого диаметра - проверяемые образцы включают трубы диаметром 2 мм при толщине стенки 0,2 мм, при этом в динамическом режиме с использованием СОП 2х0,171 и СОП 2х0,250 отклонение от заданных параметров составило 1 мкм. При необходимости возможна точная регулировка дискретности настроек и использование процедур самокалибровки.

Преимущества

Компактность и масса не более 15 кг упрощают перенос и развёртывание оборудования, при этом возможность установки в стандартную 19 дюймовую приборную стойку обеспечивает удобство интеграции в стационарные места контроля. Независимость каналов и применение двух компьютеров - одного для обработки, другого для управления - разделяют нагрузку и обеспечивают высокую скорость работы, что позволяет реализовать режимы обработки сигналов с частотой посылок до 15 кГц.

Область применения

Устройство предназначено для проведения контроля и измерения толщины тонкостенных труб, а также для внедрения в существующие и новые автоматизированные линии ультразвукового контроля; при необходимости реализуются как иммерсионные, так и контактные способы контроля, включая совмещённые и эхо-методы. Кроме того, прибор пригоден для интеграции в транспортные системы и централизованные сетевые решения предприятия.

Отличительные особенности:

• Мобильность (масса не более 15 кг)
• Возможность подключения к ультразвуковым установкам с разной степенью автоматизаций
• Релейный выход. Возможность для подключения к существующей транспортной системе
• Возможность интеграции в стандартную 19 дюймовую приборную стойку
• Независимость всех каналов и использование 2-х компьютеров: обработки и управления работой, что позволяет обеспечить высокоскоростную работу системы и реализовать различные режимы обработки сигналов в каждом канале с частотой посылок до 15 кГц
• Возможность комбинирования методов контроля: одновременного поиска дефектов и определения глубины их залегания (режим дефектоскоп) и/или измерения толщины и фиксации расслоений (режим толщиномер)
• Частотный диапазон канала - от 0,5 МГц до 25 МГц
• Встроенные аналоговые фильтры и катушки индуктивности, позволяющие подключать и согласовывать практически любые преобразователи
• Сохранение протоколов контроля изделий в виде файловой базы данных и передача их на USB носитель без подключения к ПК (!)
• Использование сетевых возможностей Windows NT/2000, делает возможным удаленный мониторинг участка контроля и интеграцию установки в единую общезаводскую систему качества
• Возможна реализация любых способов контроля: иммерсионного (с синхронизацией от поверхностного сигнала), совмещенного/раздельно-совмещенного эхо-метода, теневого или зеркально-теневого методов.

Комплект поставки:

• Дефектоскоп КРОПУС УПНК-6Т
• Руководство пользователя
• Гарантийный талон
• Упаковка

Технические характеристики:
