- Артикул: Вектор-50

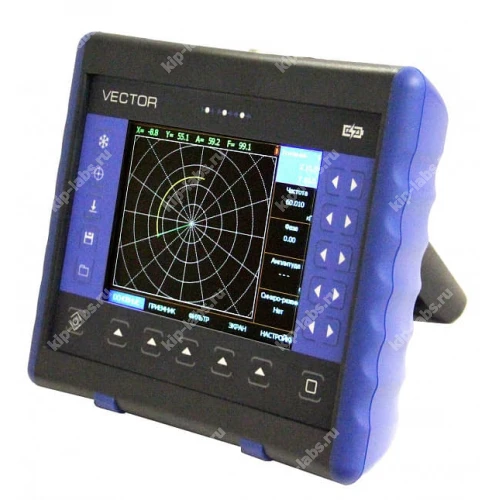

Описание универсального вихретокового дефектоскопа Вектор-50:
Новый универсальный вихретоковый дефектоскоп Вектор версии 50 с поддержкой любых вихретоковых: параметрических, дифференциальных, динамических (роторных) преобразователей, а также различных импедансных преобразователей. Дефектоскоп предназначен для контроля металлопродукции, углепластиков и композитов на наличие дефектов типа поверхностных и подповерхностных трещин, нарушений сплошности и однородности материалов, полуфабрикатов и готовых изделий из различных материалов.
Дефектоскоп может использоваться для измерения толщины защитных покрытий, глубины поверхностных трещин, электропроводности цветных металлов и содержания ферритной фазы в нержавеющих хромоникелевых сталях аустенитного и перлитного классов.
С дефектоскопом Вектор-50 могут использоваться любые накладные или проходные вихретоковые дифференциальные и абсолютные преобразователи, работающие на частотах от 10 Гц до 20 МГц, а также любые динамические (ротационные) преобразователи, в том числе марок FORSTER , ELOTEST и др. при использовании специальных переходников.
С дефектоскопом могут использоваться пьезоэлектрические и электромагнитно-акустические (ЭМА) преобразователи для контроля изделий из металлов и композитных материалов с целью исследования физико-механических свойств и качества клеевых соединений акустическими методами. Чувствительность контроля определяется свойствами контролируемого материала, используемыми преобразователями, глубиной залегания, размерами, ориентацией и типом дефектов.
Дефектоскоп может применяться в машиностроении, энергетике, металлургической промышленности, железнодорожном, авиационном, автомобильном и трубопроводном видах транспорта для контроля изделий основного производства и технологического оборудования.
Отличительные особенности дефектоскопа Вектор-50:
- Одновременное отображение сигнала на экране дефектоскопа в амплитудно-временной и комплексной плоскостях
- Отдельное усиление по осям X и Y
- Режим синхронизации для работы с вихретоковыми роторными преобразователями
- Возможность контроля различных углепластиков
- Контроль композитов на расслоения с использованием импедансных преобразователей
- Большая память настроек и результатов
- Две настраиваемые зоны АСД: коробка и сегмент
- Различные режимы отображения сигнала
- Отлично читаемый на солнечном свету TFT экран
- Морозоустойчивое (от -30С) исполнение
- Различные виды зон АСД с задаваемой логикой определения дефекта
- Богатые функциональные возможности и широкий круг решаемых задач
- Возможность подключения различных вихретоковых преобразователей
- Запоминание большого количества настроек и результатов контроля
- Питание от литий-ионных аккумуляторов
- Встроенное зарядное устройство
Технические характеристики Вектор-50:
| Характеристики | Значения |
|---|---|
| Диапазон регулировки усиления | от 0 до 70 дБ, с шагом 0.1, 1, 2, 6 и 10 дБ |
| Диапазон регулировки предварительного усилителя | от 0 до 40 дБ, с шагом 0.1, 1, 2, 6 и 10 дБ |
| Диапазон изменения частоты | от 1 Гц до 20 МГц, с шагом 1, 10,100 и 1000 Гц |
| Регулировка амплитуды возбуждения преобразователя | 12.5%, 25%, 50%, 100% |
| Диапазон изменения фазы Вектора | 0 - 359 град., с шагом 0.01, 0.1, 1, 5, 10, 45, 90 и 180 град. |
| Фильтр НЧ | регулируемый от 5 до 1000 Гц |
| Фильтр ВЧ | регулируемый от 2,5 до 500 Гц |
| Режим работы | стандартный, синхро-режим, частотное сканирование |
| Вид графика | XY, XY+YT, XY+AT, YT, YT+XT |
| След сигнала | 0-30 сек, с шагом 1 сек |
| Зоны АСД | коробка, сегмент |
| Режимы АСД | дефект в зоне, дефект вне зоны |
| Типы вывода на экран | Вектор, точка |
| Типы преобразователей | дифференциальный, абсолютный, роторный |
| Память настроек | 100 настроек |
| Память результатов | 500 протоколов вихретокового контроля |
| Экран | цветной TFT 640х480 с регулируемой яркостью и регулировкой цветовой гаммы. Специальная функция смены фона для работы на ярком солнце |
| Интерфейс | USB |
| Разъемы преобразователей | 1 x Lemo1B + 1 x Lemo0B |
| Время работы | 10 часов от аккумуляторов |
| Внешнее питание | блок питания от сети 220 В, 50Гц AC |
| Напряжение питания | 15V/3,5A DC |
| Диапазон рабочих температур | от -30º C до +55° C |
| Размер (В x Ш x Д) | 200 мм x 225 мм x 80 мм |
| Масса | 1,5 кг с аккумуляторами |
| Характеристики | |
| Внесен в госреестр СИ | Да |
| Документы и сертификаты | |
| Номер в госреестре СИ | 71308-18 |
| Производитель | Кропус |
| Страна производитель | Россия |
