Стандартные образцы предприятий NOVOTEST СОП

Кратко о модели: Стандартные образцы предприятий NOVOTEST СОП

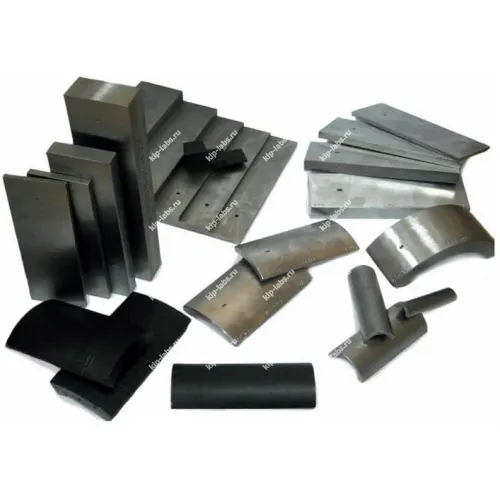

Стандартные образцы предприятий (СОП) применяют как эталонные образцы для поверки и настройки средств неразрушающего контроля. Компания NOVOTEST выпускает такие изделия для воспроизведения опорных сигналов в процессе контроля.

При ультразвуковом контроле опорные импульсы обычно формируют за счёт искусственных отражающих элементов, встроенных в СОП; материалы образцов подбирают с акустическими свойствами, близкими к контролируемой детали. За счёт этого достигают корректной настройки ультразвуковых импульсных дефектоскопов и проверки их чувствительности.

По ГОСТ 14782-86 стандартные образцы распределяют по типам отражающих элементов, что упрощает выбор нужного исполнения под конкретную методику контроля. Таким образом в нормативе закреплены базовые варианты конструкции СОП.

Типовые исполнения включают:

• плоскодонные дисковые отражатели с рабочей поверхностью, ориентированной перпендикулярно направлению УЗ-луча;
• угловые отражатели - зарубка с вертикальной рабочей гранью, направленной перпендикулярно плоскости сканирования преобразователя;
• цилиндрические отверстия, образующая которых ориентирована перпендикулярно УЗ-лучу;
• сегментные отражатели с отражающей поверхностью, расположенной перпендикулярно акустической оси ПЭП.

Для каждой группы материалов и типов соединений разработаны технологические инструкции, где указаны допустимые формы и размеры искусственных дефектов и выделены классы дефектности, связанные с прочностными характеристиками продукции; при этом соблюдение этих норм обеспечивает сопоставимость результатов контроля. Благодаря этому специалисты получают однозначные критерии при оценке состояния изделий.

Компания NOVOTEST изготавливает СОП практически любых конфигураций - с боковым цилиндрическим отверстием, плоскодонным отверстием, угловым отражателем («зарубка»), сегментным отражателем и другими вариантами; многие образцы выпускаются в соответствии с действующими нормативными документами. Подобные образцы уместны при дискретном контроле; возможность интеграции с системами учёта результатов повышает удобство эксплуатации.

Ключевые особенности

• Изготовление из материалов с акустическими характеристиками, близкими к контролируемой продукции.
• Разнообразие типов искусственных отражателей, предусмотренных ГОСТ 14782-86.
• Применение для формирования опорных сигналов и калибровки ультразвуковых дефектоскопов.
• Выпуск согласно действующим нормативам и техническим требованиям.

Где применяется

СОП используются в лабораториях и на производстве для настройки, поверки и контроля параметров ультразвуковых систем; в итоге они служат опорой при оценке чувствительности и временных характеристик дефектоскопов. Такие эталоны востребованы при приёмо‑сдаточных и периодических проверках оборудования, а также при разработке методик контроля.
