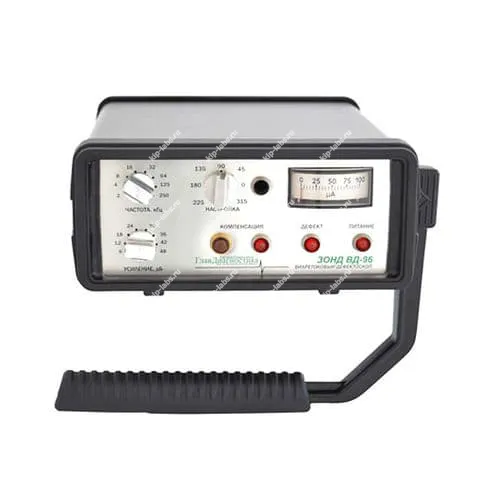

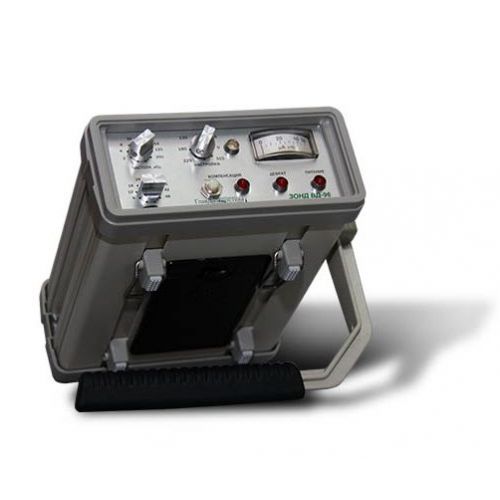

Вихретоковый дефектоскоп ЗОНД ВД-96

Описание модели: Вихретоковый дефектоскоп ЗОНД ВД-96

АКА-Скан предлагает вихретоковый дефектоскоп ЗОНД ВД-96, предназначенный для обнаружения дефектов в металлах - мелких и крупных трещин, коррозионных зон и усталостных повреждений, в том числе под диэлектрическим покрытием. При этом прибор пригоден для проверки поверхностей как черных, так и цветных металлов, а его конструкция позволяет использовать принципы, применяемые в дефектоскопы.

Для регистрации дефектов задействованы две системы вторичных электромагнитных полей, которые воздействуют на измерительные катушки; они фиксируют возникающие искажения при сканировании и по ним оценивают глубину и объём обнаруженных повреждений.

Преимущества

• Отстройка от мешающих факторов позволяет получать точные данные;
• беспрерывная работа до 40 часов;
• подключение внешнего осциллографа;
• рабочие частоты от 1 до 250 кГц;
• диапазон рабочих температур от -5°C до +40 °C.

Система амплитудно-фазовой автокомпенсации реализована в устройстве, что позволяет корректировать влияние помех, например, перекосов универсального ВТП. Также это обеспечивает селективную чувствительность к определённым типам дефектов; при необходимости прибор может не реагировать на риски, царапины и выбоины при поиске подповерхностных дефектов.

ВТП отличается высокой чувствительностью и регистрирует даже мелкие поверхностные повреждения в полосе сканирования 10 мм, при этом одновременно выявляются подповерхностные дефекты; таким образом за одно сканирование можно получить оценку как поверхностных, так и подповерхностных нарушений. Кроме того, уместна дискретизация показаний и применение внешних средств визуализации для обработки сигналов.

Область применения

• Выявление коррозионных поражений трубопроводов под слоем изоляции.
• Выявление трещин в компрессорном оборудовании, резьбовых соединениях насосов.
• В железнодорожном транспорте - для выявления закалочных трещин после термообработки поверхностей рельсов и колес.
• Энергетика - контроль корпусного оборудования и трубопроводов на наличие трещин и коррозии. Контроль деталей турбин и труб теплообменников.
• Авиационная техника - выявление коррозионных поражений под обшивкой планера, выявление трещин вокруг заклёпок, на лопатках турбин и т.д.

Комплектация вихретокового дефектоскопа ЗОНД ВД-96:

• Электронный блок дефектоскопа Ака-Скан ЗОНД ВД-96
• Элементы АА (6 шт.)
• Сетевой адаптер с кабелем
• Универсальный вихретоковый преобразователь УВТП-10х30 (рабочая поверхность 10 х 30 мм)
• Вихретоковый преобразователь карандашного типа ВТП-103
• Кабель соединительный РС-50 (2 шт.) для подключения к осциллографу
• Чехол
• Сумка для транспортировки

Дополнительные опции для заказа

• Преобразователи (УВТП-7х20, КВТП-2х4, ПН-15А, ПН-15Б, ПН-15В)
• Кабели и ПО
• Контрольные образцы для Зонд ВД-96

Технические арактеристики вихретокового дефектоскопа ЗОНД ВД-96:
