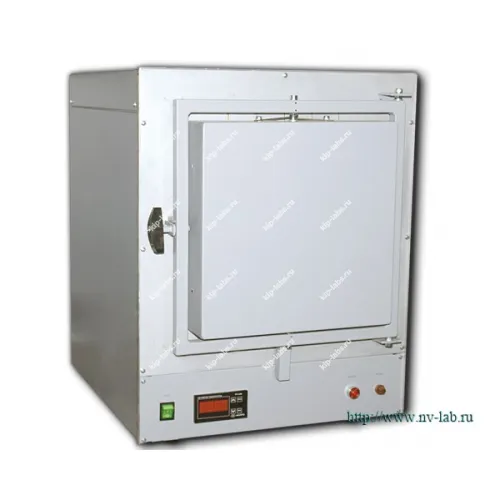

Муфельная печь ПМ-14М1-1200 (до 1250 °С, керамика)

Кратко о модели: Муфельная печь ПМ-14М1-1200 (до 1250 °С, керамика)

Муфельная печь ПМ-14М1-1200 предназначена для термической обработки металлов, керамики, реактивов и прочих материалов; при этом модель активно используется в лабораторных подразделениях промышленных предприятий, в ювелирном и сувенирном производстве, а также в медицинской практике. Для выбора сопутствующего оборудования и аксессуаров уместно рассмотреть предложения производителя Электроприбор и решения из рубрики печи лабораторные.

В конструкции серии ПМ-14М1-1200 применён литой керамический муфель, обладающий повышенной прочностью и твёрдостью рабочей поверхности; за счёт этого исключается осыпание внутренних стенок при возможных механических воздействиях. Благодаря хорошей теплопроводности материала муфеля достигается равномерный прогрев внутреннего объёма печи.

Для автоматизации поддержания температурного режима в печах устанавливаются микропроцессорные регуляторы (по выбору) "РТ-1200", "РТ-1250 Т" и "Термодат-16Е3". Регуляторы предназначены для автоматического формирования заданной температурной программы; управление нагревом реализовано по модифицированному ПИД-закону, что обеспечивает стабильность поддерживаемых режимов. Наличие интерфейсных разъёмов делает целесообразным продуманную интеграцию прибора в систему учёта и управления.

Ключевые особенности

• Муфель изготовлен литьём из шамотной массы, что обеспечивает высокую прочность и сопротивляемость механическим воздействиям.
• Нагревательный элемент выполнен из проволоки KHANTAL-А1 диаметром 2 мм и размещён в керамических трубочках; это снижает механические напряжения при нагреве и продлевает срок службы нагревателя.
• Теплоизоляция выполнена из высокотемпературной ваты МКРФ и закрыта металлическим кожухом, обеспечивая снижение теплопотерь.
• В корпусе предусмотрена принудительная приточная вентиляция для уменьшения нагрева внешней поверхности; дверь спроектирована так, чтобы горячая сторона была направлена от оператора.
• Механизм крепления дверцы обеспечивает её самоустановку и подпружинивание в закрытом состоянии, что предотвращает образование зазоров при температурном расширении.

Где применяется

• Лабораторные исследования и технологические участки производств.
• Ювелирное и сувенирное производство для термообработки изделий и сплавов.
• Медицинские лаборатории и другие отрасли, где требуется контролируемый нагрев до высоких температур.

Таким образом, модель ориентирована на применению в рабочей среде, где важны точность температурных режимов и безопасность оператора; при этом рекомендуется учитывать пригодность интерфейсов и логики управления для интеграции в существующие технологические цепочки. За счёт этого печь может быть частью автоматизированных решений без существенных доработок.

Устройство муфельных печей

• Основным элементом печи является муфель, изготовленный методом полусухого прессования из шамотной массы. Нагреватель изготовлен из проволоки с высоким сопротивлением (KHANTAL-А1, диаметром 2 мм, изготовитель Швеция). Проволока заключена в керамические трубочки из высокотемпературной керамики. Это позволило нагревателю свободно изменять свои размеры в процессе нагрева не вызывая в нем сильных механических напряжений, что благоприятно сказывается на продолжительности срока службы. Муфель прижат к передней плоскости корпуса несколькими спиральными пружинами. Это дает возможность свободно расширяться муфелю во время нагрева не вызывая в нем разрушений.
• По наружной поверхности муфеля с нагревателем установлен теплоизолятор из высокотемпературной ваты МКРФ. Теплоизолятор заключен в металлический кожух.
• Наружный корпус выполнен также из металла. Для охлаждения наружного кожуха печей применена принудительная приточная вентиляция (обдувается изнутри встроенным вентилятором), что значительно уменьшает нагрев корпуса печи и повышает безопасность и комфортность работы оператора. Для этой же цели (безопасности и комфортности) служит и метод открывания двери при которой дверь печи всегда направлена горячей стороной от оператора.
• Механизм крепления дверцы печей обеспечивает ее самоустановку при закрывании. В закрытом состоянии дверь прижата к корпусу и подпружинена. Это позволяет избежать механических напряжений в корпусе и двери, а также избежать образования щелей и заклинивания двери при температурном расширении корпуса.
• При открывании двери печь обесточивается, нагрев приостанавливается.
• Дверь может устанавливаться с открыванием "вправо" и "влево".

Органы управления

• На передней стенке печей установлены: терморегулятор (по выбору - см. таблицу), выключатель, лампа "Нагрев", светодиодный индикатор "Обрыв спирали", разъём интерфейса RS-485 (для модификации печи "ПМ-16М" с терморегуляторм типа "Термодат-16Е3").
• Лампа "Нагрев" красного цвета сигнализирует о подключении нагревательного элемента муфеля.
