testo 435-1 - Многофункциональный измерительный прибор

Описание модели: testo 435-1 - Многофункциональный измерительный прибор

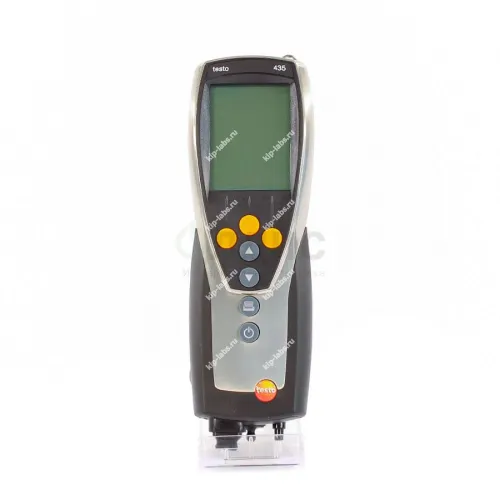

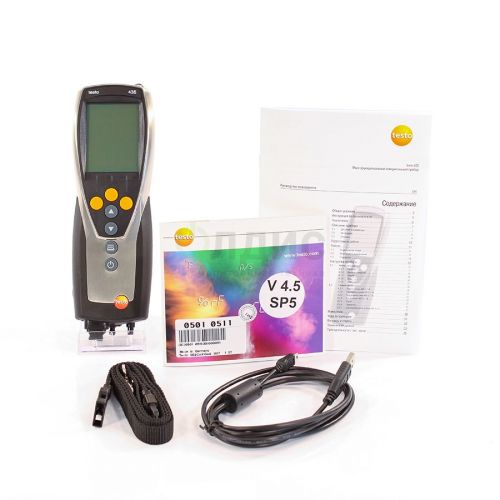

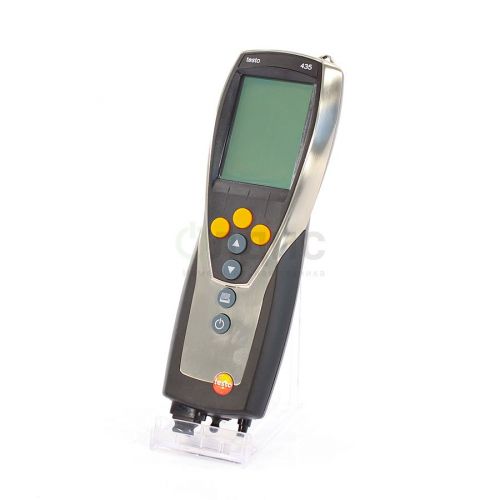

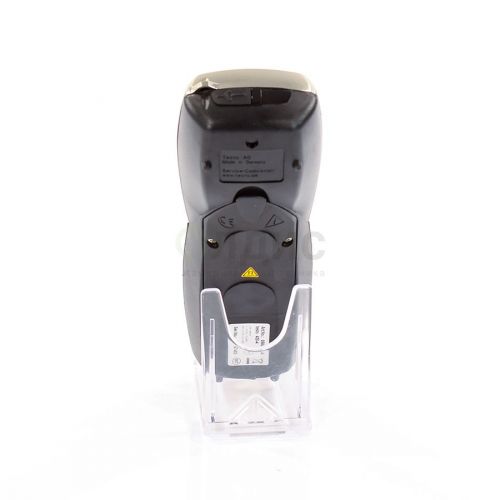

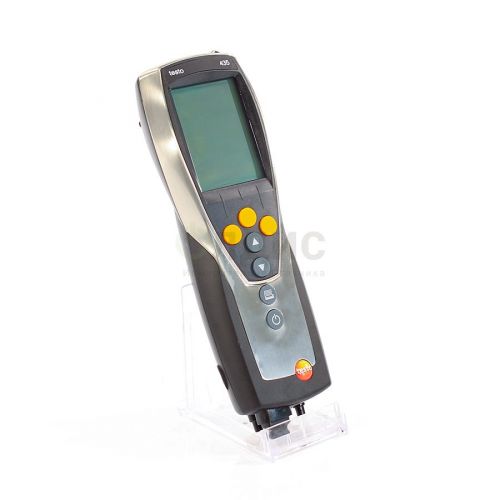

testo 435-1 - многофункциональный измерительный прибор от Testo SE Co. KGaA, предназначенный для контроля параметров воздуха и микроклимата в помещениях; при этом прибор относится к классу многофункциональные приборы.

Устройство снято с производства, при необходимости в качестве замены указан Testo 440, что позволяет сохранить работу с аналогичной линейкой приборов.

Преимущества

• Поддерживает несколько режимов измерений, что упрощает сбор разных параметров среды.
• Имеется возможность подключения дополнительных внешних датчиков для расширения функциональности.
• Компактный форм-фактор и питание от аккумулятора/батарей обеспечивают мобильную работу в полевых условиях.
• При необходимости прибор можно интегрировать с внешними системами передачи данных, например по RS-232C.

Область применения

• Контроль микроклимата внутри помещений и оценка параметров систем вентиляции.
• Проверка и наладка климатического оборудования.
• Полевые и лабораторные измерения параметров воздуха.
• Также применяется для оперативной проверки показателей при обслуживании систем ОВК.

Характеристика многофункционального измерительного прибора testo 435-1 (арт: 0560 4351)

Прибор предназначен для оценки качества воздуха в помещениях и окружающей среде и для инспекции систем ОВК; при этом его возможности охватывают как измерения параметров микроклимата, так и диагностику работы вентиляции.

Качество воздуха влияет на самочувствие людей на рабочем месте и на технологические процессы производства и хранения. Также параметр качества воздуха в помещениях служит индикатором эффективности работы системы ОВК.

Четырёхфункциональный зонд IAQ выполняет одновременные измерения CO2, абсолютного давления, относительной влажности и температуры воздуха, что позволяет быстро получать комплексные данные; результаты можно распечатать на месте с помощью принтера Testo.

Отличительные особенности testo 435-1:

• Широкий выбор опциональных зондов для различных задач измерений.
• Специальный зонд IAQ для комплексной оценки качества воздуха в помещениях.
• Зонды для измерения скорости воздуха с обогреваемой струной и встроенными датчиками температуры и влажности.
• Крыльчаточные зонды и зонды с обогреваемой струной для работы в разных диапазонах потоков.
• Интегрированный сенсор дифференциального давления для измерений с использованием трубки Пито.

Сферы использования и методики измерений

Для замера скорости потока в вентиляционных воздуховодах применяются термоанемометры, анемометры-крыльчатки и трубки Пито; при этом выбор инструмента определяется интенсивностью потока.

Интенсивность потока в воздуховоде условно делят на три диапазона, которые помогают выбрать подходящий зонд:

• Низкая скорость потока: 0 - 5 м/с - рекомендуются термоанемометры и зонды температуры.
• Средняя скорость потока: 5 - 40 м/с - оптимален анемометр-крыльчатка диаметром 16 мм.
• Высокая скорость потока: 40, 70 и 100 м/с - наиболее подходящая аппаратура - трубка Пито.

Сенсоры скорости для работы в воздуховодах могут комплектоваться телескопическими штангами для удобства измерений в крупных каналах. При необходимости одним зондом можно одновременно определять скорость потока, температуру и влажность воздуха.

Измерение объёмного расхода на выходах воздуховодов следует проводить так, чтобы значения на входе и выходе соответствовали расчётным требованиям экономичности работы системы. Для определения объёмного расхода на выходах часто применяют анемометры-крыльчатки большого диаметра 100 мм, потому что они охватывают большую площадь сечения и позволяют выявлять возмущения потока в зоне воздухораспределительных решёток, например эффект петли.

Для измерения притока/оттока в щелях решёток и дисковых клапанов используется воронка для измерения объёмного расхода совместно с крупной крыльчаткой диаметром 100 мм; общий объёмный расход фиксируется воронкой без пересчёта по скорости и площади сечения, что упрощает процедуру получения достоверных результатов.

Определение качества воздуха и дополнительные измерения

Высокая концентрация CO2 снижает работоспособность и концентрацию внимания, а при значительном превышении может привести к ухудшению самочувствия; при этом превышение 1 000 ппм требует принятия мер по вентиляции, а значения от 700 до 1 500 ппм рассматриваются как "эталонные значения".

Для контроля уровня CO2 рекомендуется применять зонд качества воздуха (№ заказа – 0632 1535), который одновременно регистрирует концентрацию CO2, температуру, относительную влажность и абсолютное давление.

Угарный газ (CO) - бесцветный и без запаха газ с высокой токсичностью, образующийся при неполном сгорании топлива и других углеродсодержащих материалов; концентрация CO может быстро возрастать при недостатке кислорода, что представляет угрозу здоровью. Для обнаружения низких концентраций CO применяется зонд окружающего CO в сочетании с прибором testo 435-1.

Для оценки лучистого тепла применяется съёмный сферический термометр диаметром 150 мм, приобретаемый отдельно; при расчёте температуры комфортности измерения, выполненные со сферическим термометром 150 мм, должны совпадать с температурой комфортности в пределах +/- 0,41 K.

Измерения температуры воздуха и расчётной (комфортной) температуры следует проводить в выбранной точке и в условиях, сопоставимых с теми, в которых выполняются измерения движения воздуха в помещении.

Для определения возможности образования точки росы и риска появления плесени применяются поверхностные зонды и зонды влажности из серии TE, совместимые с прибором testo 435.

Дискретность показаний и параметры самокалибровки зависят от выбранной конфигурации датчиков. При необходимости прибор поддерживает передачу данных по RS-232C.
