testo 480 - Профессиональный измерительный прибор для систем ВКВ

Назначение и принцип: testo 480 - Профессиональный измерительный прибор для систем ВКВ

Устройство testo 480 создано для профессионального контроля рабочих параметров систем ВКВ. При этом разработка и выпуск модели осуществляются производителем Testo SE Co. KGaA.

При эксплуатации прибор снимает показания с подключённых сенсоров и выполняет их первичную обработку, что позволяет формировать итоговые данные для последующего анализа. Также возможна дискретизация измерений, и подбор актуальных аналогов доступен в разделе многофункциональные приборы.

Модель снята с производства, при этом сведения о завершении выпуска и рекомендации по замене предоставляются поставщиком.

Функциональные опции

На практике прибор рассчитан на последовательный сбор измерений с их хранением во встроенной памяти, что облегчает последующую обработку и подготовку отчётных материалов.

• Съём и обработка показаний с подключаемых сенсоров.
• Отображение накопленных значений для оперативной оценки.
• Логирование данных для последующего анализа и сравнения.
• Удобные интерфейсы передачи данных (информационная рамка: при эксплуатации возможна поддержка стандартных каналов связи).

Сферы использования

В работе прибор применяют при наладке и техобслуживании систем ВКВ, при этом он одинаково полезен как при приёмочных проверках перед вводом в эксплуатацию, так и при регулярных инспекциях. При калибровке рекомендуется ориентироваться на официальные методики и действующие регламенты.

• Ввод в эксплуатацию и пусконаладочные работы систем ВКВ.
• Регламентное обслуживание и диагностика оборудования.
• Проверки параметров при сервисных выездах и лабораторных испытаниях.

Описание многофункционального термогигрометра testo 480 (арт: 0563 4800)

Прибор testo 480 предоставляет инженерам-консультантам, климатическим экспертам и специалистам по сервисному обслуживанию системы инструмент для проведения типовых измерений. Это позволяет быстро оценить эффективность промышленных установок и систем кондиционирования в жилых и офисных помещениях.

Многофункциональный прибор комплектуется цифровыми зондами с встроенной памятью и функцией напоминания о необходимости очередной калибровки, при этом пользователю доступна запись информации о дате калибровки через специальное программное обеспечение, а эти данные сохраняются непосредственно в памяти зонда.

Управление процессом калибровки упрощено: отправлять зонды вместе с прибором в лабораторию не требуется, что повышает готовность оборудования к эксплуатации. При этом testo 480 позволяет оперативно получить показатели микроклимата и оценить комфорт рабочих мест, что помогает оптимизировать затраты.

Модель testo 480 внесена в ГосРеестр Средств Измерений РФ под номером 50999-12 и допущена к применению в Российской Федерации.

Применение Testo 480:

Калибровка инкубаторов по Директиве 5-7 DAkkS/DKD

При прецизионном контроле температуры и влажности инкубаторов применяют прибор testo 480. Прибор используют для контроля соблюдения технологических режимов и подтверждения соответствия стандартам качества, при этом задействуются высокоточные зонд влажности (№ заказа – 0636 9743) и зонд температуры Pt100 (№ заказа – 0614 0073) с автоматической компенсацией расхождений.

При подключении testo 480 возможно одновременное использование до трёх зондов влажности и нескольких зондов температуры Pt100. С его помощью выполняют калибровку инкубатора по эталону, что минимизирует погрешности при поверке.

Измерение дифференциального давления на фильтрах

Системы кондиционирования оборудованы фильтрами, которые предотвращают попадание внешних загрязнений в обслуживаемые помещения, и их работоспособность проверяют регулярными измерениями давления до и после фильтра. Результатом таких замеров является дифференциальное давление. Если разница значений слишком велика, фильтр считается загрязнённым и подлежит замене. В конструкции testo 480 предусмотрен встроенный сенсор дифференциального давления, работающий в диапазоне 25...25 гПа, и для повышения точности предусмотрена температурная компенсация измеряемого значения.

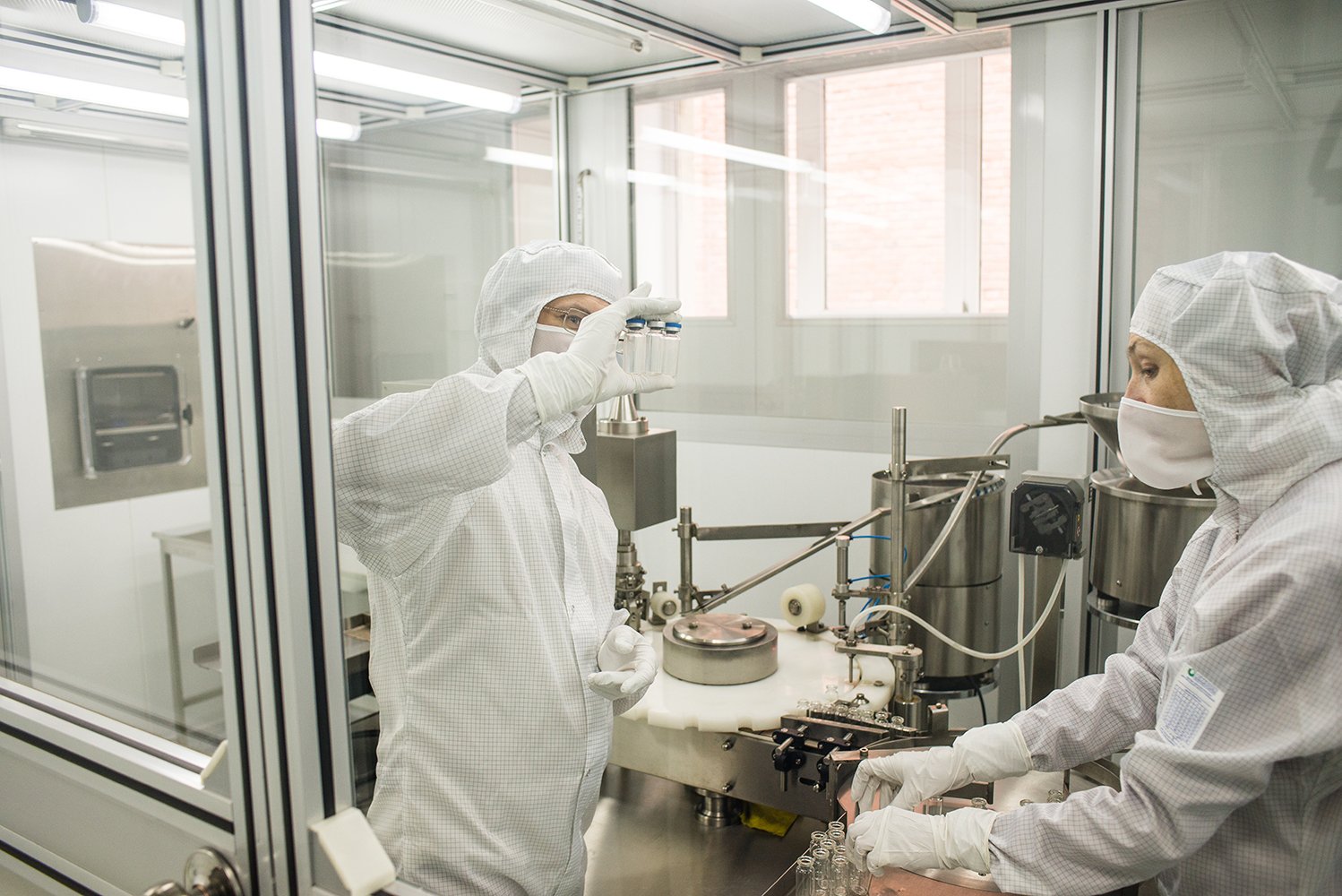

Поддержка технологического микроклимата в чистых помещениях

testo 480 подходит для контроля параметров микроклимата в чистых помещениях. Встроенный датчик давления обеспечивает измерение дифференциального давления с погрешностью до ± 0,3 Па +1% от полной шкалы. Для точных измерений температуры используются прецизионные зонды Pt100, а влажность контролируется с точностью до ± 1% ОВ при применении прецизионного зонда влажности и температуры (№ заказа: 0636 9743). Для контроля ламинарных потоков и вытяжных установок возможно использование термоанемометра (№ заказа: 0635 1048).

Измерение скорости потока в вентиляционном воздуховоде с помощью трубки Пито

Поддержание корректной скорости потока в воздуховодах критично для надёжной работы систем вентиляции и кондиционирования. Внутренний сенсор дифференциального давления testo 480 вместе с трубкой Пито применяют для измерений при высоких скоростях потока и в условиях значительной запылённости, при этом измерения доступны в диапазоне 0…64 м/с. На дисплее одновременно отображаются показания давления, скорости и объёмного расхода, а магнитные фиксаторы на задней панели исключают необходимость постоянного удержания прибора в руках.

Внешний вид и основные элементы

Внешний вид

1. Дисплей
2. Интерфейс мини-USB (правая сторона прибора)
3. Кнопки управления и сенсорная панель (поле навигации)
4. Слот карты SD (правая сторона прибора)
5. Магнитный фиксатор (на задней панели)

   Верхняя часть

   1. Гнёзда для зондов с цифровым выходом
   2. Интерфейс ИК для печати на принтере testo

      Нижняя часть

      1. Разъём TC для температурного зонда с термопарой типа K
      2. Штуцеры для измерения дифференциального давления (на
         приборе отмечены +/-)

      3. Гнездо питания
      4. С/д-индикатор состояния, гнездо питания

Технические характеристики

Комплект поставки testo 480 входит:
