Мегаомметр АКИП 8702

Назначение и принцип: Мегаомметр АКИП 8702

Прибор применяют для контроля сопротивления изоляции проводников, кабелей и электрооборудования, выполняя испытания постоянным напряжением, при этом дефектные участки выявляют до превращения проблемы в отказ. Модель от АКИП рассчитана на эксплуатацию как в полевых условиях, так и в лабораториях, а сам аппарат относится к классу мегаомметры.

В процессе измерений прибор формирует стабильное испытательное напряжение и регистрирует ток утечки. Результаты отображаются на цифровом дисплее; доступна фиксация показаний в заданных диапазонах для повышения точности.

Функциональные опции

Аппарат снабжён набором функций, упрощающих организацию испытаний, при этом реализованы средства управления и защиты, обеспечивающие безопасную эксплуатацию.

• несколько диапазонов измерения сопротивления изоляции;
• установка и поддержание испытательного напряжения;
• встроенная защита от перегрузки и короткого замыкания;
• цифровой индикатор результата с фиксацией измерений;
• память сохранённых показателей для последующего анализа;
• возможность подключения к внешним устройствам для передачи данных;
• режим автоматического отключения для экономии энергии.

При калибровке сверяют опорные уровни и проверяют стабильность выходного напряжения, что повышает воспроизводимость измерений.

Сферы использования

В реальных условиях прибор используют при вводных и периодических испытаниях в службах эксплуатации и электротехническом сервисе, при этом это позволяет своевременно фиксировать ухудшение состояния изоляции. Дискретность отсчётов и возможность архивирования упрощают ведение отчётности.

При эксплуатации важны дискретные отсчёты и сохранение результатов для оформления документации. При необходимости прибор интегрируют в систему учёта данных или применяют автономно в полевых условиях.

Описание измерителя параметров электрических сетей АКИП 8702:

Цифровой тестер заземления АКИП-8702 представляет собой микропроцессорный измеритель электрического сопротивления заземления. Данная модель схемотехнически воплощает современный подход к измерению заземления электрических сетей и электроустановок для анализа показателей безопасности. Прибор позволяет производить быстрое тестирование электрического сопротивления контура заземления переменным током при проверке нормированных параметров.

Прибор АКИП-8702 разработан таким образом, чтобы обеспечить наивысшую степень безопасности благодаря исполнению с двойной изоляцией корпуса и защитой входа от перегрузки по напряжению категории III.

Тестер заземления АКИП-8702 может быть использован для измерения заземления в электросооружениях (сетях) и энергообъектах с типом заземления TT, TN и IT (промышленного, бытового, медицинского, ветеринарного назначения). Предел безопасного напряжения прикосновения Uпр выбирается из двух значений: 50 В (обычные условия), 25 В - для помещений с повышенной опасностью, особо опасных и в наружных ЭУ. Защита от перегрузки категория III ~240 В («фаза-земля»), максимальное напряжение между входными гнездами прибора ~415 В. Прибор имеет функции калибровки сопротивления измерительных проводов и автоматической регулировки для подавления шумового напряжения (наведённого напряжения элетропомех).

Отличительные особенности:

• Измерение электрического сопротивления 0,01 Ом…49,9 кОм
• Режимы подключения: по 2-х/ 3-х проводной схеме
• Базовая погрешность измерений: ± 3,0 %
• Встроенный вольтметр 0,1 В…299 В
• Режим калибровки сопротивления измерительных проводов
• Автоматическая регулировка и подавление шумового напряжения (наведённого напряжения элетропомех)
• Исполнение с двойной изоляцией корпуса (класс 2)
• Батарейное питание, автовыключение питания
• ЖК-дисплей, автоудержание показаний
• Широкое меню контекстных подсказок

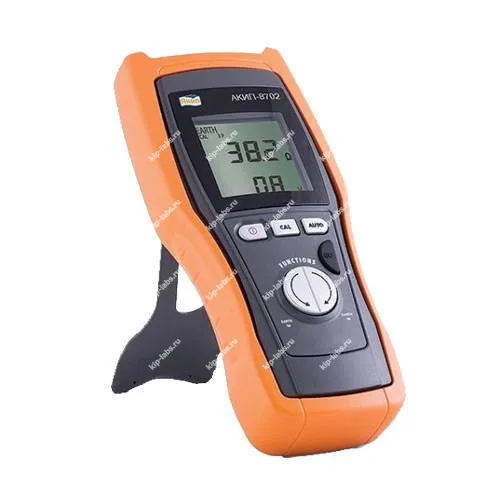

Внешний вид органов управления АКИП 8702:

1. Входные гнезда для подключения измерительных проводов.
2. ЖК-дисплей
3. Кнопка ON\OFF (ВКЛ./ВЫКЛ. питания).
4. CAL для запуска процедуры калибровки
5. Ннопка для выбора режимов измерений (2W /3W)
6. AUTO для включения автоматического режима
7. Кнопка GO (старт тестирования)

Технические характеристики мегаомметра АКИП 8702:

Комплектация измерителя АКИП 8702:
