ЭС0202/2 - Мегаомметр

Назначение и принцип: ЭС0202/2 - Мегаомметр

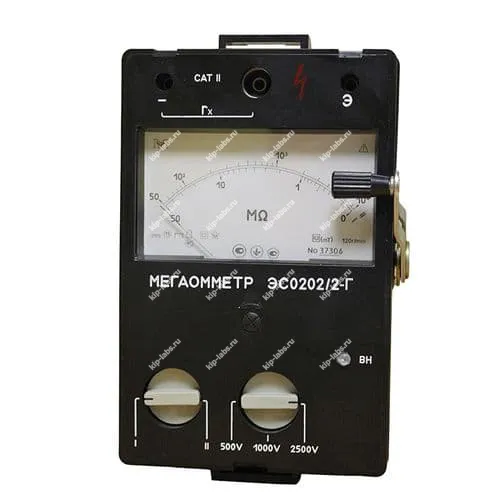

Прибор ЭС0202/2 представляет собой мегаомметр, рассчитанный на измерение очень больших электрических сопротивлений - свыше 105 ом, при этом изготовителем является Уманский завод Мегомметр .

Аппараты этого класса, в том числе выпускаемые как мегаомметры, применяют для определения сопротивления изоляции проводов, кабелей, разъёмов, трансформаторов и обмоток электрических машин; они также служат для измерения поверхностного и объёмного сопротивления изоляционных материалов.

Температура и относительная влажность воздуха оказывают существенное влияние на результаты измерений. При эксплуатации важно учитывать эти факторы, чтобы корректно интерпретировать показания.

ЭС0202 сконструирован по схеме логарифмического измерителя отношений и включает в состав основные узлы: электромеханический генератор переменного тока, преобразователь и электронный измеритель. При этом приборы выпускаются в двух модификациях, различающихся значением напряжения на зажимах и диапазонами измерений.

Корпус мегаомметра выполнен из пластмассы и оснащён откидной крышкой; на передней панели расположены отсчетное устройство, гнезда для подключения измеряемого объекта, а также органы управления и индикации. В нижней части корпуса предусмотрен технологический отсек, предназначенный для настройки прибора.

Модели ЭС0202 соответствуют требованиям ГОСТ 26104-89 “Средства измерений электронные. Технические требования в части безопасности. Методы испытаний” для изделий класса защиты II. Они также отвечают требованиям ГОСТ Р 51350 “Безопасность электрических контрольно-измерительных приборов и лабораторного оборудования. Часть 1. Общие требования”, категория монтажа (категория перенапряжения) II.

Класс точности мегаомметров ЭС0202 по ГОСТ 8.401-80, 15. определяется через относительную погрешность; пределы допускаемой основной относительной погрешности составляют ± 15 % от измеряемого значения.

Дополнительная погрешность, возникающая из-за протекания токов промышленной частоты в измерительной цепи, для моделей не должна превышать пределов основной относительной погрешности; она равна 50 мкА для ЭС0202/1-Г и 500 мкА для ЭС0202/2-Г.

На практике уместна проверка дискретности показаний при подготовке к измерениям. При калибровке рекомендуется сверять параметры с нормативной документацией производителя.

Функциональные опции

• Логарифмическая схема измерителя отношений - для работы с большим динамическим диапазоном показаний.
• Электромеханический генератор переменного тока в составе прибора - обеспечивает формирование измерительного напряжения.
• Наличие преобразователя и электронного измерителя - реализует обработку и индикацию сигнала.
• Выпуск в двух модификациях - различаются рабочие напряжения на зажимах и диапазоны измерений.
• Пластмассовый корпус с откидной крышкой и технологическим отсеком - упрощают доступ к органам настройки.
• Передняя панель с отсчетным устройством, гнёздами для подключения и органами управления/индикации - обеспечивает удобство эксплуатации.

Сферы использования

В работе приборы применяют для контроля изоляции электрических линий, кабельных соединений, разъёмных соединений, трансформаторных и машинных обмоток; при эксплуатации их используют также для оценки поверхностного и объёмного сопротивления изоляционных материалов. На практике мегаомметры используются в лабораториях, на ремонтных и испытательных участках электроэнергетики и при обслуживании электротехнического оборудования.
