CA6547 - Измеритель сопротивления изоляции (до 15 кВ)

Описание модели: CA6547 - Измеритель сопротивления изоляции (до 15 кВ)

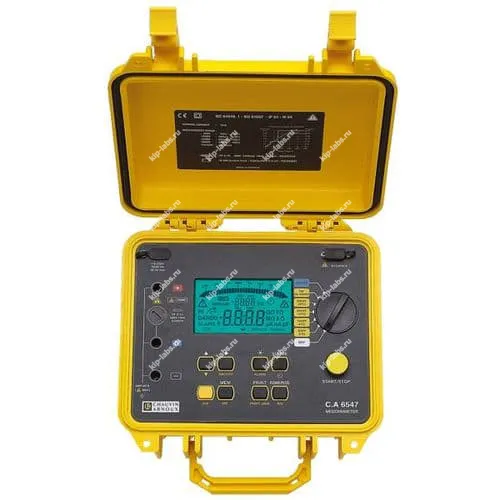

Прибор C.A 6547 от Chauvin Arnoux предназначен для контроля сопротивления изоляции до 15 кВ, при этом результаты отображаются на крупном подсвечиваемом ЖК-экране в цифровом и аналоговом виде.

Диапазон измерений охватывает 30 кОм … 10 ТОм, что дает возможность получать графики R(t) для оценки изменения сопротивления во времени. Кроме того, прибор автоматически рассчитывает параметры DAR, PI и DD и визуализирует их вместе с графиком R(t).

Устройство оснащено функциями цифровой фильтрации, автоматической регистрацией внешнего напряжения и защитой через плавкие предохранители, что позволяет минимизировать помехи и фиксировать неисправности. Дополнительно предусмотрена возможность подключения к компьютеру через интерфейс RS 232 и интеграция компактного принтера для печати результатов.

Преимущества

• Удобный подсвечиваемый ЖК-дисплей с одновременным цифровым и аналоговым отображением параметров.
• Широкий диапазон измерений 30 кОм … 10 ТОм и построение временных графиков R(t) для анализа динамики.
• Автоматический расчёт DAR, PI и DD облегчает оценку состояния изоляции. Также доступна встроенная память для сохранения результатов.
• Возможность установки предупреждающего сигнала и программирования порогов для оперативного контроля.
• Наличие интерфейса RS 232 и поддержка управления с компьютера упрощают сбор и обработку данных.

Область применения

Прибор предназначен для проверки изоляции электрического оборудования: кабелей, трансформаторов, двигателей и распределительных щитов. При необходимости он используется как в полевых условиях, так и в цеховых лабораториях для периодических и приёмосдаточных испытаний. Информация о дискретности показаний и возможностях интерфейсов полезна при планировании интеграции прибора в автоматизированные системы.

Отличительные особенности Chauvin Arnoux:

• Большой ЖК-дисплей с подсветкой, цифровое и аналоговое отображение;
• Диапазон измерений 30 кОм … 10 ТОм;
• Построение графика R(t);
• Контроль измерений во времени;
• Исключение тестовых напряжений;
• Наличие встроенной памяти;
• Возможность подключения компактного принтера;
• Функция сглаживания;
• Установка предупредительного сигнала;
• 4 предустановленных тестовых напряжения: 500, 1000, 2500 и 5000 В;
• Установка тестового напряжения в диапазоне 40 … 5100 В с шагом 10 или 100 В;
• Анализ качества изоляции: автоматическое вычисление параметров DAR (Коэффициент диэлектрического поглощения), PI (Индекс поляризации ) и DD (Коэффициент диэлектрического разряда) и отображение графика R(t).

Дополнительные функции мегаомметра C.A 6547:

• Цифровая фильтрация при измерении сопротивления изоляции;
• Автоматическое измерение напряжения во всех режимах;
• Автоматическая регистрация внешнего напряжения;
• Программирование порога для каждой величины и сигнал при выходе за пределы;
• Управление продолжительностью измерения;
• Защита плавкими предохранителями и регистрация их неисправности;
• Автоматический разряд остаточного напряжения;
• Интерфейс RS 232;
• Управление компьютером;
• Индикация разряда и автоматическое выключение батарей;
• Графический дисплей.

Базовая комплектация мегаомметра C.A 6547:

• Мегаомметр C.A 6547
• Сумка для переноски
• Провод с высоковольтным штекером длиной 3 м с большим зажимом типа «крокодил»
• Провод с усиленной изоляцией с высоковольтным штекером длиной 3 м с большим зажимом типа «крокодил»
• Провод со штекером с обратным подключением (35 см)
• Шнур питания

Технические характеристики мегаомметра C.A 6547:
