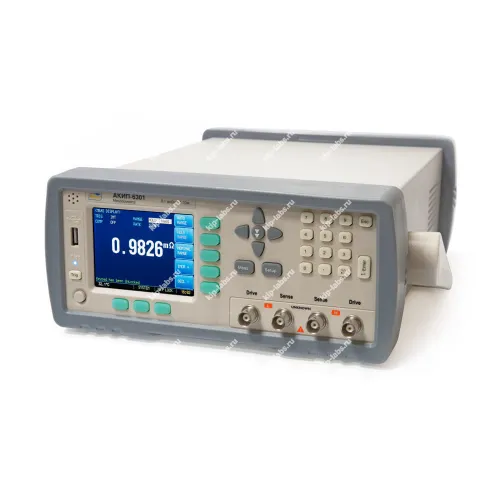

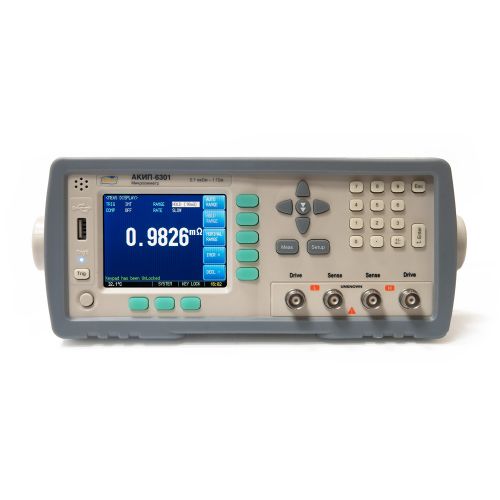

АКИП-6301 - Микроомметр цифровой

Назначение и принцип: АКИП-6301 - Микроомметр цифровой

АКИП-6301 - Микроомметр цифровой

АКИП-6301 - цифровой микроомметр от АКИП. Прибор применяют для оценки очень малых значений сопротивления в контактных узлах и шинных соединениях, при этом он ориентирован на оперативные проверочные замеры.

Измерения выполняются по четырёхпроводной схеме, тем самым снижается влияние контактных и переходных сопротивлений и повышается информативность результатов. В сопроводительных материалах обычно приводят рекомендации по применению в линейке измерители сопротивления заземления и среди прочих электроизмерительных приборов.

На практике прибор используют для контроля состояния контактов и для оценки качества сварных и болтовых соединений в энергосетях. В работе оператор получает быстрый визуальный результат и может незамедлительно переходить к следующим испытаниям.

При калибровке следует учитывать дискретность показаний; опции вроде самокалибровки и интерфейса RS-232C могут оказаться полезны при интеграции прибора в систему учёта и передачи данных.

В эксплуатации АКИП-6301 применяется для проверки надёжности сварных швов и качества пайки проводников, что позволяет обнаруживать трещины, отслоения и другие дефекты дорожек печатных плат. При эксплуатации на производствах маломерных судов, автомобилестроении и авиастроении прибор используют для контроля электрического сопротивления заклёпок и соединений.

Функциональные опции

• цифровой способ отображения результата для удобного считывания;
• четырёхпроводная схема измерений, уменьшающая влияние контактных сопротивлений;
• быстрая фиксация показаний, пригодная для серийных замеров;
• эргономичные органы управления для упрощения процедуры измерений;
• возможность подключения к внешним системам для передачи данных.

Сферы использования

• обслуживание и ремонт силового электрооборудования;
• контроль сборок и монтажных соединений на промышленных объектах;
• проверка контактных соединений в распределительных устройствах;
• лабораторные испытания малых и средних образцов металлоконструкций.

Отличительные особенности микроомметра АКИП-6301:

• Измерение сопротивления постоянному току (R dc);
• Базовая погрешность измерения ±0,01 % (6301), ±0,05 % (6301/1), ±0,1 % (6301/2);
• Максимальное разрешение 0,1 мкОм;
• 7 разрядов, динамический диапазон «1.200.000» (6301);
• Измерение в абсолютных и относительных (%) единицах;
• Δ-измерения;
• 4-х проводная схема измерения с термокомпенсацией;
• Скорость измерения: макс. до 220 изм/с (6301);
• Ручной и авто выбор диапазона измерения;
• Режимы измерения: непрерывно, однократно;
• Режим «Компаратор»/ Comp (допусковая сортировка с настр. звук. сигнализации);
• Тестирование p-n переходов;
• Запись до 20 профилей;
• Интерфейсы: сортировщик компонентов (выход для подключения внешнего манипулятора или сканера);
• Интерфейс (RS-232);
• Поддержка стандартных команд удаленного управления от внешнего ПК (язык SCPI);

Технические характеристики АКИП-6301:

Приведённые ниже данные являются обобщёнными для моделей цифровых микроомметров АКИП-6301, АКИП-6301/1 и АКИП-6301/2.

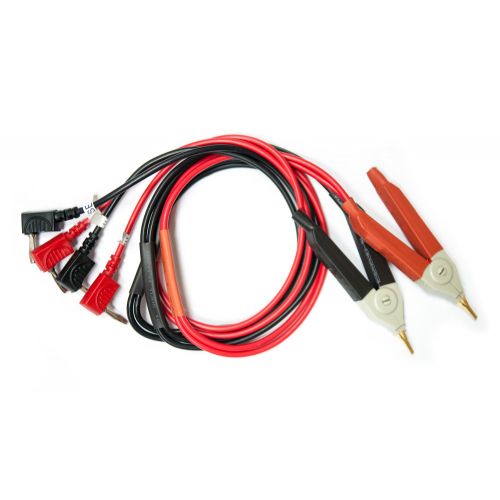

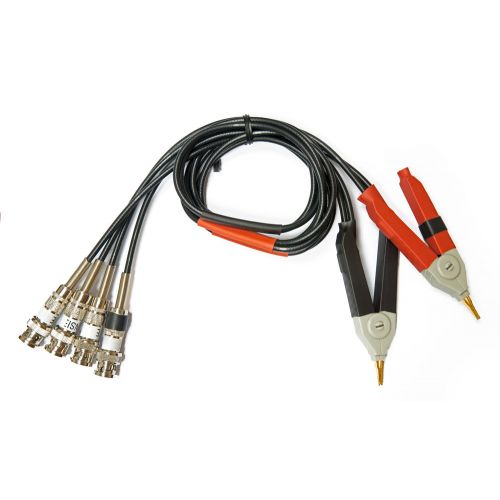

Комплект поставки цифрового микроомметра АКИП-6301:
