- Производитель: АКИП
- Код товара: 14548
- Доступность: В наличии (Срок отгрузки: 5-10 дней)
- Оптовая цена: по запросу
-
Розничная цена:
144 305₽
- С учетом НДС
- Цена может отличаться, уточняйте у менеджеров
Прямые поставки, Торги 44-ФЗ и 223-ФЗ, разные формы оплат: 30%|70%, 50%|50%, 100% постоплата- Артикул: АКИП-8402

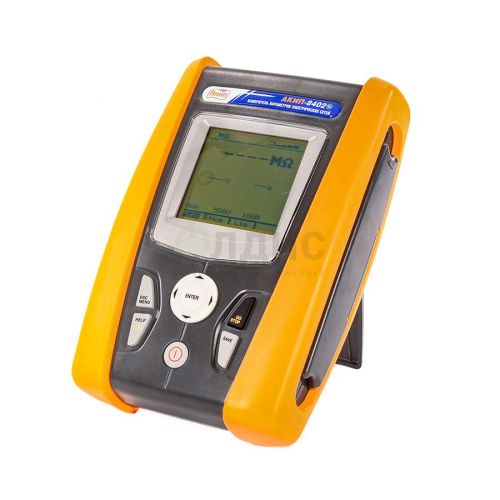

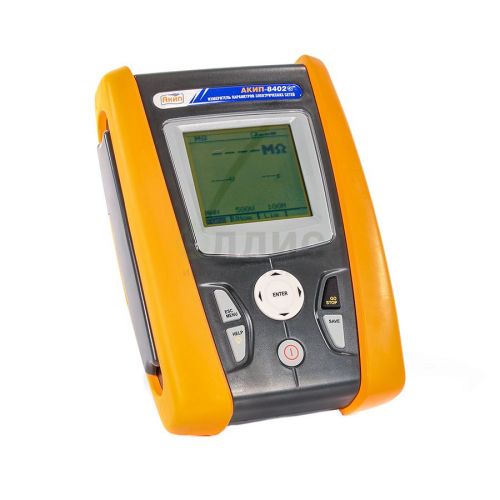

Описание модели: Измеритель параметров электрических сетей АКИП 8402
Модель АКИП 8402 выпускает АКИП, при этом изделие входит в группу приборов для контроля электрических параметров, что даёт представление о его назначении и области применения.
Прибор входит в класс измерители параметров электрических сетей и предназначен для формирования общей картины состояния сети; это обеспечивает полноту диагностической информации.
Аппарат выполняет измерения ключевых электрических величин и сохраняет результаты для последующего анализа. Также полученные данные можно сопоставлять с нормативными значениями.
При необходимости уточняйте у производителя параметры поставки, что помогает подобрать требуемую комплектацию; кроме того, рекомендуется согласовать с сервисным отделом требования к интерфейсам и опциям.
АКИП-8402 - компактный прибор для контроля параметров электросетей. С его помощью проверяют целостность электрических цепей, измеряют сопротивление заземления, сопротивление изоляции и токи утечки.
Прибор фиксирует характеристики устройств защитного отключения общего и селективного типов, позволяя регистрировать время отключения, напряжение прикосновения и ток отключения; при этом измерение сопротивления заземления выполняется без отключения УЗО.
Устройство способно определять полное сопротивление петли "Ф-З", цепи "Ф-Н" и "Ф-Ф", а также вычислять ожидаемый ток короткого замыкания. Кроме того, прибор отображает порядок чередования фаз и проверяет правильность подключения.
Реализована функция «автоизмерение», включающая одновременный замер полного сопротивления цепи заземления, тестирование устройств защитного отключения и измерение сопротивления изоляции. При необходимости это ускоряет комплексную проверку электрооборудования.
Прибор будет полезен при монтаже, приёмке и ремонте электросетей; также его применяют при проверке и установке осветительных приборов и при диагностике различных электроустройств.
Управление осуществляется шестью эргономично размещёнными кнопками. Прибор оснащён крупным ЖК-экраном с подсветкой, на котором отображается ход измерений и основные индикаторы; для экономии энергии предусмотрена функция автоотключения.
Показания автоматически сохраняются в памяти на 500 значений. Кроме того, результаты можно перенести на ПК через оптический кабель с использованием программного обеспечения TOPVIEW 2006.
Корпус изготовлен ударопрочным и имеет двойную изоляцию, что повышает безопасность при эксплуатации. Питание обеспечивается комплектом из 6-ти батарей АА, при этом прибор также может работать от сети; в комплект входят кабель питания, измерительные провода, зажимы "крокодил", тестовый щуп и сумка для транспортировки.
При необходимости уточняйте режимы дискретности и доступные интерфейсы для интеграции в измерительные комплексы.
Преимущества
Модель сконструирована для оперативного контроля ключевых параметров сети и упрощённого сбора результатов измерений, что облегчает их систематизацию и последующую обработку.
- Контроль основных электрических величин
- Регистрация измеренных значений
- Удобство эксплуатации и обслуживания
Область применения
Применяют прибор на распределительных подстанциях, в службах эксплуатации и при проверках энергооборудования. Также устройство востребовано в лабораториях и сервисных центрах для выполнения измерений и диагностики.
Дополнительная комплектация АКИП-8402:
- Измерительный щуп-пробник удаленного контроля (запуск тестирования)
- Датчик температуры/влажности
- Датчик освещенности
Отличительные особенности:
- Функция «Автоизмерение» (полное сопротивление цепи заземления + тест УЗО + измерение сопротивления изоляции);
- Определение правильности подключения и последовательности чередования фаз (индикация);
- Измерение токов утечки (опционально);
- Внутренняя память (500 тестов);
- ЖК-дисплей, батарейное питание, автовыключение, справочное меню;
- Оптический USB интерфейс (опционально: ПО для анализа + кабель);
- Исполнение с двойной изоляцией корпуса (класс 2).

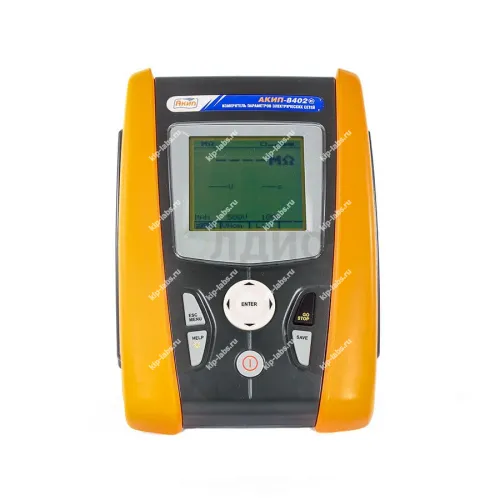

Внешний вид и управление измерителя АКИП-8402:

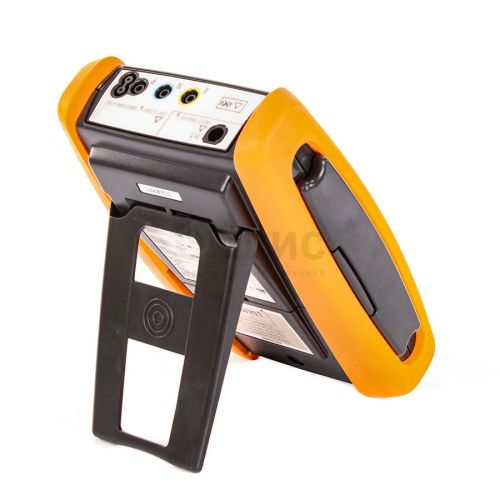

- Входные гнезда для измерения напряжения и тока.
- Сенсорный TFT-дисплей
- Разъем интерфейса для подключения к ПК
- Кнопки со стрелками и кнопка ENTER
- Кнопка GO/STOP
- Кнопка SAVE
- Кнопка ON/OFF (вкл. пит)
- Кнопка HELP
- Кнопка ESC MENU
Технические характеристики измерителя параметров электрических сетей АКИП-8402:
| Параметр | Значение |
|---|---|
| Измерение целостности защитных проводников | |
| Макс. напряжение теста (авто, R+Time, R-Time) | От 4 до 24 В, постоянное (без нагрузки) |
| Тестовый ток | > 0,2 А, постоянный (сопротивление < 5 Ом) |
| Разрешение | 1 мА |
| Диапазон измерений | 0,01…9,99 Ом/ 10,0…99,9 Ом |
| Разрешение | 0,01 Ом/ 0,1 Ом |
| Погрешность измерения | ± (2,0 % + 2 ед.сч.) |
| Измерение сопротивления изоляции | |
| Тестовое напряжение Uтест (пост.) | 50 В /100 В /250 В / 500 В / 1000 В |
| Диапазон измерений (МОм) | 0,01…1999, До 4 поддиапазонов в зависимости от Uтест |
| Макс. разрешение (МОм) | 0,01 |
| Погрешность измерения | От 2 % до 5 % - в зависимости от поддиапазона |
| Измерение времени отключения УЗО | |
| Тестовый ток | 10-30-100-300-500 мА |
| Время отключения (мс) и | 1…999 тестовый ток 1/2 IΔN, IΔN |
| начальное значение дифф. тока (Δ I) | 1…200 тестовый ток 2 IΔN для ВДТ общего типа |
| 1…250 тестовый ток 2 IΔN для ВДТ селективного типа | |
| 1…50 тестовый ток 5 IΔN для ВДТ общего типа | |
| 1…160 тестовый ток 2 IΔN для ВДТ селективного типа | |
| Разрешение | 1 мс |
| Погрешность | ± (2 % + 2 ед. счета) |
| Измерение отключающего тока УЗО | |
| Измерение тока отключения | (0,5-1,4) х I - АС-тип |
| (до 10мА) | (0,5-2) х I - А-тип |
| Измерение тока отключения | (0,5-1,4) х I - АС-тип |
| (> 10мА) | (0,5-2) х I - А-тип |
| Разрешение | 0,1 х I |
| Погрешность измерений | нижняя граница допуска: - 0 %; верхняя граница допуска: + 5% |
| Измерение напряжения прикосновения (Uп) | |
| Диапазон измерений | 0 … 2 х Uп (Uп = от 25 В до 50 В) |
| Разрешение | 0,1 В |
| Погрешность измерения | ± (5,0 % +3 ед.сч.) |
| Измерение сопротивления цепи/петли | |
| Диапазон измерений | 0,01 … 9,99 Ом / 10 …199,9 Ом |
| Разрешение | 0,01 Ом / 0,1 Ом |
| Погрешность | ± (5,0 % +3 ед.сч.) |
| Измерение сопротивления петли "фаза – земля" | |
| Диапазон измерений | 0,01… 19,9 Ом / 20…199,9 Ом / 200…1999 Ом |
| Разрешение | 0,01 Ом / 0,1 Ом / 1 Ом |
| Погрешность | ± (5,0 % +3 ед.сч.) |
| Измерение сопротивления шины "земля" (без отключения УЗО) | |
| Тестовый ток | 15 мА |
| Тестовое напряжение | 100… 265 В (фаза-нейтраль) |
| Диапазон измерений | 0,01… 19,9 Ом / 0,1…199,9 Ом / 1…1999 Ом |
| Разрешение | 0,01 Ом / 0,1 Ом / 1 Ом |
| Погрешность | ± (5,0 % +1 Ом) – на диапазонах 0,01… 19,9 Ом / 0,1…199,9 Ом; |
| ± (5,0 % +10 ед.сч.) – на диапазоне 1…1999 Ом | |
| Чередование фаз | |
| Диапазон | 100 В … 460 В |
| Индикация | "123"/ "213" / "11-" |
| Измерение тока утечки (опция HT 96U) | |
| Диапазон | 1 мА … 1200 А |
| Разрешение | 1 мА |
| Погрешность | ± (1,0 % +2 ед.сч.) |
| Функция "мощность" | |
| Измерение переменного напряжения TRMS | |
| Диапазон измерений | 0,1 В ….460 В |
| Разрешение | 0,1 В |
| Погрешность | ± (1,0 % + 2 ед.сч.) |
| Измерение переменного тока TRMS | |
| Диапазон измерений | 0,1А … 1200 А |
| Макс. разрешение | 0,1 А |
| Погрешность | ± (1,0 % + 2 ед.сч.) |
| Измерение частоты напряжения | |
| Диапазон измерений | 47,0 … .63,0 Гц |
| Разрешение | 0,1 Гц |
| Погрешность | ± (2 % + 2 ед.сч. |
| Измерение гармоник тока и напряжения | |
| № измеряемой гармоники | 2 … 20 / 21 … 49 |
| Разрешение | 0,1 % U1 (I1) |
| Погрешность | ± (10 % +2 ед.сч.) – до 20-й гармоники; ± (20 % +2 ед.сч.) – свыше 20 – й гармоники |
| Измерение активной и реактивной мощности | |
| Диапазон | 0,1 Вт (ВАР/ВА) … 9999 кВт (кВАР/кВА) |
| Макс. разрешение | 0,1 Вт (ВАР/ВА) |
| Погрешность | 1% ... 7% (в зависимости от диапазона и коэфф. мощности) |
| Измерение коэффициента мощности (cos) | |
| Диапазон | 0,00 … 1,00 |
| Разрешение | 0,01 |
| Погрешность | ± 2 ед.сч |
| Общие данные | |
| Дисплей | ЖК-индикатор, экран 65 мм х 65 мм, монохромный |
| Условия эксплуатации | 0 °С … 40 °С; отн. влажность < 80 % |
| Объем памяти | 500 тестов |
| Напряжение питания | 1,5 В х 6 (тип АА) (в комплект не входят) |
| Ресурс батарей | Не менее 600 тестов |
| Исполнение | МЭК 61010 , МЭК 61326, МЭК 61557, кат. III ~415 В (ф-ф) / ~240 В (ф-з), двойная изоляция |
| Габаритные размеры | 240 х 160 х 70 мм |
| Масса | 1,2 кг |

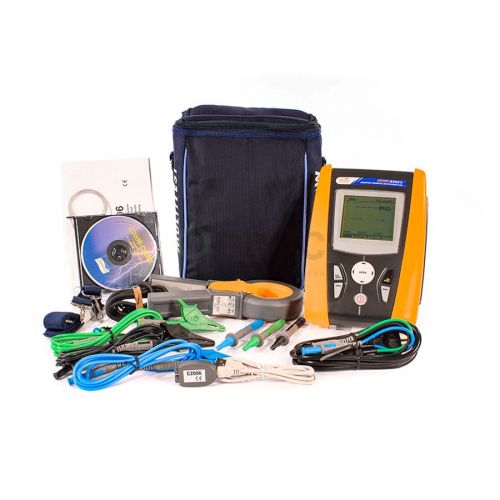

Комплектация АКИП-8402:
| № | Наименование | Количество |
|---|---|---|
| 1. | Прибор | 1 |
| 2. | 3-х проводный кабель с евровилкой | 1 |
| 3. | Набор измерительный | 1 |
| 4. | Сумка для транспортировки | 1 |
| 5. | Руководство по эксплуатации | 1 |
| Характеристики | |
| Внесен в госреестр СИ | Да |
| Документы и сертификаты | |
| Номер в госреестре СИ | 40303-08 |
| Производитель | АКИП |
| Страна производитель | Россия |
| Гарантия (мес.) | 36 |
