Прямые поставки, Торги 44-ФЗ и 223-ФЗ, разные формы оплат: 30%|70%, 50%|50%, 100% постоплата- Артикул: С1-167

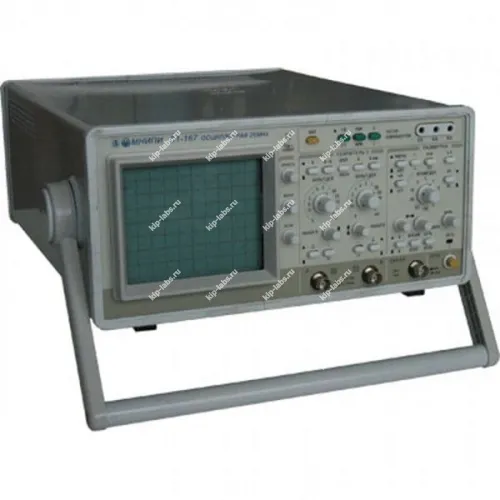

Назначение и принцип: С1-167 - Осциллограф универсальный
С1-167 - аналоговый осциллограф, который применяют для анализа периодически повторяющихся электрических сигналов. На ЭЛТ-экране воспроизводят форму импульсов и по шкале проводят измерения амплитудных и временных параметров в полосе частот 0-25 МГц; производитель - МНИПИ.
В работе прибор используют для контроля состояния узлов и трасс электроники, что позволяет быстро оценивать изменения формы сигнала и соотношения временных отсчетов; это делает С1-167 полезным инструментом при сравнительных проверках и настройках в линейке осциллографы. При эксплуатации уместна дискретность настроек и возможность самокалибровки; такие рамочные замечания помогают при выборе подходящей модели.
Функциональные опции
- Полоса пропускания 0 - 25 МГц
- Два канала
- Режим X-Y с калибров.коэф.отклонения
- Модуляция яркости луча (Z-вход)
- Встроенный тестер компонентов
- Выход (Z-выход) положительного импульса прямого входа
Сферы использования
На практике С1-167 применяют в лабораториях испытаний и в ремонтных мастерских для исследования периодических сигналов и контроля параметров усилительных и коммутационных цепей; это особенно востребовано при настройке схем, где требуется визуальная оценка и точные замеры.
В работе осциллограф используют для быстрой диагностики электронных модулей. При калибровке полезно учитывать степень дискретности настроек и наличие интерфейсов обмена у аналогичных приборов, например RS-232C; такие моменты не относятся к уникальным характеристикам, но влияют на удобство эксплуатации.
Теxнические характеристики осциллографа С1-167
| Параметр | Значения |
|---|---|
| Вертикальное отклонение | |
| Число каналов | 2 |
| Полоса пропускания: | 0 - 25 мГц |
| Коэффициенты отклонения | 2 мВ/дел - 10 В/дел (шаг1-2-5) |
| Погрешность установки | ±3 %, ±4 % с делителем 1:10 |
| Время нарастания ПХ | 14 нс |
| Входной импеданс | 1 МОм/25 пФ, (с делителем 1:10 10 МОм/12 пФ) |
| Входное напряжение: с открытым входом с закрытым входом с делителем 1:10 | 110 110 250 |
| Режимы по вертикали: анал А, канал Б, канал Б инвертированный, каналы А и Б прерывисто/поочерёдно, сумма каналов А + Б | |
| Горизонтальное отклонение | |
| Коэффициенты развёртки | 100 нсек/дел - 0,1 сек/дел, (шаг1-2-5) |
| Погрешность установки | ±4% , с растяжкой ±5% |
| Растяжка развёртки | x 10 |
| Режимы развёртки | автоколебательный, ждущий |
| Синхронизация | |
| Источники | канал А, канал Б, сеть, внешняя |
| Вход и уровень внешней синхронизации | 1 Мом/25 пФ; 0,2 - 10 В |
| Режим X-Y: Режим X-Y в полосе 20 Гц - 1 МГц, коэффициент отклонения - 2 мВ/дел - 10 В/дел (±10 %) | |
| Z - вход: частотный диапазон 0 - 3 МГц, входной импеданс 100 кОм/50 пФ | |
| Тестер компонентов | |
| ось Х | ±12 В |
| ось Y | ±12 мА |
| Тестовый ток базы | ступеньки (0; 20; 40; 60; 80) мкА, коэффициент. деления 1/8 |
| Тестовое напряжение З-И | ступеньки (0; 2; 4; 6; 8) В, коэффициент деления 1/8 |
| Общие характеристики | |
| Встроенный калибратор | "меандр" (1000±10) Гц, (0,6±0,006) В |
| Размер экрана | 80x100 мм |
| Питание | 230 В ±10%, 50 Гц |
| Потребляемая мощность | 80 В · А |
| Габаритные размеры (HxWxD) | 140x300x380 мм |
| Масса | 8 кг |
| Условия эксплуатации: Рабочая температура Влажность | 5°С - 40°С 80% при 25 °С |
| Характеристики | |
| Внесен в госреестр СИ | Да |
| Документы и сертификаты | |
| Номер в госреестре СИ | 37753-08 |
| Производитель | МНИПИ |
| Страна производитель | Беларусь |
| Гарантия (мес.) | 25 |
