Прямые поставки, Торги 44-ФЗ и 223-ФЗ, разные формы оплат: 30%|70%, 50%|50%, 100% постоплатаХит
- Производитель: RIGOL
- Код товара: 13123
- Доступность: В наличии (Срок отгрузки: 20-30 дней)
- Оптовая цена: по запросу
-
Розничная цена:
157 031₽
- С учетом НДС
- Цена может отличаться, уточняйте у менеджеров
Прямые поставки, Торги 44-ФЗ и 223-ФЗ, разные формы оплат: 30%|70%, 50%|50%, 100% постоплата- Артикул: MSO5152-E

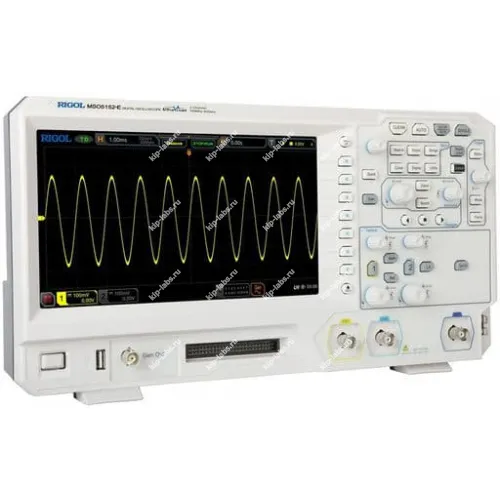

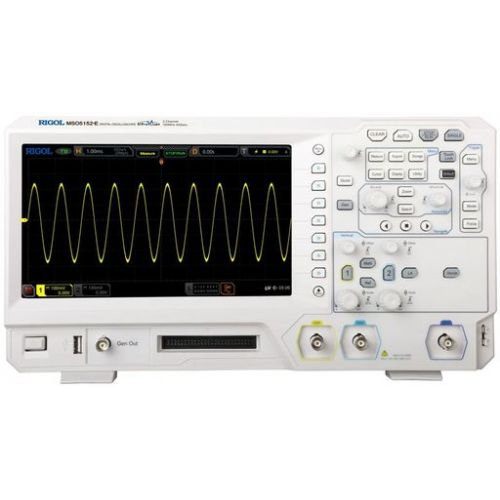

Кратко о модели: Rigol MSO5152-E цифровой осциллограф
Осциллограф Rigol MSO5152-E - цифровой прибор для регистрации и исследования электрических сигналов, выпускаемый RIGOL. Он рассчитан на задачи отладки и тестирования и адаптирован для применения в лабораторных условиях и на производстве, что ускоряет поиск и анализ аномалий.
Приборы семейства осциллографы MSO используют средства отображения и измерения сигналов, при этом интерфейсы просмотра, триггеры и функции анализа обеспечивают гибкую работу с разными типами сигналов.
Обзор цифрового осциллографа MSO5152-E:
MSO5152-E от Rigol способен объединять функции сразу нескольких измерительных приборов. В состав такого комплекта входят цифровой осциллограф, 16-канальный логический анализатор, двухканальный генератор сигналов, анализатор спектра, цифровой вольтметр, 6-разрядный частотомер и анализатор протоколов.
Одной из характерных возможностей данной модели является построение диаграмм Боде - логарифмических амплитудно-фазовых частотных характеристик. За счёт этого осциллограф может использоваться как инструмент для измерения АЧХ.
Ключевые особенности
- Цифровая архитектура для регистрации и воспроизведения сигналов в реальном времени.
- Набор режимов триггера и диагностических функций для отсева ложных срабатываний.
- Возможность расширения функционала за счёт опций, включая генератор сигналов (MSO5000-E-AWG).
- Инструменты для спектрального анализа и обработки сигналов, включая математические операции и преобразования.
- Совместимость с различными пробниками и вспомогательными аксессуарами для подключения сигналов.
- Интуитивные элементы управления и визуализация, упрощающие анализ сложных форм сигналов.
Где применяется
- Отладка и разработка схем, когда требуется глубокая диагностика временных и частотных параметров.
- Ремонт и сервисное обслуживание электронного оборудования с целью обнаружения дефектов по анализу сигналов.
- Лабораторные испытания и исследования, предполагающие последовательную регистрацию и последующее сравнение сигналов.
- Учебные курсы по электронике и измерительным методикам, требующие наглядной демонстрации поведения сигналов.
Нейтрально: для уточнения параметров дискретизации, наличия самокалибровки и перечня поддерживаемых интерфейсов следует обращаться к полной спецификации.
Генератор сигналов (опция MSO5000-E-AWG):
Частотомер:
Питание:
Массо-габаритные параметры:
Комплект поставки цифрового осциллографа MSO5152-E:
- Осциллограф
- Кабель питания
- Кабель USB
- Пассивные пробники PVP2350 (2 шт.)
- Краткое руководство
Технические характеристики MSO5152-E:
| Характеристики | Значения | ||
|---|---|---|---|
| Полоса пропускания | 150 МГц | ||
| Режим дискретизации | Реальное время | ||
| Количество каналов | 2 аналоговых + 16 цифровых (опция PLA2216) | ||
| Макс. скорость захвата осциллограмм | ≥300000 осц./сек | ||
| Регистрация | Режим | Обычный Пиковый детектор: 500 пс Усреднение (2, 4, 8, 16…65536 выборок) Высокое разрешение 12 бит | |
| Макс. дискретизация (реальное время) | Аналоговые каналы: 4 Гвыб/сек (2 Гвыб/сек - все каналы) | ||
| Цифровые каналы: 1 Гвыб/сек на канал | |||
| Глубина записи | Аналоговые каналы: 50 М точек (25 М точек - все каналы) - стандартно 100 М точек (50 М точек - все каналы) - опция MSO5000-E-1RL | ||
| Цифровые каналы: 25 М точек | |||
| Характеристики | Значения | |||
|---|---|---|---|---|
| Количество каналов | 1 | |||
| Частота дискретизации | 200 Мвыб/сек | |||
| Вертикальное разрешение | 14 бит | |||
| Максимальная частота | 25 МГц | |||
| Стандартные формы | синусоидальный, прямоугольный, пилообразный, импульсный, постоянное напряжение DC, шумовой | |||
| Встроенные формы | sin(x)/x, экспоненциальное нарастание и спад, функция Гаусса, функция Лоренца, гаверсинус | |||
| Синусоидальный сигнал | Диапазон | 100 мГц...25 МГц | ||
| Неравномерность | ±0,5 дБ (относительно 1 кГц) | |||
| Гармонические искажения | -40 дБн | |||
| Негармонические искажения | -40 дБн | |||
| Коэффициент гармоник | 1% | |||
| Отношение сигнал / шум | 40 дБ | |||
| Прямоугольный / Импульсный сигнал | Диапазон прямоугольного сигнала | 100 мГц...15 МГц | ||
| Диапазон импульсного сигнала | 100 мГц...1 МГц | |||
| Время нарастания / спада | < 15 нс | |||
| Выброс | < 5% | |||
| Коэф. заполнения | 50% фикс. - прямоугольный сигнал 10%...90% - импульсный сигнал | |||
| Разрешение коэф. заполнения | 1% или 10 нс, что больше | |||
| Мин. длительность импульса | 20 нс | |||
| Разрешение длит.импульса | 10 нс или 5 бит, что больше | |||
| Джиттер | 5 нс | |||
| Пилообразный сигнал | Диапазон | 100 мГц...100 кГц | ||
| Линейность | 1% | |||
| Симметрия | 0%...100% | |||
| Шумовой сигнал | Полоса | >25 МГц | ||
| Встроенные формы | Диапазон | 100 мГц...1 МГц | ||
| Произвольная форма | Диапазон | 100 мГц...10 МГц | ||
| Количество точек | 2...16 К точек | |||
| Доп. свойства | поддержка сохранения и загрузки форм | |||
| Частота | Точность | 100 ppm (<10 кГц), 50 ppm (>10 кГц) | ||
| Разрешение | 100 мГц или 4 бит, что больше | |||
| Амплитуда | Уровень | 20 мВп-п ... 5 Вп-п (высокий импеданс) 10 мВп-п ... 2,5 Вп-п (50 Ом) | ||
| Разрешение | 100 мкВ или 3 бит, что больше | |||
| Точность | 2% (на частоте 1 кГц) | |||
| Смещение | Уровень | ±2,5 В (высокий импеданс) ±1,25 В (50 Ом) | ||
| Разрешение | 100 мкВ или 3 бит, что больше | |||
| Точность | ±(2%уст.значения + 5 мВ + 0,5%амплитуды) | |||
| Модуляция | Тип | АМ, ЧМ, ШИМ | ||
| АМ | Модул. сигнал: синусоидальный, прямоугольный, пила, шумовой Частота: 1 Гц ... 50 кГц Глубина модуляции: 0% ... 120% | |||
| ЧМ | Модул. сигнал: синусоидальный, прямоугольный, пила, шумовой Частота: 1 Гц ... 50 кГц Смещение: 1 Гц... несущая частота | |||
| ШИМ | Модул. сигнал: прямоугольный с 50% коэф. заполнения Частота: 1 Гц ... 50 кГц Частота скачка: 100 мГц... макс. несущая частота | |||
| Свипирование | Закон | линейный / логарифмический | ||
| Интервал свипирования | 1 мс ... 500 с | |||
| Частота | Внутри диапазона частот | |||
| Пачки импульсов | Режим | N циклов, непрерывный | ||
| Количество импульсов | 1 ... 1 000 000 | |||
| Период | 1 мкс ... 500 с | |||
| Задержка | 0...500 с | |||
| Источник запуска | внутренний, ручной | |||
| Общие параметры | Источник | аналоговые каналы , цифровые каналы (D0 ~ D15) | ||
| Разрешение | 6 бит, пользовательская | |||
| Макс. частота | макс. частота аналогового канала | |||
| Функция измерения | частота. период, счет ипульсов | |||
| Суммирование | Источник | 48-бит счетчика | ||
| Фронт | подсчет количества нарастающих фронтов | |||
| Временная база | внутренний источник опорной частоты | |||
| Напряжение | 100 ~ 240 Вэфф. AC, 45 ~ 440 Гц |
| Потребляемая мощность | <75 Вт |
| Предохранитель | 4 A, T тип, 250 В |
| Габаритные размеры | 367 мм × 200 мм × 130 мм (Ш*В*Г) |
| Вес | 3,5 кг без упаковки 5,8 кг с упаковкой |
| Характеристики | |
| Внесен в госреестр СИ | Нет |
| Документы и сертификаты | |
| Производитель | RIGOL |
| Страна производитель | Китай |
| Гарантия (мес.) | 36 |
