Хит
- Производитель: Rohde Schwarz
- Код товара: 12636
- Доступность: В наличии
-
1174963₽
- С учетом НДС 1174963₽
Работаем с юридическими лицами, бюджетными организациями, ИП
- Артикул: 1326.2000.32

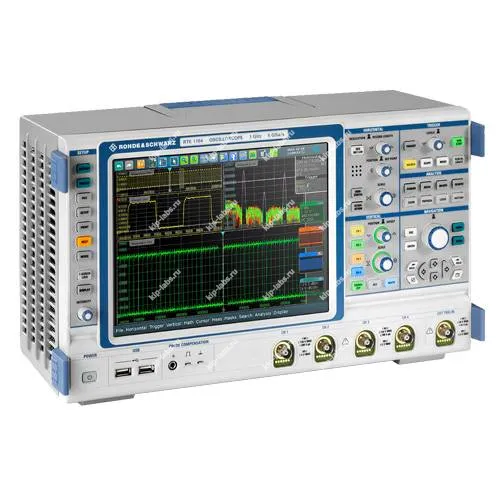

Краткое описание цифрового осциллографа Rohde & Schwarz RTE1032
Цифровой осциллограф R&S®RTE представляют собой идеальное решение для выполнения расширенной отладки и решения задач анализа в лабораторных условиях. Кроме того, они могут быть использованы в специализированных областях применения, таких как - анализ мощности, анализ ЭМП и т.д. Опция смешанных сигналов MSO и различные опции анализа данных последовательных протоколов делают осциллографы прекрасным инструментом для тестирования аппаратной части различных устройств.
С помощью опций B200-B214 можно расширить имеющиеся полосы пропускания (см. раздел информация для заказа).
Производительность: Повышенная надежность измерений
- Высокая разрешающая способность по времени и большая глубина памяти (частотадискретизации 5 млрд отсчетов/сек, глубина памяти 10 млн отсчетов на канал)
- Быстрое обнаружение редко возникающих ошибок сигнала (частота обновления 1 млносц/сек)
- Запуск по определенным событиям сигналов, а не по шуму (уникальная функция запуска по цифровому сигналу)
Анализ сигналов: Расширенный набор функций и быстрое получение результатов
- Функция QuickMeas: получение ключевых результатов измерения нажатием одной кнопки
- Функция БПФ: простой способ анализа спектра сигналов
- Функция архива: возврат к предыдущим результатам измерения
- Тестирование по маске: настройка в считанные секунды
- Широкий выбор функций измерения
- Многообразие прикладных решений
Удобство эксплуатации: Использование с удовольствием
- Полностью настраиваемый экран (функция SmartGrid, пиктограммы сигналов)
- Сенсорный экран высокого разрешения (разрешение XGA, 1024 x 768 пикселей)
- Быстрый доступ к ключевым инструментам (настраиваемая панель инструментов с логически с группированными инструментами)
- Получение подробной информации о сигнале одним касанием пальца (функция FingertipZoom)
- Функция отмены/восстановления, обеспечивающая возможность исправления ошибок
Технические характеристики цифрового осциллографа Rohde & Schwarz RTE1032
| Параметр | Значения | |||||
|---|---|---|---|---|---|---|
| Система вертикального отклонения | ||||||
| Количество каналов | 2 | |||||
| Полоса пропускания (на уровне -3 дБ) при импедансе 50 Ω | 350 МГц | |||||
| Время нарастания переходной характеристики (Расчетное) | < 1 нс | |||||
| Входной импеданс | 50 Ω+/- 1.5 % 1 MΩ+/- 1 % , 17 пФ+/- 1 пФ (Расчетное) | |||||
| Чувствительность | на 50 Ω: от 500 мкВ/дел до 1 В/дел на 1 МΩ: от 500 мкВ/дел до 10 В/дел | |||||
| Разрешение АЦП (ENOB) | При синусоидальном сигнале с максимальной амплитудой и частотой –3 dB относительно полосы пропускания: > 7 бит (Расчетное) | |||||
| Максимальное входное напряжение | на 50 Ω: 5 В (СКЗ), макс. 30 В (пик) на 1 М Ω: 150 В (СКЗ), макс. 200 В (пик) | |||||
| Система горизонтального отклонения | ||||||
| Диапазон временной развертки | от 50 пс/дел до 50 с/дел | |||||
| Погрешность временной развертки | +/- 5·10-6 | |||||
| Задержка между каналами | < 200 пс | |||||
| Система сбора данных | ||||||
| Частота дискретизации (в режиме реального времени) | максимально 5 Гвыб/с на каждом канале | |||||
| Скорость сбора данных (в режиме реального времени) | > 1 млн. осциллограмм/с | |||||
| Глубина памяти (все каналы/на одном канале), млн. точек | ||||||
| Стандартно | 10/20 | |||||
| c опцией RTE-B101 | 20/40 | |||||
| c опцией RTE-B102 | 50/100 | |||||
| Режимы сбора данных | Комбинирование режимов с повышением разрешения (интерполяция и эквивалентная временная дискретизация) и децимацией/прореживанием (отсчётный, пиковое детектирование, высокое разрешение и среднеквадратичный) | |||||
| Арифметические операции | Выключены, огибающая, усреднение | |||||
| Система синхронизации | ||||||
| Режимы синхронизации | По импульсу, по глитчу, по длительности, рант,по окну, по тайм-ауту, по интервалу, по крутизне сигнала, Data2Clock, по шаблону, по состоянию, по заданной последовательности, ТВ/видео Опционально:I2C/SPI, UART/RS-232/422/485, LIN/CAN, CAN-FD, FlexRay, I2S, MIL-STD-1553, ARINC 429, Manchester, NRZ, MDIO, USB 1.0/1.1/2.0/HSIC | |||||
| Чувствительность (задание гистерезиса системы запуска) | Устанавливается автоматически или вручнуюот от 0В дел до 5 дел * вх. чувствительность | |||||
| Операции с осциллограммами | ||||||
| Алгебраические категории | Математические, логические операции, сравнение, частотная область, цифровые фильтры | |||||
| Операции, оптимизированные на аппаратном уровне | +, -, *, 1/x, |x|, производная, log10, ln,log2, масштабирование,FIR, FFT | |||||
| Функции анализа и измерений | ||||||
| Функции анализа с аппаратным ускорением | Спектр, гистограмма, испытания на соответствие маске, курсор | |||||
| Функции измерения с аппаратным ускорением | Амплитудные измерения, временные измерения | |||||
| Общие характеристики | ||||||
| Дисплей | Диагональ 10,4" LC TFT цветной сенсорный экран, разрешение 1024х768 | |||||
| Интерфейсы | USB (2 портатип- A, версия 2.0), USB (2 портатип- A, версия 3.0), LAN, DVI-D для внешнего монитора, GPIB (Опционально) | |||||
| Габаритные размеры (Ш-В-Г), мм | 427 × 249 × 204 | |||||
| Масса (номинально, без опций) | 8,6 кг | |||||
| Характеристики | |
| Внесен в госреестр СИ | Да |
| Документы и сертификаты | |
| Номер в госреестре СИ | 57972-20 |
| Производитель | RohdeSchwarz |
| Страна производитель | Германия |
| Гарантия (мес.) | 36 |
