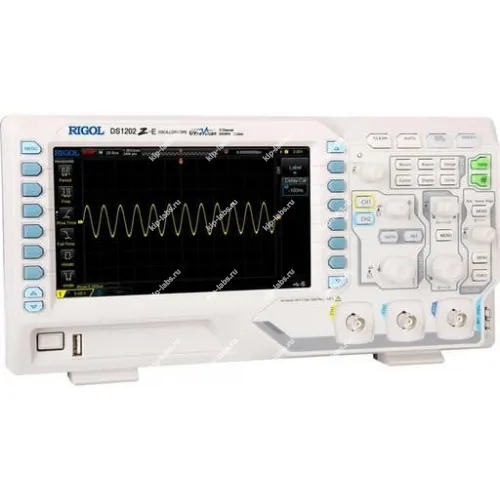

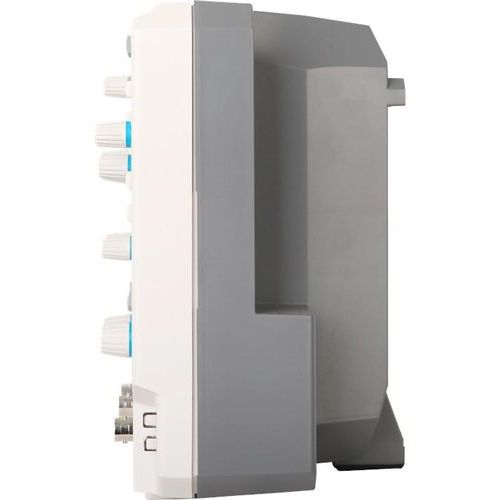

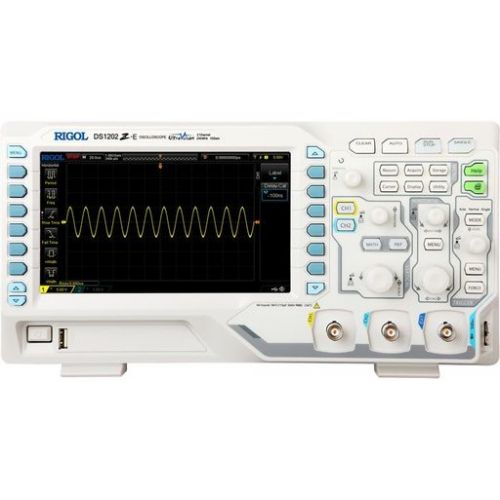

Rigol DS1102Z-E цифровой осциллограф

≥ 10 мВ: ± 3% от полной шкалы Погрешность смещения ± 0,1 дел ± 2 мВ ± 1% смещения Время нарастания сигнала 3,5 нс Изоляция между каналами ≥ 40 дБ Система синхронизации Режимы триггера фронт, рант, окно, N-фронт, наклон, продолжительность, видео, задержка, тайм-аут, настройка / удержание, RS232 / UART, I2C, SPI Диапазон уровня запуска триггера внутренний: ± 5 делений от центра экрана внешний: EXT ± 4 В Чувствительность триггера 1 дел (< > 0,3 дел (> 5 мВ) Диапазон удержания триггера 16 нс - 10 с Запуск по фронту Режим запуска запуск по нарастающему фронту, по ниспадающему фронту Диапазон удержания 8 нс - 10 с Запуск по ранту Режим запуска >, , > Полярность положительная, отрицательная Диапазон удержания 8 нс - 10 с Запуск по окну Режим запуска запуск по нарастающему, по ниспадающему, нарастающему / ниспадающему Позиция триггера вход, выход, время Диапазон удержания 8 нс - 10 с Запуск по N-фронту Режим запуска запуск по нарастающему фронту, по ниспадающему фронту Диапазон удержания 16 нс - 10 с Номер фронта 1 - 65535 Запуск по наклону Режим запуска отрицательный, положительный Диапазон удержания 8 нс - 10 с Запуск по видео сигналу Стандарт сигнала NTSC, PAL / SECAM, 480P, 576P Настройка H, L, X, нарастающий, ниспадающий Запуск по задержке Режим запуска нарастающий, ниспадающий Диапазон удержания 16 нс - 10 с Тип задержки >, , >, >< Запуск по тайм-ауту Режим запуска нарастающий, ниспадающий, нарастающий / ниспадающий Диапазон удержания 16 нс - 10 с Запуск по продолжительности Шаблон H, L, X Тип >, , > Диапазон удержания 8 нс - 10 с Запуск по настройки / удержанию Шаблон данных H, L, X Тип >, , > Диапазон удержания 8 нс - 1 с Запуск по RS232 / UART Полярность нормальная, инвертированная Условие запуска пуск, ошибка, ошибка проверки, дата Скорость передачи 2400 бит/с, 4800 бит/с, 9600 бит/с, 19200 бит/с, 38400 бит/с, 57600 бит/с, 115200 бит/с, 230400 бит/с, 460800 бит/с, 921600 бит/с, 1 Мбит/с Биты данных 5 бит, 6 бит, 7 бит, 8 бит Запуск по I2C Условие запуска пуск, перезагрузка, стоп, отсутствует ACK, адрес, данные, A & D Адресные биты 7 бит, 8 бит, 10 бит Диапазон адресов от 0 до 127, от 0 до 255, от 0 до 1023 Длина байта 1 - 5 Запуск по SPI Условие запуска тайм-аут, CS Диапазон удержания 16 нс - 10 с Биты данных 4 - 32 бит Настройка линии передачи данных H, L, X Система измерения Курсорные измерения △ V, △ T, 1 / △ T, автоматический курсор Автоматическое измерение период, частота, время нарастания, время спада, положительная ширина импульса, отрицательная ширина импульса, положительный рабочий цикл, отрицательный рабочий цикл, tVmax, tVmin, положительная скорость, отрицательная частота, задержка, фаза, максимум, минимум, пиковое значение, верхнее значение, нижнее значение, амплитуда, среднее значение, среднеквадратичное значение, превышение, предварительная съемка, площадь, площадь периода, периодические средние значения, отклонение Математические функции A + B, A - B, A × B, A / B, FFT, A && B, A || B, A ^ B, ! A, Intg, Diff, Sqrt, Lg, Ln, Exp, Abs, Filter Отображение 5 измерений одновременно Частотомер встроенный, 6 разрядов Количество шин для декодирования 2 Декодирование Parallel, RS-232/UART, I²C, SPI Общие характеристики Тип дисплея 7 дюймов TFT LCD - экран, 800 * 480 точек Питание 100 - 240 В AC, 45 - 440 Гц Потребляемая мощность максимум 50 Вт Предохранитель Т, 2 А, 250 В Поддержка счетчика есть Интерфейс USB, LAN, Aux (TrigOut / PassFail) Рабочая температура от 0 °С до 40 °С Температура хранения от -20 °С до 60 °С Относительная влажность до 90% Габариты 313 х 161 х 122 мм Вес нетто 2,9 кг Комплект поставки DS1102Z-E: Цифровой осциллограф RIGOL DS1102Z-E Щупы для осциллографа - 2 шт. Кабель питания USB кабель " />
