Прямые поставки, Торги 44-ФЗ и 223-ФЗ, разные формы оплат: 30%|70%, 50%|50%, 100% постоплатаХит
- Производитель: ПрофКИП
- Код товара: 12604
- Доступность: В наличии (Срок отгрузки: 2-3 дня)
- Оптовая цена: по запросу
-
Розничная цена:
95 400₽
- Без НДС
- Цена может отличаться, уточняйте у менеджеров
Прямые поставки, Торги 44-ФЗ и 223-ФЗ, разные формы оплат: 30%|70%, 50%|50%, 100% постоплата- Артикул: ПрофКИП С1-96М

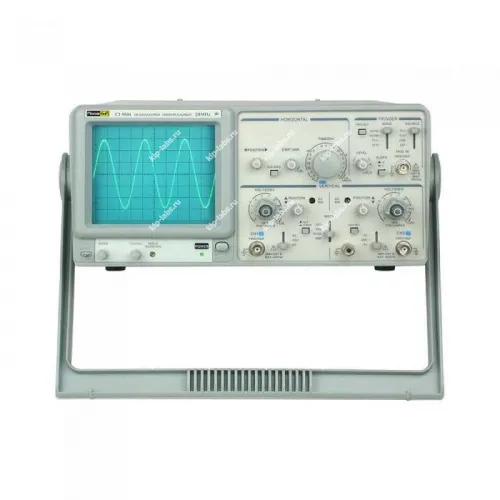

Описание модели: Осциллограф универсальный ПрофКИП С1-96М
Осциллограф универсальный ПрофКИП С1-96М - прибор лабораторно-полевого назначения для отображения и анализа электрических сигналов; устройство разработано и выпускается ПрофКИП, что позволяет применять его в измерительных комплексах с различной архитектурой.
Передняя панель снабжена удобными органами управления, а информативный дисплей даёт подробную картину формы сигнала. Экран обеспечивает достаточную детализацию, и при этом прибор рассчитан как на стационарную эксплуатацию, так и на выездные работы; дополнительно его можно отнести к классу переносной техники для полевых задач.
Модель оснащена стандартными интерфейсами обмена данными, что облегчает интеграцию в автоматизированные стенды и системы сбора измерений; кроме того возможна совместная работа с оборудованием для наладки и диагностики. При необходимости доступны режимы дискретизации и процедура самокалибровки, также допускается применение интерфейса RS-232C для передачи данных на внешние устройства. Уточнение перечня доступных интерфейсов и режимов уместно при подготовке рабочего места.
Преимущества
- применимость в лабораторных условиях и на производстве;
- эргономичная панель управления и чёткое визуальное представление сигнала;
- портативная конструкция, удобная для выездных работ;
- возможность встраивания в измерительные стенды и системы автоматизации;
- поддержка функций сохранения и экспорта результатов измерений.
Область применения
- электронные и электротехнические лаборатории;
- учебные заведения и практические занятия;
- сервисное обслуживание, наладка и диагностика оборудования;
- полевые измерения и выездные работы.
Описание осциллографа универсального ПрофКИП С1-96М:
Осциллограф универсальный ПрофКИП С1-96М предназначен для исследования формы и измерения ампитудно-временных параметров одного или двух периодических сигналов в полосе пропускания от 0 МГц до 20 МГц. Осциллограф ПрофКИП С1-96М предназначен для работы в лабораторных и цеховых условиях и может использоваться для исследовательских, поверочных и ремонтных работ.
Отличительные особенности осциллографа ПрофКИП С1-96М:
- Количество каналов: 2;
- Полоса пропускания: 0 МГц … 20 МГц;
- ЭЛТ: 6 дюймов (8 х 10 дел, 1 дел = 1 см);
- Высокая чувствительность: 1 мВ /дел;
- ALT функция запуска;
- Масштабирование развертки: х 10;
- ТВ-синхронизация, режим X-Y;
Технические характеристики ПрофКИП С1-96М:
| Параметры | Значения | Электронно-лучевая трубка (ЭЛТ) | |
|---|---|---|---|
| Тип | прямоугольный, 6 дюймов | ||
| Экспозиционная площадь | 8 х 10 дел (1 дел = 1 см) | ||
| Ускоряющее напряжение | 2 кВ | ||
| Яркость | непрерывно регулируемая на передней панели | ||
| Z-вход | |||
| Входное сопротивление | ~ 47 кОм | ||
| Входной уровень | ≥ 5 Впик-пик | ||
| Частотный диапазон | 2 МГц | ||
| Канал вертикального отклонения | |||
| Чувствительность | х1: 5 мВ /дел …5 В /дел (12 диапазонов) х5: 1 мВ /дел … 1 В /дел (12 диапазонов) | ||
| Полоса пропускания (-3 дБ) х1 | 0 МГц … 20 МГц (открытый вход) 10 Гц … 20 МГц (закрытый вход) | ||
| Полоса пропускания (-3 дБ) х5 | 0 МГц … 7 МГц (открытый вход) 10 Гц … 7 МГц (закрытый вход) | ||
| Время нарастания | х1: ≤ 17,5 нс х5: ≤ 50 нс | ||
| Входной импеданс | ~ 1 МОм /25 пФ | ||
| Вход усилителя | открытый (DC), закрытый (АС), заземленный (GND) | ||
| Максимальное входное напряжение | 400 В при 1 кГц | ||
| Режим работы | канал 1 (CH1), канал 2 (CH2), оба канала (DUAL) (попеременно (ALT) /поочередно (CHOP)), сумма каналов (ADD), разность каналов (CH2 INV) | ||
| Канал горизонтального отклонения | |||
| Коэффициент развертки | 0,2 мкс /дел … 0,5 с /дел | ||
| Точность | ±3% ±5% при масштабировании | ||
| Масштабирование развертки | х10 | ||
| Максимальный коэффициент развертки | 20 нс /дел | ||
| Линейность развертки | ±5% ±10% при масштабировании | ||
| Синхронизация | |||
| Режим | автоматический (AUTO), ждущий (NORM), ТВ-строки (TV-H), ТВ-кадры (TV-V), фиксация уровня (LEVEL LOCK) | ||
| Источник синхронизации | канал 1 (CH1), канал 2 (CH2), сложение каналов синхронизации (ALT), сеть (LINE), внешний (EXT) | ||
| Вход усилителя | закрытый (АС) | ||
| Полярность синхронизации | «+» или «-» | ||
| Чувствительность (20 Гц … 2 МГц) | 1 дел (CH1, CH2) 2,0 дел (ALT) 200 мВ (EXT) ТВ-синхроимпульс > 1 дел при 1 В (EXT) | ||
| Чувствительность (2 МГц … 20 МГц) | 1,5 дел (CH1, CH2) 3,0 дел (ALT) 800 мВ (EXT) ТВ-синхроимпульс > 1 дел при 1 В (EXT) | ||
| Внешний вход синхронизации | |||
| Входной импеданс | 1 МОм ±3% /25 пФ ±5 пФ | ||
| Максимальное входное напряжение | 400 В при 1 кГц | ||
| Выходной сигнал | |||
| Выход сигнала канала 1 | |||
| Режим X-Y | |||
| Чувствительность | 5 мВ /дел … 5 В /дел ±4% | ||
| Частотный диапазон X-входа | 500 кГц | ||
| Сдвиг фазы | ≤3° (50 кГц) | ||
| Калибратор | |||
| Форма сигнала | положительный меандр | ||
| Частота | 1 кГц | ||
| Выходное напряжение | 2 Впик-пик ±2% | ||
| Общие данные | |||
| Питание | 110 В /220 В ±10%, 50 Гц /60 Гц | ||
| Габаритные размеры | 310 х 150 х 455 мм | ||
| Вес | 8 кг | ||
Комплект поставки
| № | Наименование | Количество |
|---|---|---|
| 1 | Осциллограф универсальный ПрофКИП С1-96М | 1 - шт. |
| 2 | Делитель | 1 - шт. |
| 3 | Кабель питания | 1 - шт. |
| 4 | Руководство по эксплуатации | 1 - шт. |
| Характеристики | |
| Внесен в госреестр СИ | Да |
| Документы и сертификаты | |
| Номер в госреестре СИ | 41754-09 |
| Производитель | ПрофКИП |
| Страна производитель | Россия |
| Гарантия (мес.) | 12 |
