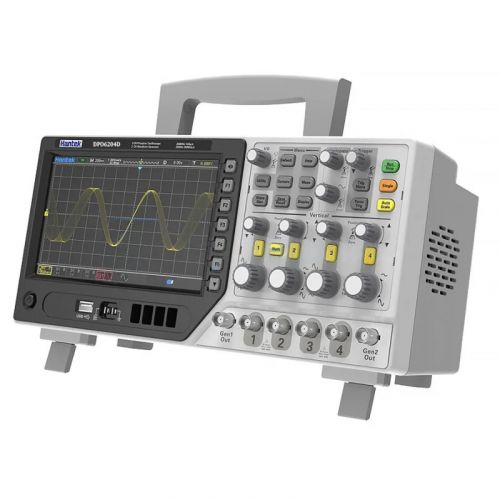

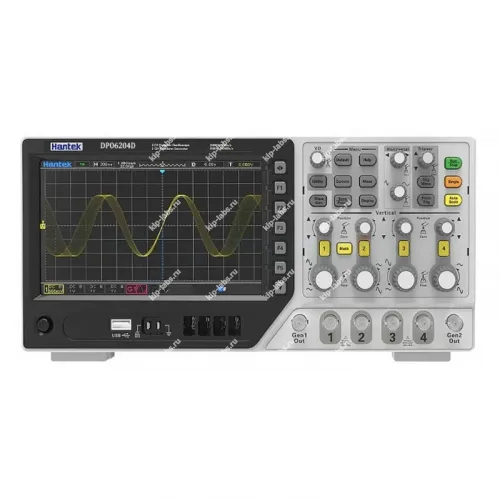

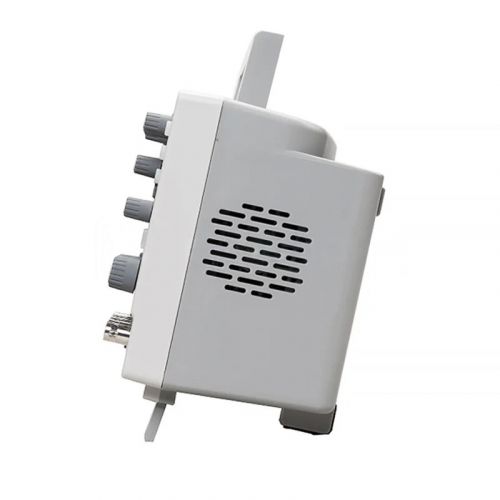

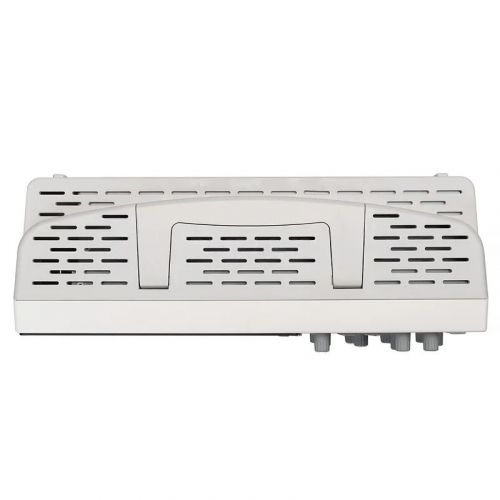

Осциллограф четырехканальный Hantek MPO6204D

Осциллограф четырехканальный Hantek MPO6204D

Четырехканальный осциллограф Hantek MPO6204D предназначен для измерения электрических параметров, визуализации осциллограмм и исследования работы электронных устройств. Модель относится к приборам с технологией цифрового люминофора (DPO) и рассчитана на применение в инженерных лабораториях, сервисных центрах, учебных заведениях и на производственных предприятиях.

Исследование аналоговых и цифровых сигналов

Прибор располагает четырьмя аналоговыми входами с полосой пропускания 200 МГц. Максимальная частота дискретизации на канал составляет 1000 МВыб/с, что позволяет исследовать временные характеристики сигналов в пределах возможностей измерительного тракта.

Глубина записи достигает 64 млн точек при работе с одним каналом. При подключении нескольких каналов доступный объём памяти изменяется. Для настройки измерений предусмотрены вертикальная чувствительность от 500 мкВ/дел до 10 В/дел и временная развёртка от 2 нс/дел до 100 с/дел.

Функции для диагностики электронных схем

Hantek MPO6204D объединяет несколько измерительных инструментов. Помимо регистрации осциллограмм, пользователь может выполнять автоматические и курсорные измерения, исследовать частотный состав сигнала с помощью БПФ и использовать встроенный частотомер.

Генератор сигналов позволяет формировать тестовые воздействия для проверки электронных узлов. Логический анализатор с 16 цифровыми каналами предназначен для наблюдения за состояниями цифровых линий и анализа временных зависимостей.

Для работы с последовательными интерфейсами предусмотрены функции декодирования UART, SPI, LIN и CAN. Система синхронизации поддерживает запуск по фронту и протокольные условия, включая UART, LIN, CAN, SPI и IIC.

Управление и отображение результатов

Осциллограф оснащён цветным экраном с разрешением 800 × 480 пикселей. Для представления сигналов доступны режимы YT, XY и Roll. Измеренные осциллограммы можно сохранять для последующего изучения.

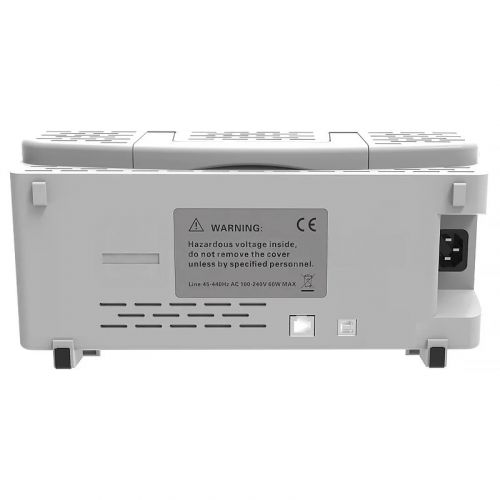

Подключение к внешнему оборудованию осуществляется через USB и LAN. Размеры корпуса составляют 318 × 140 × 150 мм, вес прибора — 2,9 кг. Эксплуатация предусмотрена при температуре окружающей среды от 0 до +50 °C.

Применение осциллографа Hantek MPO6204D

Модель может использоваться для поиска неисправностей в электронных блоках, проверки цифровых интерфейсов, анализа работы электрических цепей и тестирования опытных образцов оборудования.

Сочетание четырёх аналоговых каналов, генератора сигналов, логического анализатора и программных измерительных функций делает прибор подходящим для инженерных задач, технического обслуживания электроники и образовательных лабораторий.
