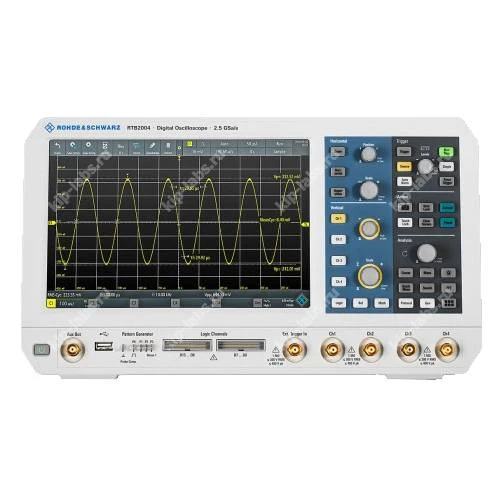

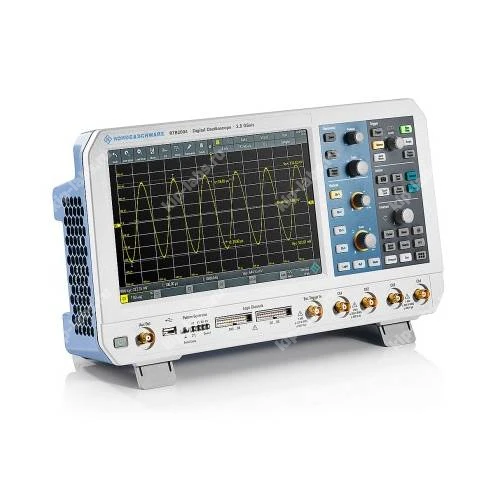

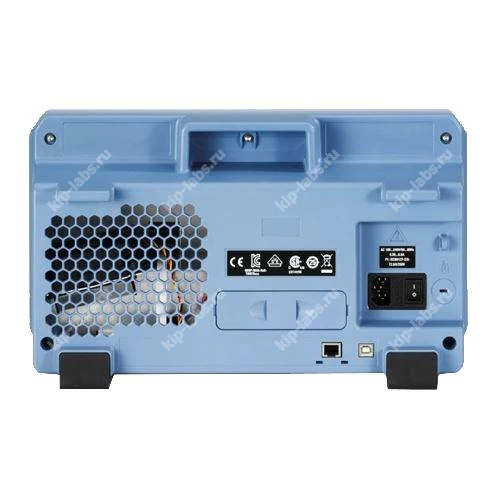

Цифровой осциллограф Rohde & Schwarz RTB2K-304

Назначение и принцип: Цифровой осциллограф Rohde & Schwarz RTB2K-304

Устройство сочетает в себе три ключевых преимущества: 10-разрядный АЦП, память на 10 млн отсчетов и 10,1" сенсорный экран, что делает его эффективным инструментом для задач измерений и отладки; при этом высокая эргономика управления упрощает работу в лабораторных и прикладных условиях. В работе полезно учитывать производителя - Rohde Schwarz, а также направление продукции, например осциллографы, поскольку это помогает при подборе совместимых опций и аксессуаров.

Экран диагональю 10,1" обладает разрешением 1280 × 800 пикселей и емкостным сенсорным слоем для быстрой навигации. Это позволяет управлять масштабом и положением осциллограмм жестами, что ускоряет анализ сигналов и упрощает пользовательский интерфейс.

10-разрядный АЦП повышает вертикальное разрешение по сравнению с традиционными 8-битными решениями, что позволяет видеть дополнительные детали формы сигнала. На практике это особенно важно при изучении малых составляющих и переходных характеристик, поскольку детали, незаметные при 8 битах, становятся различимыми.

Память 10 млн отсчетов доступна на каждый активный канал, а при применении режима чередования объем эффективно удваивается до 20 млн отсчетов. В результате можно фиксировать удлиненные последовательности сигналов и получать более информативные результаты анализа на больших интервалах времени.

Прибор выступает не только как осциллограф: в его функционале присутствуют логический анализатор, анализатор протоколов, генератор сигналов и тестовых последовательностей, а также цифровой вольтметр; тем самым достигается универсальность в задачах тестирования. В работе также доступны отдельные режимы для частотного анализа, тестирования по маске и длительного захвата данных, что расширяет возможности отладки электронной аппаратуры.

1 мВ/дел: полная полоса измерения и низкий уровень шума

Чувствительность прибора достигает 1 мВ/дел при отображении реальных отсчетов во всей полосе измерения, что отличает его от традиционных осциллографов, где такой уровень достигается лишь искусственно. При эксплуатации точность отображения определяется собственным уровнем шума прибора; поэтому применяются малошумящие входные каскады и современные АЦП для поддержания корректности показаний.

Сегментированная память и архив

Опция R&S RTB-K15 обеспечивает сегментированную память суммарным объемом до 160 млн отсчетов, что дает возможность фиксировать большое количество отдельный событий. В режиме архива сохраняются предыдущие сегменты для последующего анализа; при этом размер отдельного сегмента варьируется от 10 тыс. до 10 млн отсчетов, что обеспечивает эффективное использование ресурса и позволяет накопить более 13 000 связанных записей.

Высокая частота дискретизации

Осциллограф обеспечивает частоту дискретизации до 2,5 млрд отсчетов/с и при этом обладает возможностью работы с памятью до 20 млн отсчетов, что помогает детально фиксировать быстрые события. На практике это важно при анализе переходных процессов и последовательных протоколов, когда требуется одновременно высокая разрешающая способность и продолжительный интервал захвата.

При эксплуатации уместна дискретность настройки режимов и регулярная проверка корректности настроек; при калибровке полезно придерживаться утвержденных процедур для поддержания сопоставимости результатов.

Функциональные опции

• 10-разрядный АЦП
• 10,1" емкостный сенсорный экран, 1280 × 800 пикселей
• Память 10 млн отсчетов на канал, 20 млн в режиме чередования
• Опция сегментированной памяти R&S RTB-K15 до 160 млн отсчетов
• Частота дискретизации до 2,5 млрд отсчетов/с
• Встроенные: логический анализатор, анализатор протоколов, генератор сигналов, цифровой вольтметр
• Режимы: частотный анализ, тест по маске, длительный захват данных

Сферы использования

При эксплуатации прибор эффективно применяется в университетских лабораториях и учебных классах; при этом он также востребован в подразделениях, занимающихся отладкой встраиваемых систем на этапе разработки. В работе осциллограф уместен в службах производства и обслуживания для контроля и тестирования электронных модулей.

Технические характеристики осциллографа Rohde & Schwarz RTB2K-304
